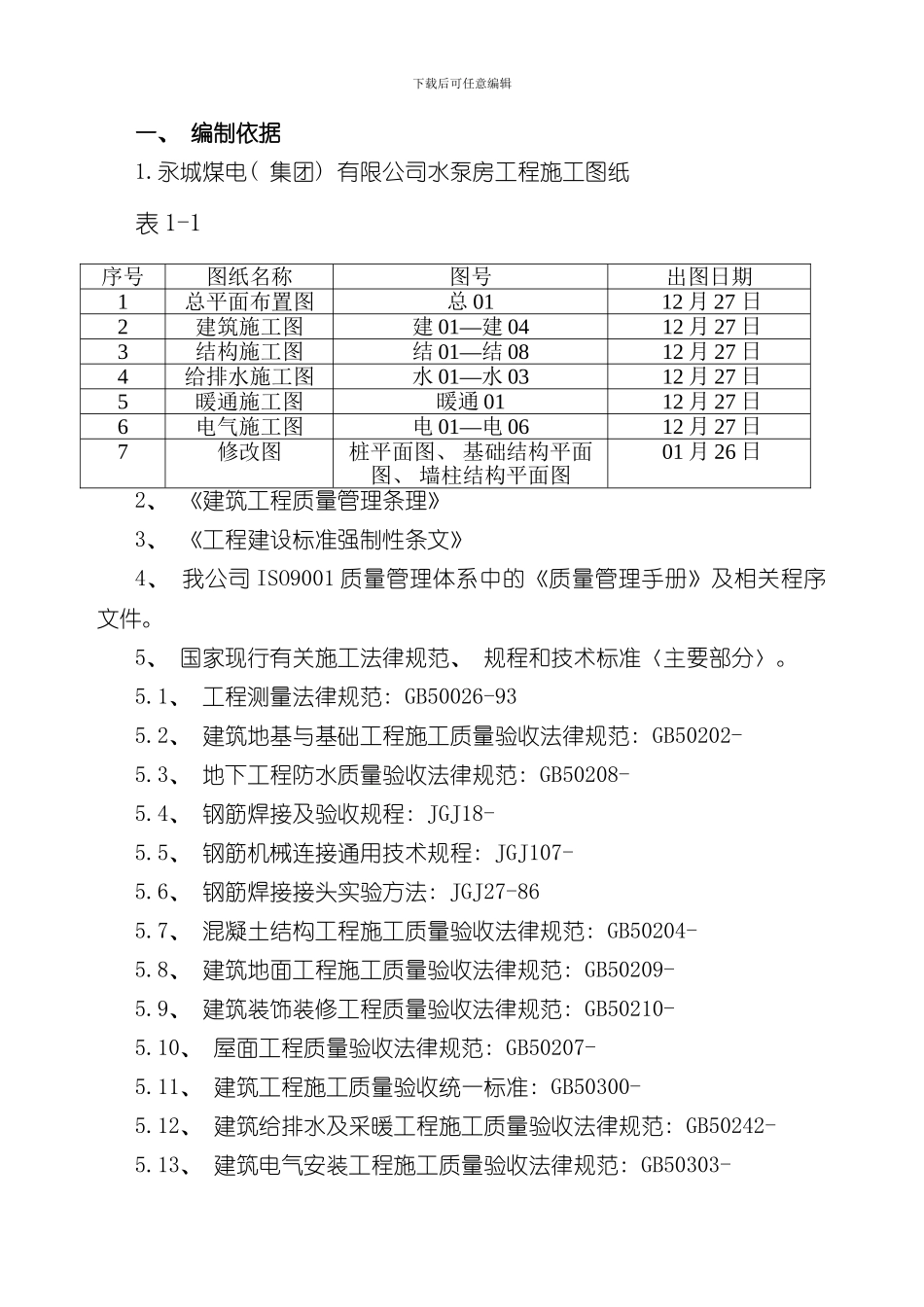

下载后可任意编辑一、 编制依据1.永城煤电( 集团) 有限公司水泵房工程施工图纸表 1-1序号图纸名称图号出图日期1总平面布置图总 01 12 月 27 日2建筑施工图建 01—建 04 12 月 27 日3结构施工图结 01—结 08 12 月 27 日4给排水施工图水 01—水 03 12 月 27 日5暖通施工图暖通 01 12 月 27 日6电气施工图电 01—电 06 12 月 27 日7修改图桩平面图、 基础结构平面图、 墙柱结构平面图 01 月 26 日2、 《建筑工程质量管理条理》3、 《工程建设标准强制性条文》4、 我公司 ISO9001 质量管理体系中的《质量管理手册》及相关程序文件。5、 国家现行有关施工法律规范、 规程和技术标准〈主要部分〉。5.1、 工程测量法律规范: GB50026-935.2、 建筑地基与基础工程施工质量验收法律规范: GB50202- 5.3、 地下工程防水质量验收法律规范: GB50208- 5.4、 钢筋焊接及验收规程: JGJ18- 5.5、 钢筋机械连接通用技术规程: JGJ107- 5.6、 钢筋焊接接头实验方法: JGJ27-865.7、 混凝土结构工程施工质量验收法律规范: GB50204- 5.8、 建筑地面工程施工质量验收法律规范: GB50209- 5.9、 建筑装饰装修工程质量验收法律规范: GB50210- 5.10、 屋面工程质量验收法律规范: GB50207- 5.11、 建筑工程施工质量验收统一标准: GB50300- 5.12、 建筑给排水及采暖工程施工质量验收法律规范: GB50242- 5.13、 建筑电气安装工程施工质量验收法律规范: GB50303- 下载后可任意编辑5.14、 施工现场临时用电安全技术法律规范: JGJ46-885.15、 建筑机械使用安全技术法律规范: JGJ33- , J119- 6、 施工场地所在地地理位置的特点及当地施工环境的调查。7、 我公司积累的类似工程相关经验和现场调查资料。二、 概况1、 工程概况表 2-1工程名称永厦宾馆贵宾楼地下水泵房地理位置永城光明路建设单位永城煤电( 集团) 有限公司设计单位同济大学建筑设计讨论所勘察单位监理单位永煤监理有限公司监督单位永厦质量监督站工程编号03-A79〈水泵房〉施工总承包单位中铁电气化局集团北京建筑工程有限公司2、 建筑设计概况表 2-2总建筑面积300.30m2地下部分面积275.63m2用地面积地上部分面积24.67 m2基地面积层数地上部分一层0.000 高程32.7m基础埋涤-5.95m地下部分一层设计室外地坪-0.30m檐口高度3.8m层高及建筑功能建筑物总高度轴网尺寸14.4m×18.4m层数地下一层地上一层层高4.5m3.00m...
