消防管道试压及安装方案样本

消防管道试压及安装方案样本_第1页
1/7
消防管道试压及安装方案样本_第2页
2/7

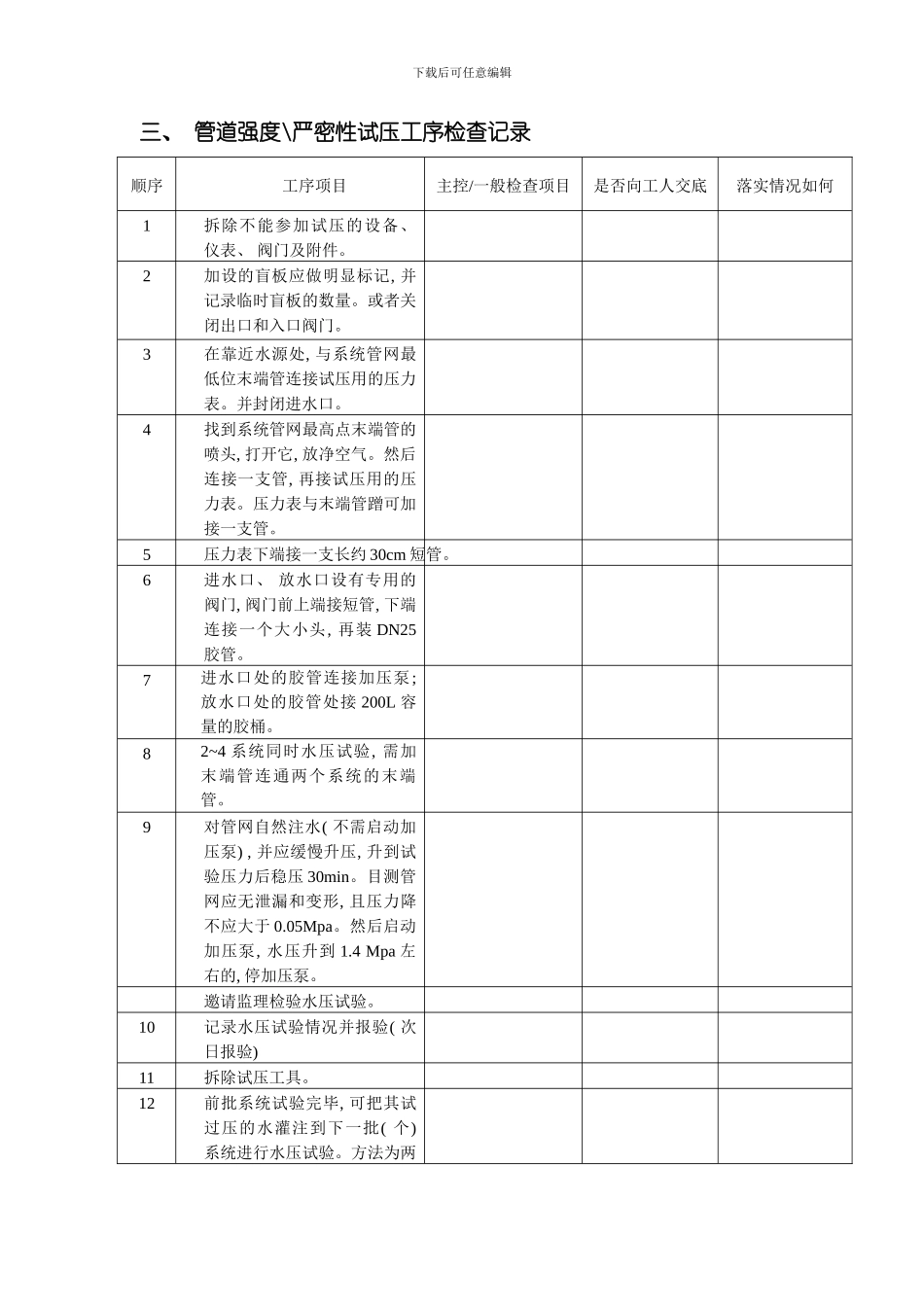

消防管道试压及安装方案样本_第3页
3/7
下载后可任意编辑消防管道试压冲洗方案第一节 一次试压一、 管道试压1) 试压用的压力表不少于 2 只, 其精度不应低于 1.5 级, 量程应为试验压力的 1.5-2 倍。2) 对不能参加试压的设备、 仪表、 阀门及附件应以隔离拆除, 加设的盲板应做明显标记, 并记录临时盲板的数量。3) 水压强度试验的测试点应设在系统管网的最低点, 对管网注水时, 应将管网内的空气排净, 并应缓慢升压, 升到试验压力后稳压 30min。目测管网应无泄漏和变形, 且压力降不应大于0.05Mpa。0.1Mpa=1 公斤。4) 水压严密性试验应在水压强度试验和管网冲洗合格后进行, 试验压力为设计工作压力, 稳压 24h 应无泄漏。5) 系统试压过程中当出现泄漏时, 应停止试压并放空管网中的水, 消除缺陷后, 重新再试, 试压完成后, 应及时拆除所有临时盲板及试验用的管道, 并应与记录核对无误, 且应按法律规范填写记录卡。6) 试压时必须设有专用的放水测试阀, 不得随便乱拆管道进行放水。7) 本工程分高区和低区两个系统, 地下室车库和±0.00 以上至 5层商铺喷淋系统为低区的强度试验压力为 1.4Mpa, 严密性试验压力为 0.6Mpa。6 层以上的标准层喷淋系统的强度试验压力为1.4Mpa, 严密性试验压力为 0.8Mpa。高区系统的给水主管道强度试验压力为 1.9 Mpa。消火栓系统管道试验压力为低区 0.97MPa, 高区干管 1.75MPa, 支管 1.4 MPa二、 管道冲洗1) 管网的冲洗应在强度试验合格后分段进行, 应先地下, 后地上, 其顺序: 配水干管 配水管 配水支管。 下载后可任意编辑2) 冲洗前, 应对系统的仪表实行保护措施, 止回阀和报警阀等应拆除, 在其结束后及时复位, 对管道的支架, 吊架进行检查, 必要时应实行加固措施。3) 对不能经受冲洗的设备和冲洗后可能存留脏物、 杂物的管段应进行清理, 冲洗直径 100mm 以上的管道时, 应对其死角和底部进行敲打, 但不得损伤管道。4) 水压试验和冲洗应用生活用水进行, 冲洗时, 排水管道的截面不得小于被冲洗管道截面的 60%, 水流速度应大于 3m/s, 其流量应大于设计流量, 冲洗时应连续进行, 当出水口的颜色透明度与入口一致时方可结束, 水流和方向应与其工作方向一致, 冲洗结束后, 应将管内的水排清, 并按法律规范填写记录卡。下载后可任意编辑三、 管道强度\严密性试压工序检查记录顺序工序项目主控/一般检查项目是否向工人交底落实情况如何1拆除不能参加试压的设备、 仪表、 阀门及...
