液压课程设计样本

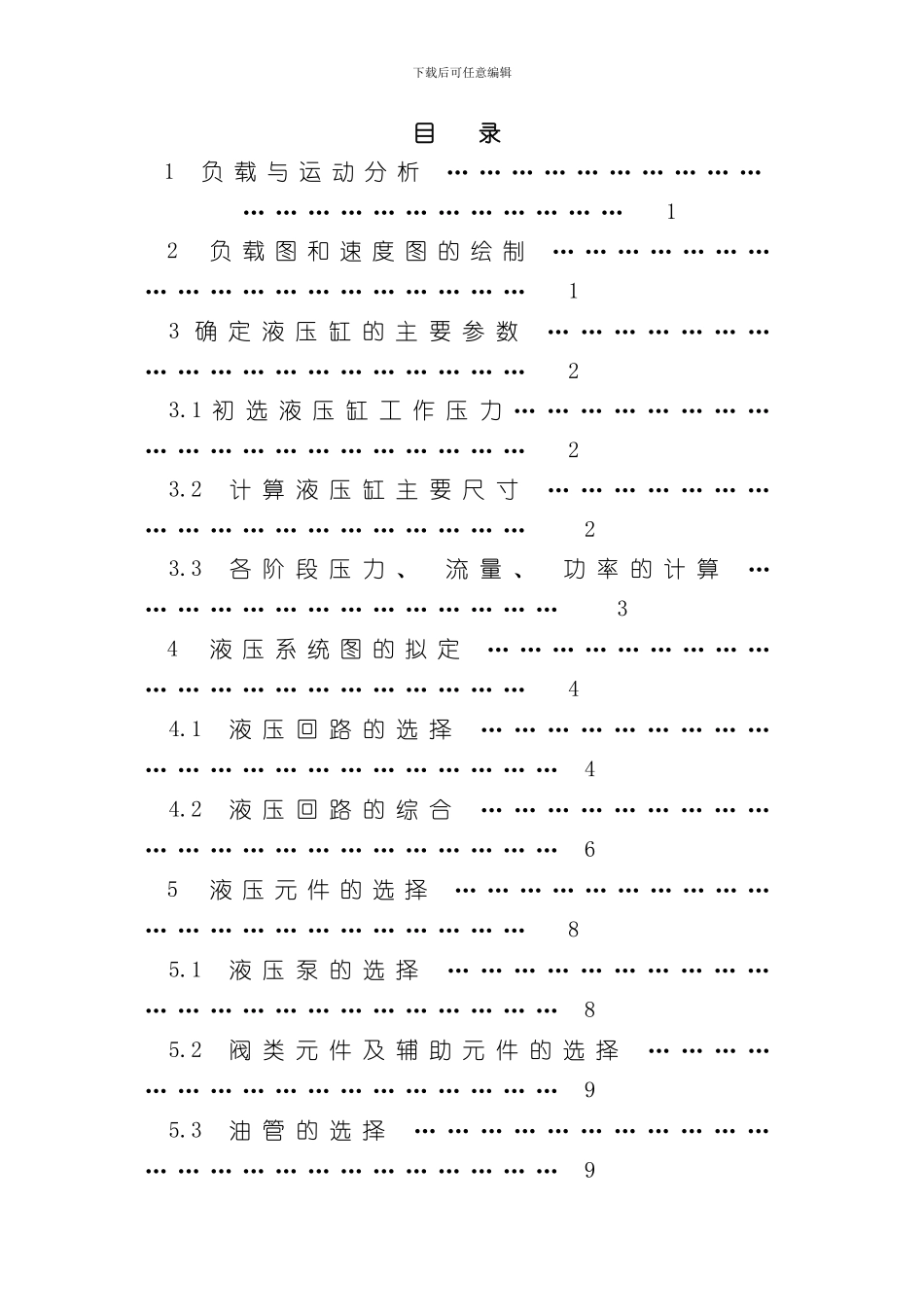

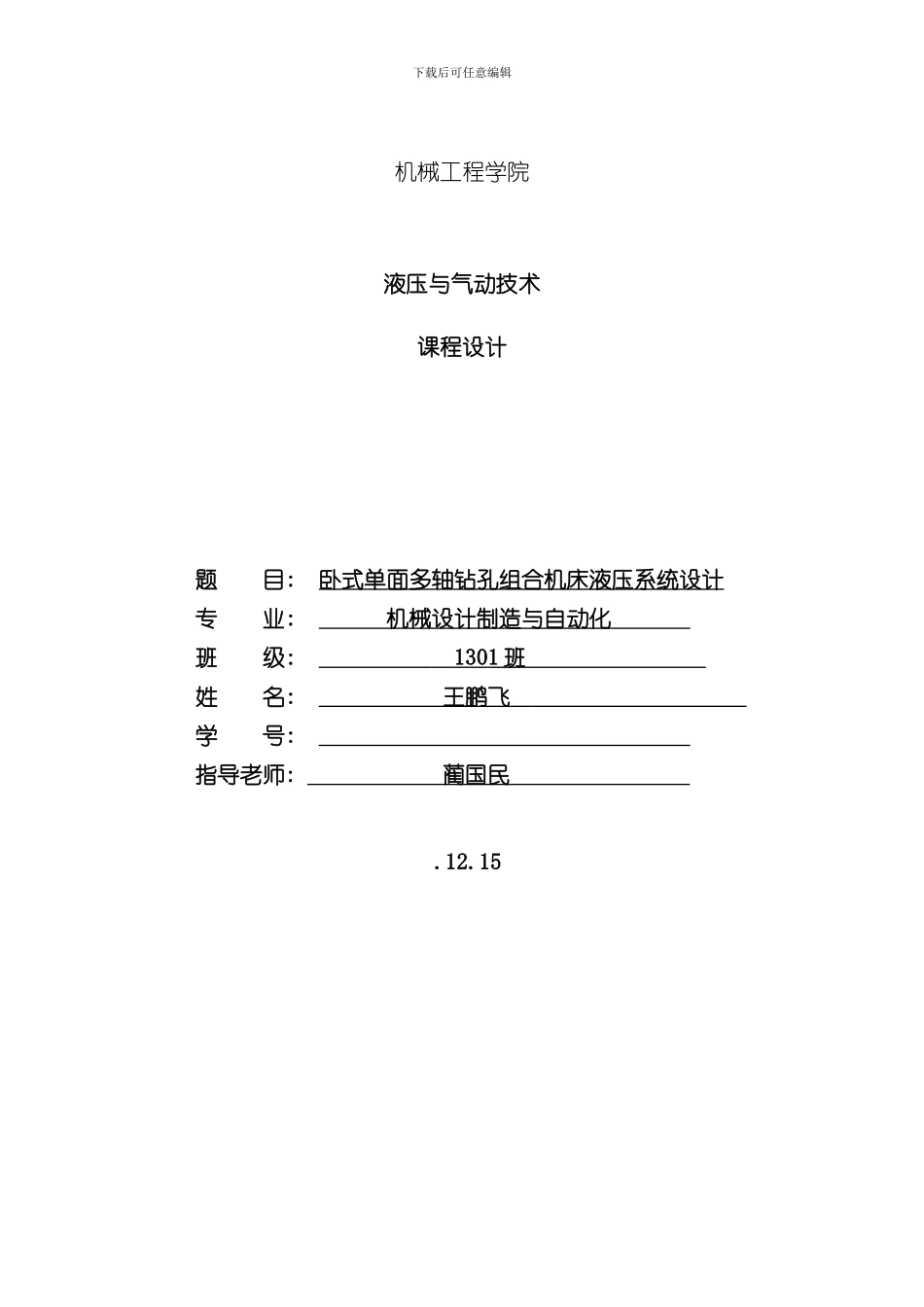

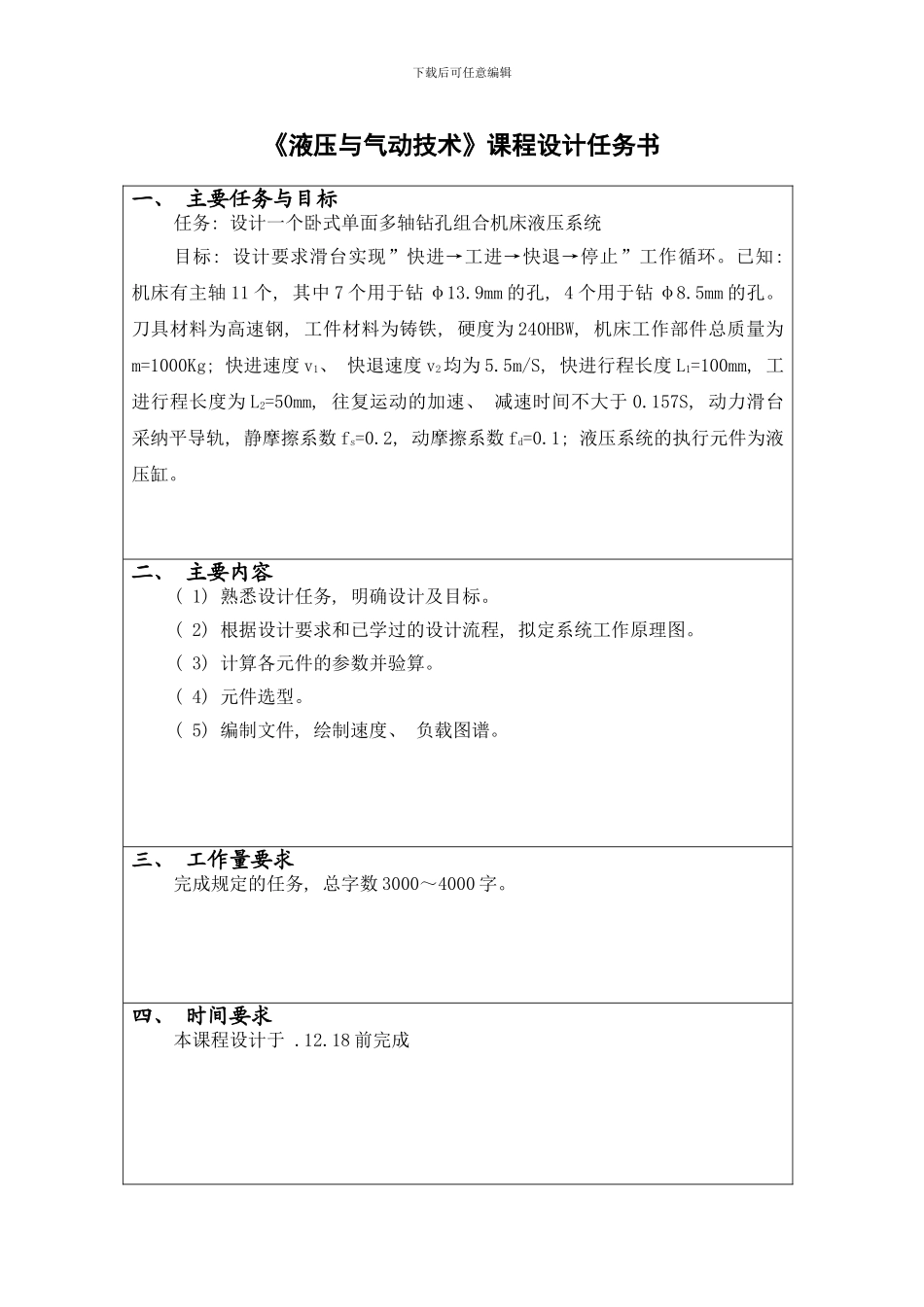

下载后可任意编辑 机械工程学院液压与气动技术课程设计题 目: 卧式单面多轴钻孔组合机床液压系统设计 专 业: 机械设计制造与自动化 班 级: 130 1 班 姓 名: 王鹏飞 学 号: 指导老师: 蔺国民 .12.15下载后可任意编辑《液压与气动技术》课程设计任务书一、 主要任务与目标任务: 设计一个卧式单面多轴钻孔组合机床液压系统目标: 设计要求滑台实现”快进→工进→快退→停止”工作循环。已知: 机床有主轴 11 个, 其中 7 个用于钻 φ13.9mm 的孔, 4 个用于钻 φ8.5mm 的孔。刀具材料为高速钢, 工件材料为铸铁, 硬度为 240HBW, 机床工作部件总质量为m=1000Kg; 快进速度 v1、 快退速度 v2均为 5.5m/S, 快进行程长度 L1=100mm, 工进行程长度为 L2=50mm, 往复运动的加速、 减速时间不大于 0.157S, 动力滑台采纳平导轨, 静摩擦系数 fs=0.2, 动摩擦系数 fd=0.1; 液压系统的执行元件为液压缸。二、 主要内容( 1) 熟悉设计任务, 明确设计及目标。( 2) 根据设计要求和已学过的设计流程, 拟定系统工作原理图。( 3) 计算各元件的参数并验算。( 4) 元件选型。( 5) 编制文件, 绘制速度、 负载图谱。三、 工作量要求完成规定的任务, 总字数 3000～4000 字。四、 时间要求本课程设计于 .12.18 前完成下载后可任意编辑目 录 1 负 载 与 运 动 分 析 … … … … … … … … … …… … … … … … … … … … … … 1 2 负 载 图 和 速 度 图 的 绘 制 … … … … … … …… … … … … … … … … … … … 1 3 确 定 液 压 缸 的 主 要 参 数 … … … … … … …… … … … … … … … … … … … 2 3.1 初 选 液 压 缸 工 作 压 力 … … … … … … … …… … … … … … … … … … … … 2 3.2 计 算 液 压 缸 主 要 尺 寸 … … … … … … …… … … … … … … … … … … … 2 3.3 各 阶 段 压 力 、 流 量 、 功 率 的 计 算 …… … … … … … … … … … … … … 3 4 液 压 系 统 图 的 拟 定 … … … … … … … … …… … … … … … … … … … … … 4 4.1 液 压 回 路 的 选 择 … … … … … …...
