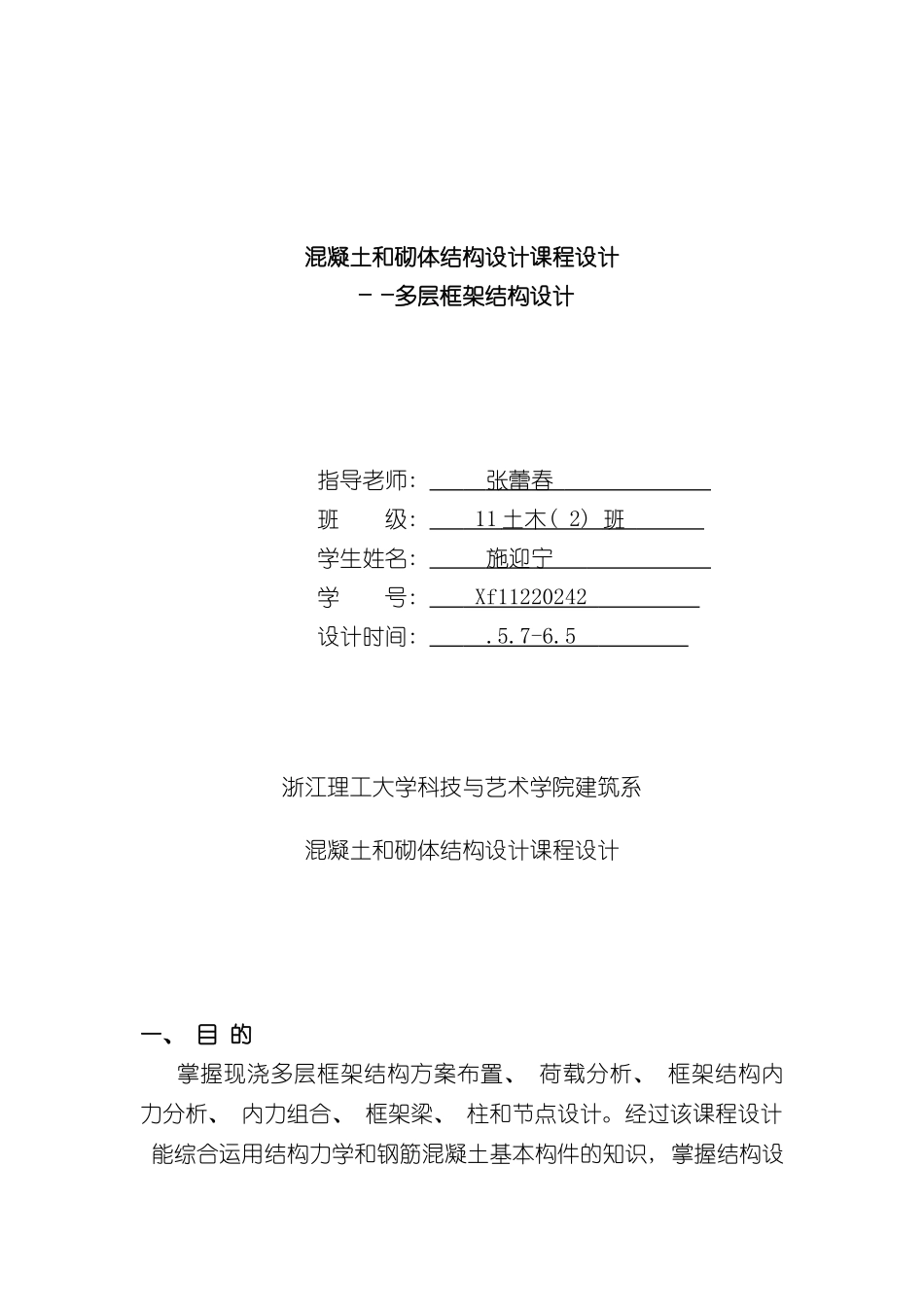

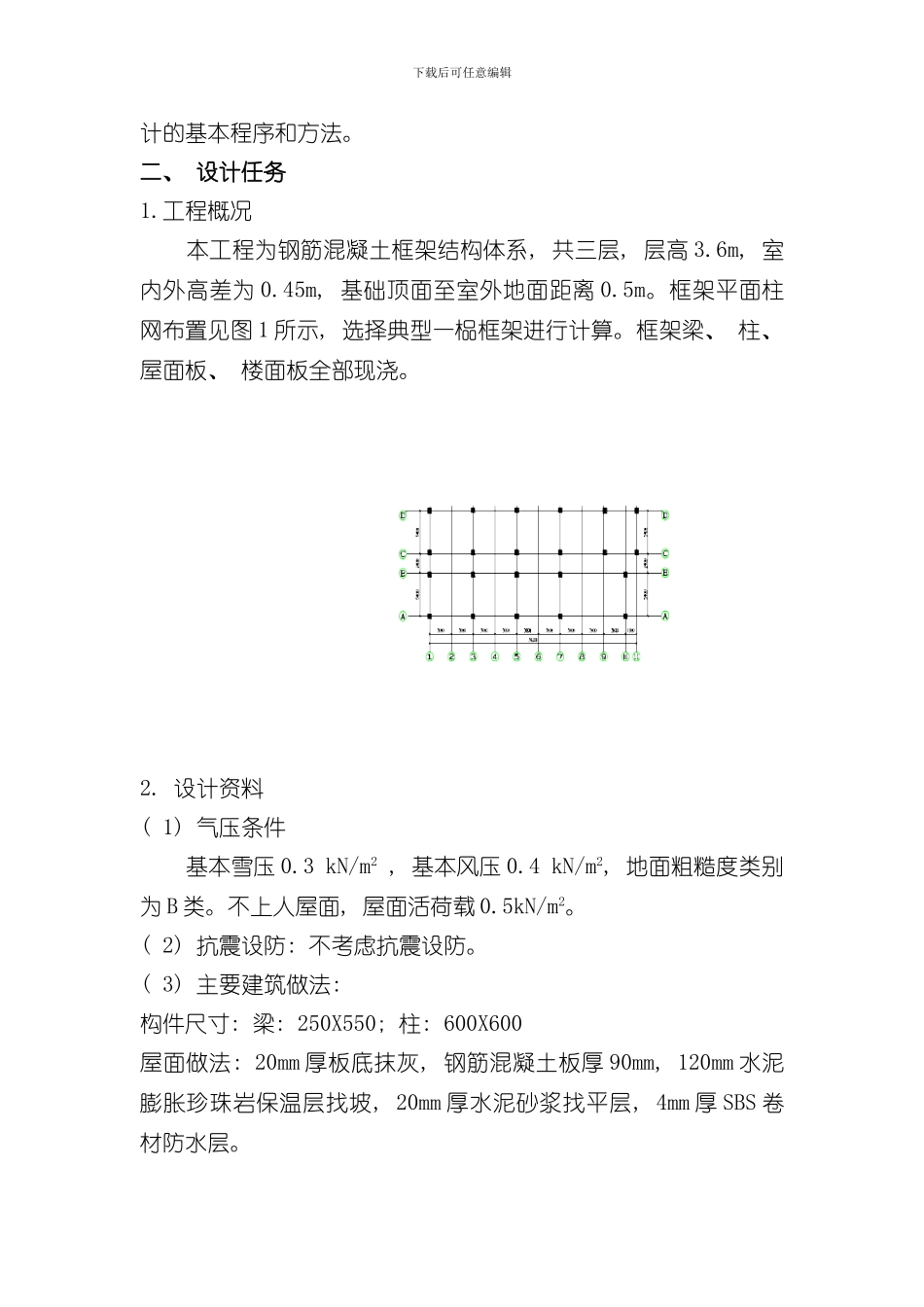

混凝土和砌体结构设计课程设计――多层框架结构设计指导老师: 张蕾春 班 级: 11 土木 ( 2) 班 学生姓名: 施迎宁 学 号: Xf11220242 设计时间: .5.7-6.5 浙江理工大学科技与艺术学院建筑系混凝土和砌体结构设计课程设计一、 目 的掌握现浇多层框架结构方案布置、 荷载分析、 框架结构内力分析、 内力组合、 框架梁、 柱和节点设计。经过该课程设计 能综合运用结构力学和钢筋混凝土基本构件的知识, 掌握结构设下载后可任意编辑计的基本程序和方法。二、 设计任务1.工程概况 本工程为钢筋混凝土框架结构体系, 共三层, 层高 3.6m, 室内外高差为 0.45m, 基础顶面至室外地面距离 0.5m。框架平面柱网布置见图 1 所示, 选择典型一榀框架进行计算。框架梁、 柱、 屋面板、 楼面板全部现浇。2. 设计资料( 1) 气压条件 基本雪压 0.3 kN/m2 , 基本风压 0.4 kN/m2, 地面粗糙度类别为 B 类。不上人屋面, 屋面活荷载 0.5kN/m2。( 2) 抗震设防: 不考虑抗震设防。( 3) 主要建筑做法:构件尺寸: 梁: 250X550; 柱: 600X600屋面做法: 20mm 厚板底抹灰, 钢筋混凝土板厚 90mm, 120mm 水泥膨胀珍珠岩保温层找坡, 20mm 厚水泥砂浆找平层, 4mm 厚 SBS 卷材防水层。下载后可任意编辑楼面做法: 20mm 厚板底抹灰, 钢筋混凝土板厚 90mm, 30mm 厚水磨石面层。梁柱表面采纳 20mm 厚抹灰。 ( 4) 荷载取值: 钢筋砼容重 25 kN／m3, 水泥膨胀珍珠岩砂浆 15 kN／m3, 水泥砂浆容重 20kN／m3, 石灰砂浆容重 17kN／m3, SBS 卷材防水层 0.30kN/m2, 水磨石自重 0.65kN/m2。恒载分项系数为1.2, 活荷载 3.5 kN/m3, 分项系数 1.4。( 5) 材料: 混凝土强度等级为 C30。受力钢筋采纳三级钢。根据地质资料, 确定基础顶离外地面为 500mm, 由此求得底层层高为 4.55m。各梁柱构件的线刚度经计算后列于图中。其中在求梁截面惯性矩时考虑到现浇板的作用, 取 I=2I0( I0为不考虑楼板翼缘作用的梁截面惯性矩) 。AB、 CD 跨梁: BC 跨梁: 上部结构各层柱: 底层柱: 下载后可任意编辑三、 荷载计算1、 恒荷载计算( 1) 屋面框架梁线荷载标准值: 20mm厚板底抹灰: 90mm厚的钢筋混凝土板: 120mm水泥膨胀珍珠岩保温层找坡: 20mm厚水泥砂浆找平层: 结构计算简图图中数字为线刚度, 单位: X下载后可任意编辑4mm 厚 SBS 卷材防水层: ____________________________________...
