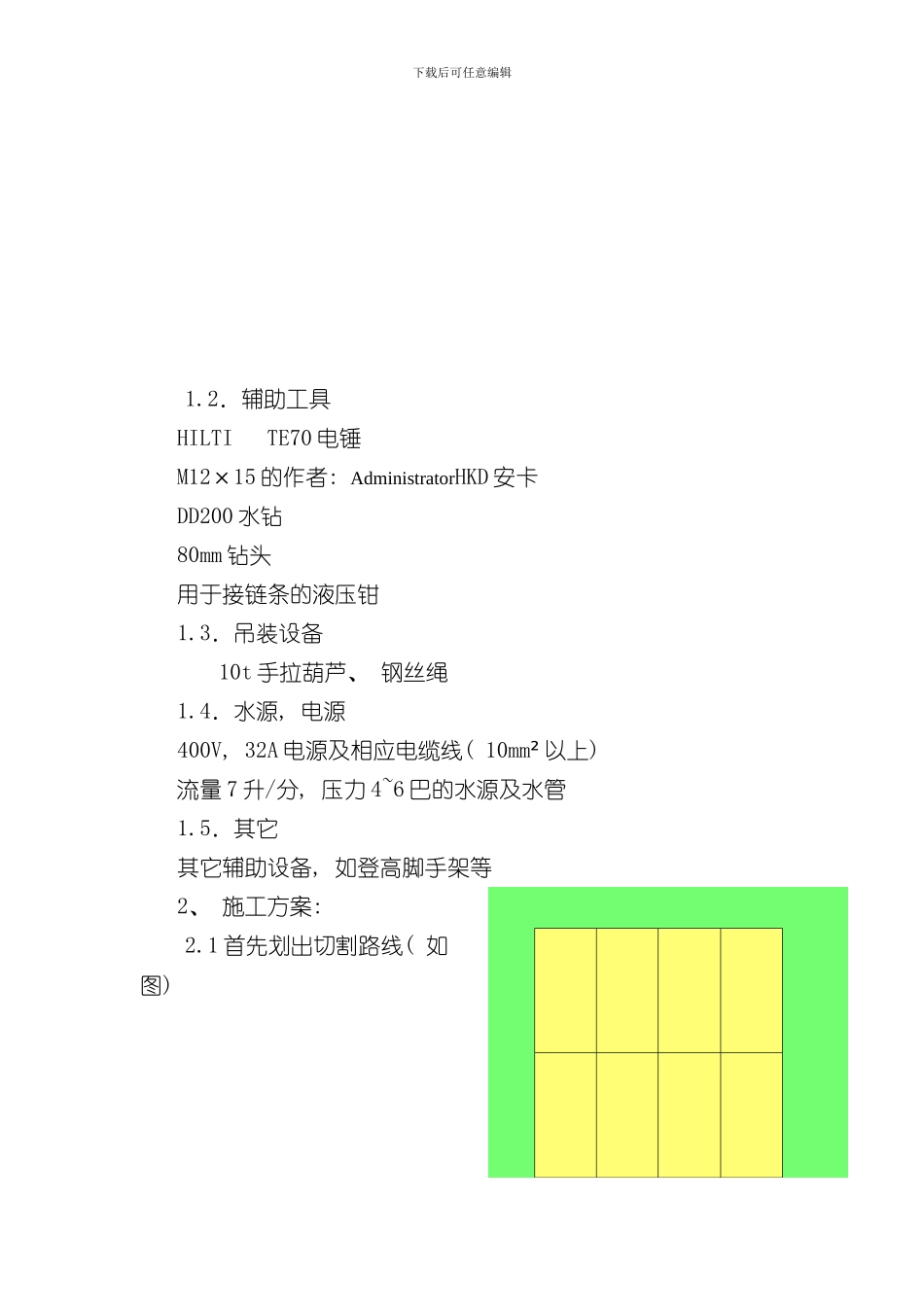

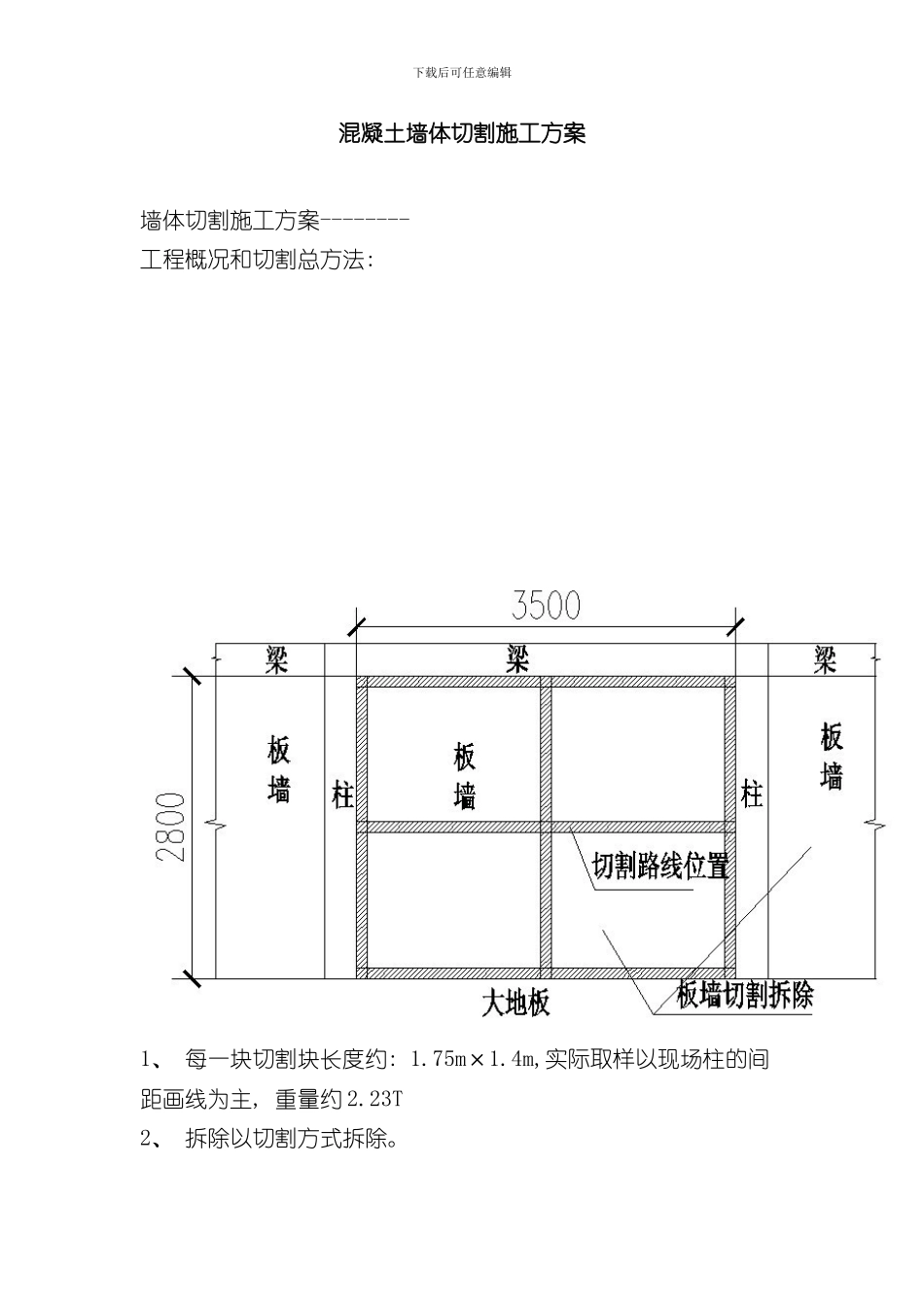

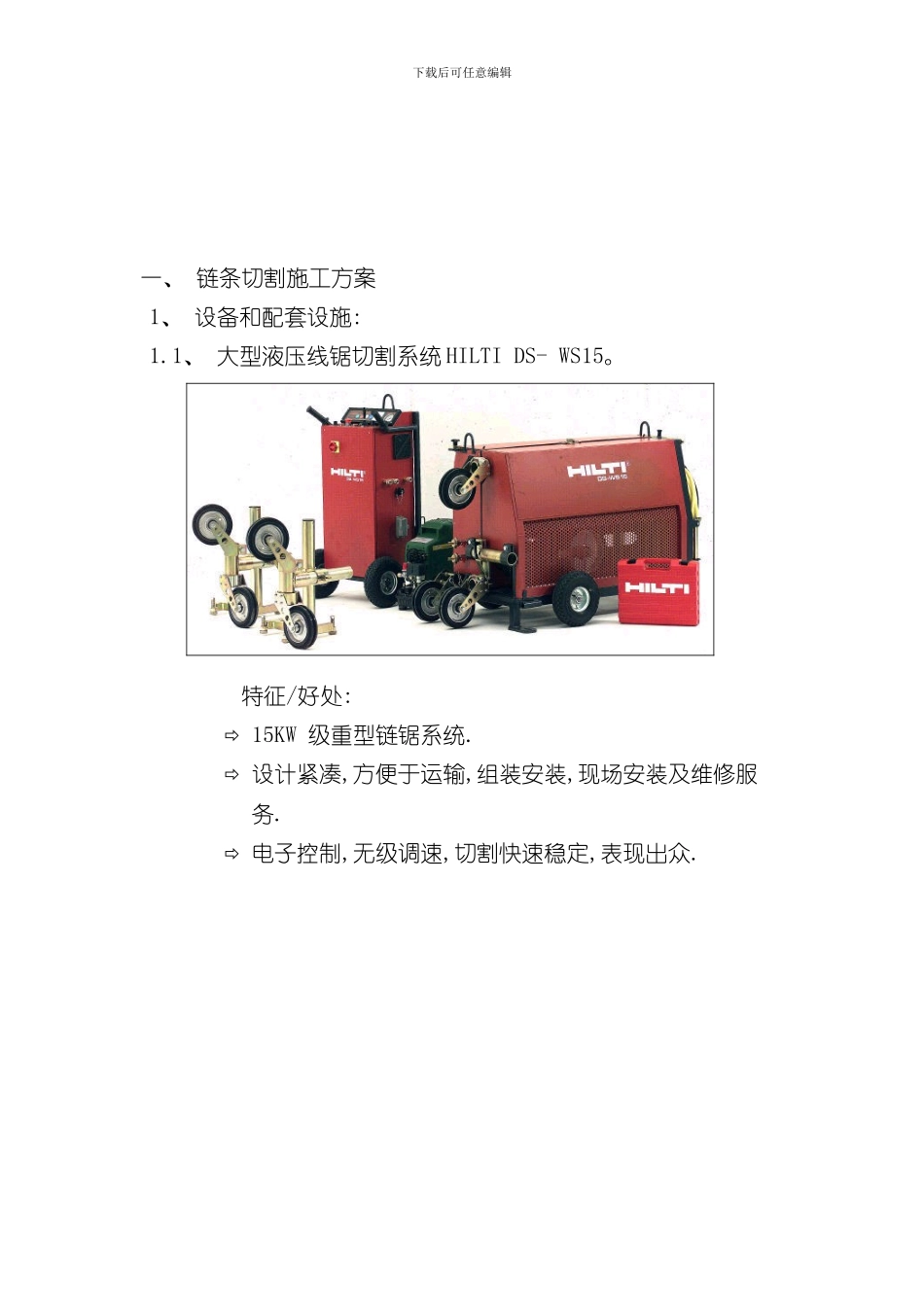

下载后可任意编辑混凝土墙体切割施工方案墙体切割施工方案--------工程概况和切割总方法: 1、 每一块切割块长度约: 1.75m×1.4m,实际取样以现场柱的间距画线为主, 重量约 2.23T2、 拆除以切割方式拆除。下载后可任意编辑一、 链条切割施工方案1、 设备和配套设施: 1.1、 大型液压线锯切割系统 HILTI DS- WS15。特征/好处: 15KW 级重型链锯系统. 设计紧凑,方便于运输,组装安装,现场安装及维修服务. 电子控制,无级调速,切割快速稳定,表现出众.下载后可任意编辑1.2．辅助工具HILTI TE70 电锤 M12×15 的作者: AdministratorHKD 安卡 DD200 水钻 80mm 钻头 用于接链条的液压钳 1.3．吊装设备10t 手拉葫芦、 钢丝绳 1.4．水源, 电源400V, 32A 电源及相应电缆线( 10mm² 以上) 流量 7 升/分, 压力 4~6 巴的水源及水管1.5．其它其它辅助设备, 如登高脚手架等2、 施工方案: 2.1 首先划出切割路线( 如图) 下载后可任意编辑2.2 然后用钻石钻孔机 DD200 钻出穿链条孔 穿 链 条孔下载后可任意编辑2.3 安装切割机进行切割工作2.4 依次取出切割下来的混凝土块下载后可任意编辑2.5 切割下来的混凝土块的吊运在本拆除项目中, 因为吊运能力有限, 无法使用吊车和叉车。我们使用手拉葫芦将切割下来的混凝土块放到地板上, 在用空压机人工破裂, 然后用车运走处理。手拉葫芦的固定: 在混凝土上植化学锚栓装吊环挂手拉葫芦使用下图的挂法安全、 稳妥的将混凝土块放至地板 下载后可任意编辑 混凝土上吊点的固定: 吊装点可使用植化学锚栓或用水钻打孔来固定。2.6 施工注意事项: 2.6.1、 在切割线交叉点位置, 利用钻石钻孔机, 钻直径 80mm或 100mm 的孔, 贯穿混凝土。2.6.2、 滑轮支架和驱动装置应正确固定, 链条应根据正确的行程方向连接到锯上, 检查滑轮上2.6.3、 应连接电力、 压缩空气和水。电源应配备接地/接地导线和, 并已经进行检查/试验。水源和压缩空气源应在允许的压力范围内。2.6.4、 控制装置应位于危险区外, 待锯物体前后的危险区域已下载后可任意编辑经进行检查和隔离, 没有人在危险区域内。2.6.5、 切割工作由切割操作人员连续进行, 切割过程中要和吊装人员紧密配合。( 进口设备价格昂贵, 建议不懂维修的人不要购买, 初次创业建议购买国产切割设备, 液压绳锯 液压墙锯 尽在北京四方混凝土切割设备厂 4f.com) 二、 锯片切割施工方案1、 设备和配套设...
