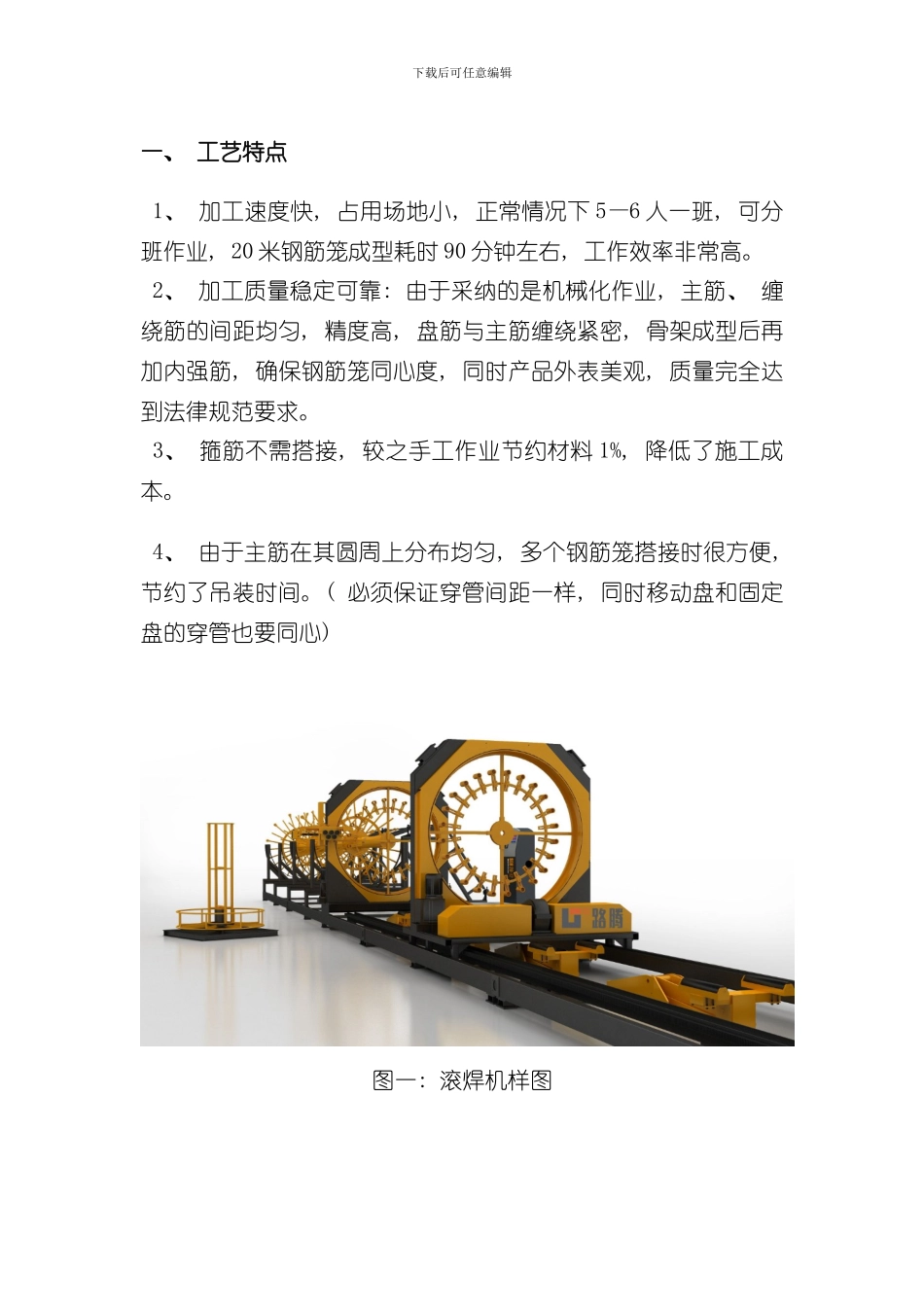

下载后可任意编辑连霍高速( G30) 新疆境内小草湖至乌鲁木齐段改扩建工程第二合同段钢筋笼滚焊机施工工艺技术交底中交路桥建设有限公司连霍高速小乌改扩建工程 XWGJ-2 标项目经理部二○一七年一月下载后可任意编辑一、 工艺特点 1、 加工速度快, 占用场地小, 正常情况下 5—6 人一班, 可分班作业, 20 米钢筋笼成型耗时 90 分钟左右, 工作效率非常高。 2、 加工质量稳定可靠: 由于采纳的是机械化作业, 主筋、 缠绕筋的间距均匀, 精度高, 盘筋与主筋缠绕紧密, 骨架成型后再加内强筋, 确保钢筋笼同心度, 同时产品外表美观, 质量完全达到法律规范要求。 3、 箍筋不需搭接, 较之手工作业节约材料 1%, 降低了施工成本。 4、 由于主筋在其圆周上分布均匀, 多个钢筋笼搭接时很方便, 节约了吊装时间。( 必须保证穿管间距一样, 同时移动盘和固定盘的穿管也要同心) 图一: 滚焊机样图下载后可任意编辑二、 工作基本原理 该工法集主筋定位、 盘圆调直、 箍筋缠绕及二氧化碳保护焊、 整体成型于一体, 数控操作。根据施工的需要, 将钢筋笼的主筋经人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔位并进行固定, 把盘筋( 绕筋) 端头先焊接在一根主筋上, 然后经过固定旋转盘及移动旋转盘转动把箍筋缠绕在主筋上( 移动盘是一边旋转一边在轨道上移离固定盘) , 同时进行焊接, 从而形成产品钢筋笼。 数控钢筋笼成型机技术参数名 称路腾 LT -12 型钢筋笼最大直径 mm钢筋笼重量≤6000kg钢筋笼长度1m-12m盘筋直径Φ8～12mm主筋直径20～32mm电源380V,50-60HZ额定总功率23KW设备自重约 17T尺寸30m*8m*2.3m焊接方式二氧化碳保护焊接便于上料上 料台上 料台半 成 品 存放台过 丝台便于卸笼便 于 箍 筋缠绕切 断台箍 筋 存放区钢筋原材区钢 筋 笼 加固区 滚焊机加工区钢 筋 笼 成品区下载后可任意编辑三、 生产流程将主筋穿过固定盘的穿筋管并插入移动盘的固筋管中, 旋转紧固螺栓将钢筋固定好, 将箍筋端头焊接在一根主筋上, 开启手动或自动按钮, 移动转盘在转动的同时向前移动, 从而将箍筋绕在主筋上, 当箍筋缠绕在主筋上后人工进行焊接( 二氧化碳自动保护焊) , 从而形成产品钢筋笼, 当钢筋笼达到一定长度后相应位置的支撑架依次抬起并托起钢筋笼, 当钢筋笼焊接达到预定长度后, 停止焊接, 随后进行顶底笼接头对接, 并做好记号。对接完成后用龙门吊把成型的骨架顶笼吊离支...
