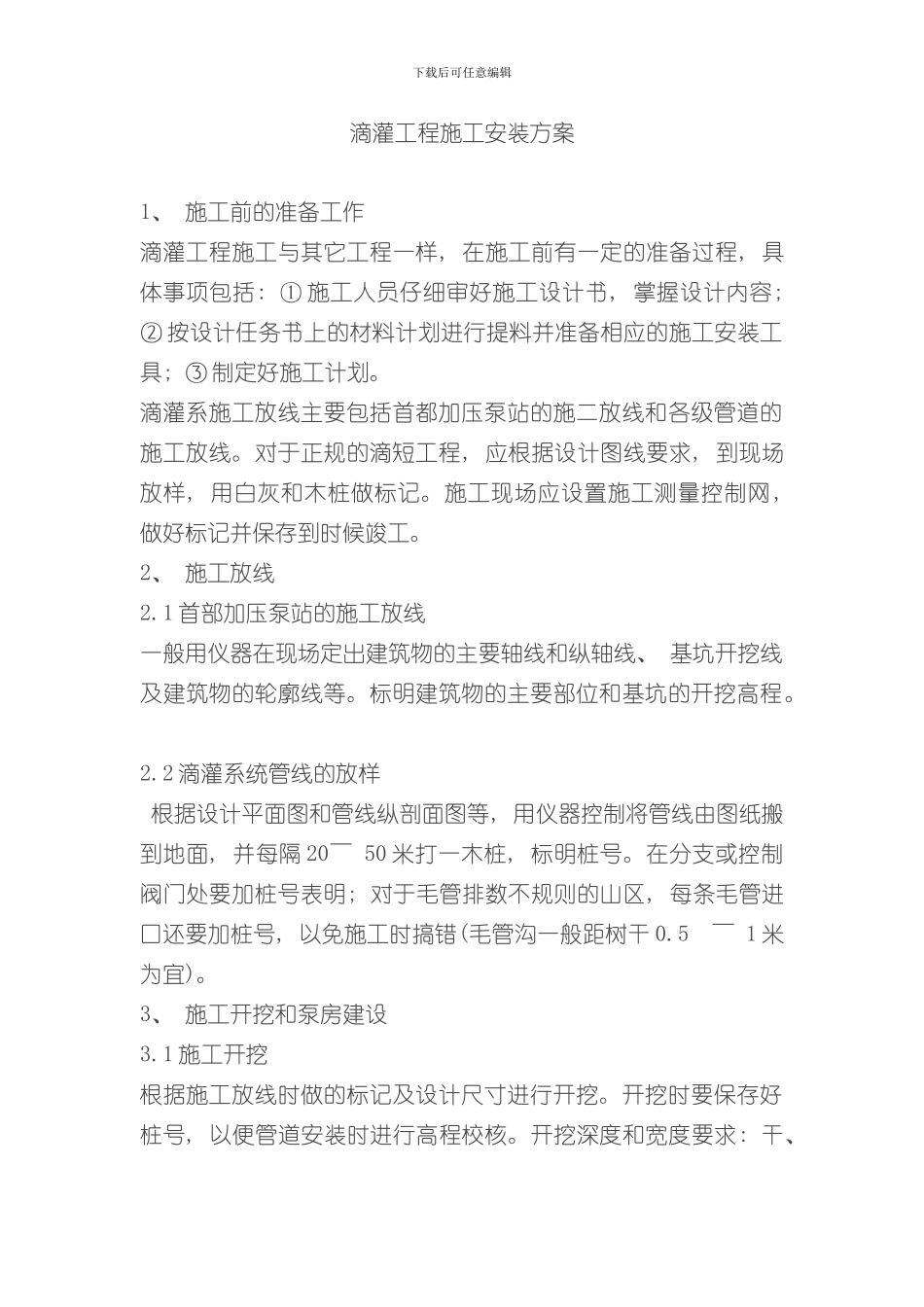

下载后可任意编辑滴灌工程施工安装方案1、 施工前的准备工作滴灌工程施工与其它工程一样, 在施工前有一定的准备过程, 具体事项包括: ① 施工人员仔细审好施工设计书, 掌握设计内容; ② 按设计任务书上的材料计划进行提料并准备相应的施工安装工具; ③ 制定好施工计划。滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。对于正规的滴短工程, 应根据设计图线要求, 到现场放样, 用白灰和木桩做标记。施工现场应设置施工测量控制网, 做好标记并保存到时候竣工。2、 施工放线2.1 首部加压泵站的施工放线 一般用仪器在现场定出建筑物的主要轴线和纵轴线、 基坑开挖线及建筑物的轮廓线等。标明建筑物的主要部位和基坑的开挖高程。 2.2 滴灌系统管线的放样 根据设计平面图和管线纵剖面图等, 用仪器控制将管线由图纸搬到地面, 并每隔 20～ 50 米打一木桩, 标明桩号。在分支或控制阀门处要加桩号表明; 对于毛管排数不规则的山区, 每条毛管进口还要加桩号, 以免施工时搞错(毛管沟一般距树干 0.5 ～ 1 米为宜)。3、 施工开挖和泵房建设3.1 施工开挖根据施工放线时做的标记及设计尺寸进行开挖。开挖时要保存好桩号, 以便管道安装时进行高程校核。开挖深度和宽度要求: 干、下载后可任意编辑 文管沟一般在防冻层以下 o．5 米左右; 毛管和发丝滴头的开挖深度要求在耕作层以下, 一般在 0.3～0.为宜, 宽度为 0.2 米。3.2 泵房建设泵房建设要求统一尺寸, 统一形式, 若没有特别要求, 泵房内部空间尺才一般为长宽各 3 米, 高度 2．0～2．50 米, ; 地面应乎整夯务要留有采光通气窗口。 4、 施工安装4.1 首部枢纽的安装泵房建完后, 经验收合格, 即可在泵房内进行枢纽部的组装。1) ．潜水泵式枢纽安装使用潜水泵的枢纽, 其组成形式如图 7—1 所示。化肥灌使用时间短, 一般与枢纽部分进行活接, 由阀门进行控制。其它部件采纳固定式联接, 管件均为金属水暖件。 2) ．离心泵式枢纽安装使用离心泵的枢纽组成见图 7—2。为了避开停泵后因管道内水倒流形成真空而造成管道径向收缩或滴头吸入泥土对于平原地区可在主阀门后安装进气阀, 使空气进入管道填补管内真空; 对于山区可在最高支管尾部加一段放空管(也就是把文管尾部延长列一定高度, 此管口不封闭)。 4.2 管道的安装管道的施工安装, 要按设计书及实际桩号进行。管道施工安装主要分三部分: 干、 支、 毛管铺设; 安装;...
