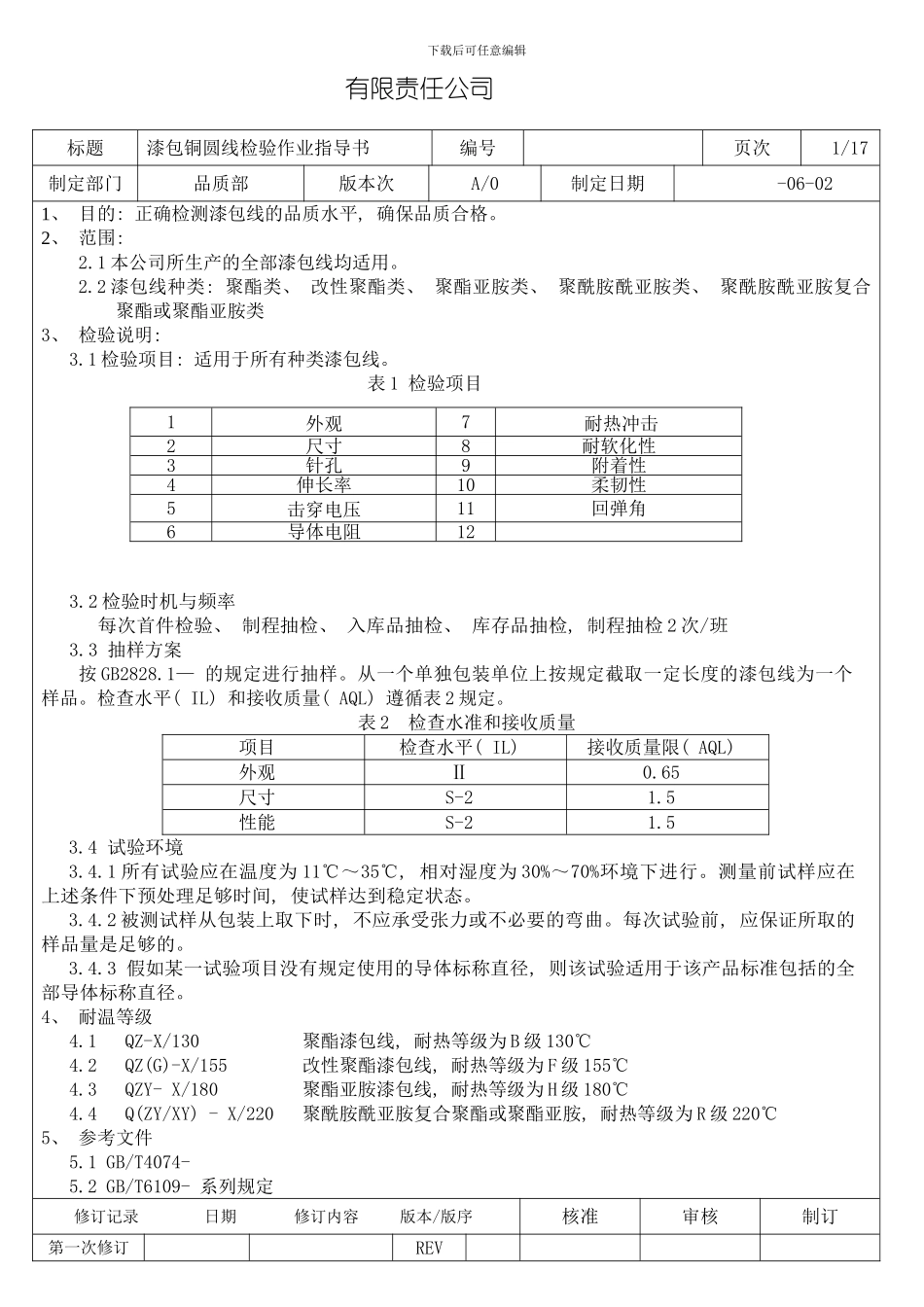

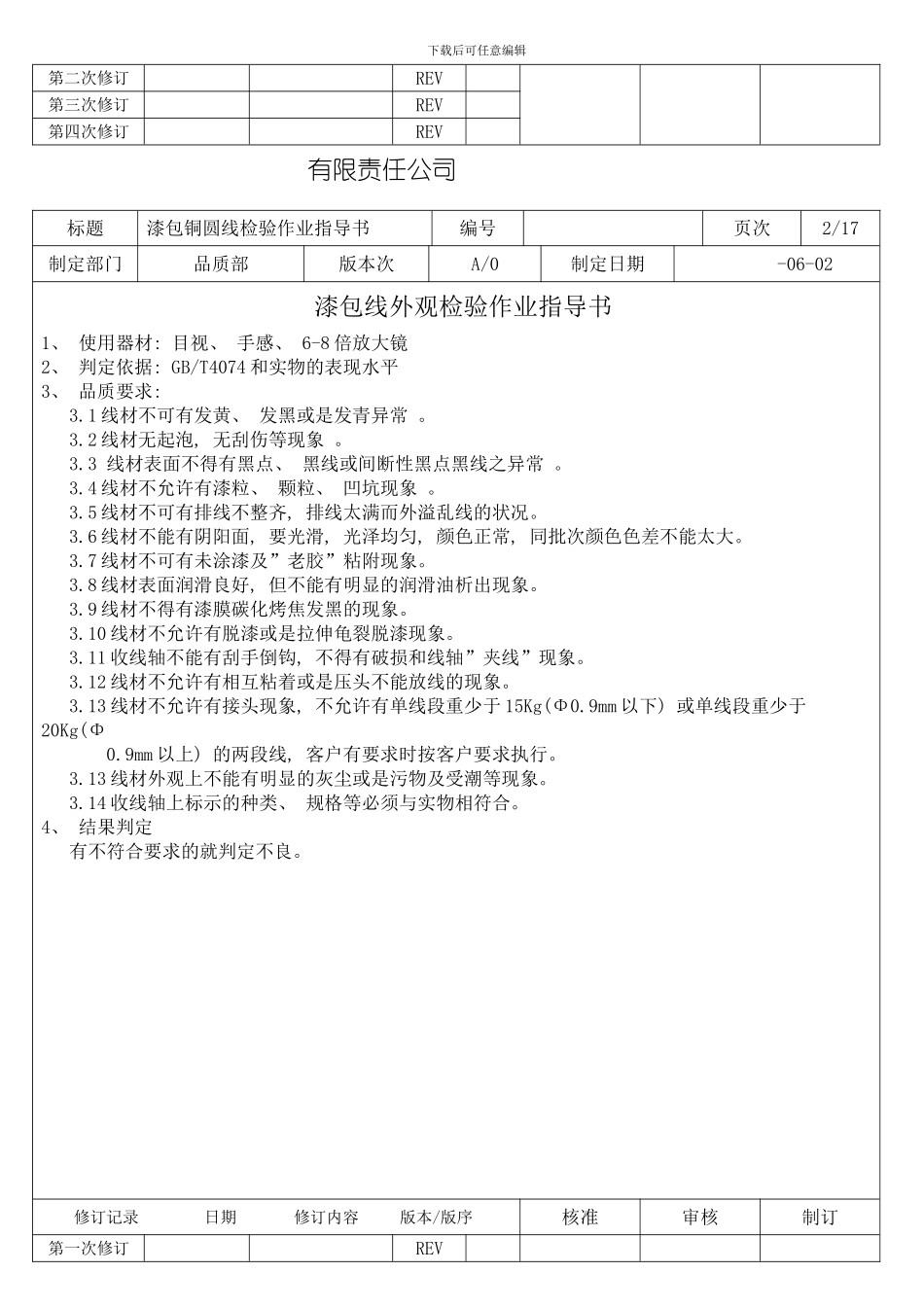

下载后可任意编辑 有限责任公司标题漆包铜圆线检验作业指导书编号页次1/17制定部门品质部版本次A/0制定日期 -06-021、 目的: 正确检测漆包线的品质水平, 确保品质合格。2、 范围: 2.1 本公司所生产的全部漆包线均适用。2.2 漆包线种类: 聚酯类、 改性聚酯类、 聚酯亚胺类、 聚酰胺酰亚胺类、 聚酰胺酰亚胺复合聚酯或聚酯亚胺类3、 检验说明: 3.1 检验项目: 适用于所有种类漆包线。 表 1 检验项目 3.2 检验时机与频率 每次首件检验、 制程抽检、 入库品抽检、 库存品抽检, 制程抽检 2 次/班3.3 抽样方案按 GB2828.1— 的规定进行抽样。从一个单独包装单位上按规定截取一定长度的漆包线为一个样品。检查水平( IL) 和接收质量( AQL) 遵循表 2 规定。 表 2 检查水准和接收质量项目检查水平( IL) 接收质量限( AQL) 外观Ⅱ0.65尺寸S-21.5性能S-21.53.4 试验环境3.4.1 所有试验应在温度为 11℃～35℃, 相对湿度为 30%～70%环境下进行。测量前试样应在上述条件下预处理足够时间, 使试样达到稳定状态。3.4.2 被测试样从包装上取下时, 不应承受张力或不必要的弯曲。每次试验前, 应保证所取的样品量是足够的。3.4.3 假如某一试验项目没有规定使用的导体标称直径, 则该试验适用于该产品标准包括的全部导体标称直径。4、 耐温等级 4.1 QZ-X/130 聚酯漆包线, 耐热等级为 B 级 130℃ 4.2 QZ(G)-X/155 改性聚酯漆包线, 耐热等级为 F 级 155℃ 4.3 QZY- X/180 聚酯亚胺漆包线, 耐热等级为 H 级 180℃4.4 Q(ZY/XY) - X/220 聚酰胺酰亚胺复合聚酯或聚酯亚胺, 耐热等级为 R 级 220℃5、 参考文件 5.1 GB/T4074- 5.2 GB/T6109- 系列规定修订记录 日期 修订内容 版本/版序核准审核制订第一次修订REV1外观7耐热冲击2尺寸8耐软化性3针孔9附着性4伸长率10柔韧性5击穿电压11回弹角6导体电阻12下载后可任意编辑第二次修订REV第三次修订REV第四次修订REV有限责任公司标题漆包铜圆线检验作业指导书编号页次2/17制定部门品质部版本次A/0制定日期 -06-02漆包线外观检验作业指导书1、 使用器材: 目视、 手感、 6-8 倍放大镜2、 判定依据: GB/T4074 和实物的表现水平 3、 品质要求: 3.1 线材不可有发黄、 发黑或是发青异常 。 3.2 线材无起泡, 无刮伤等现象 。 3.3 线材表面不得有黑点、 黑线或间断性黑点黑线之异常 。 3.4 线材不允许有漆粒、 颗粒、...
