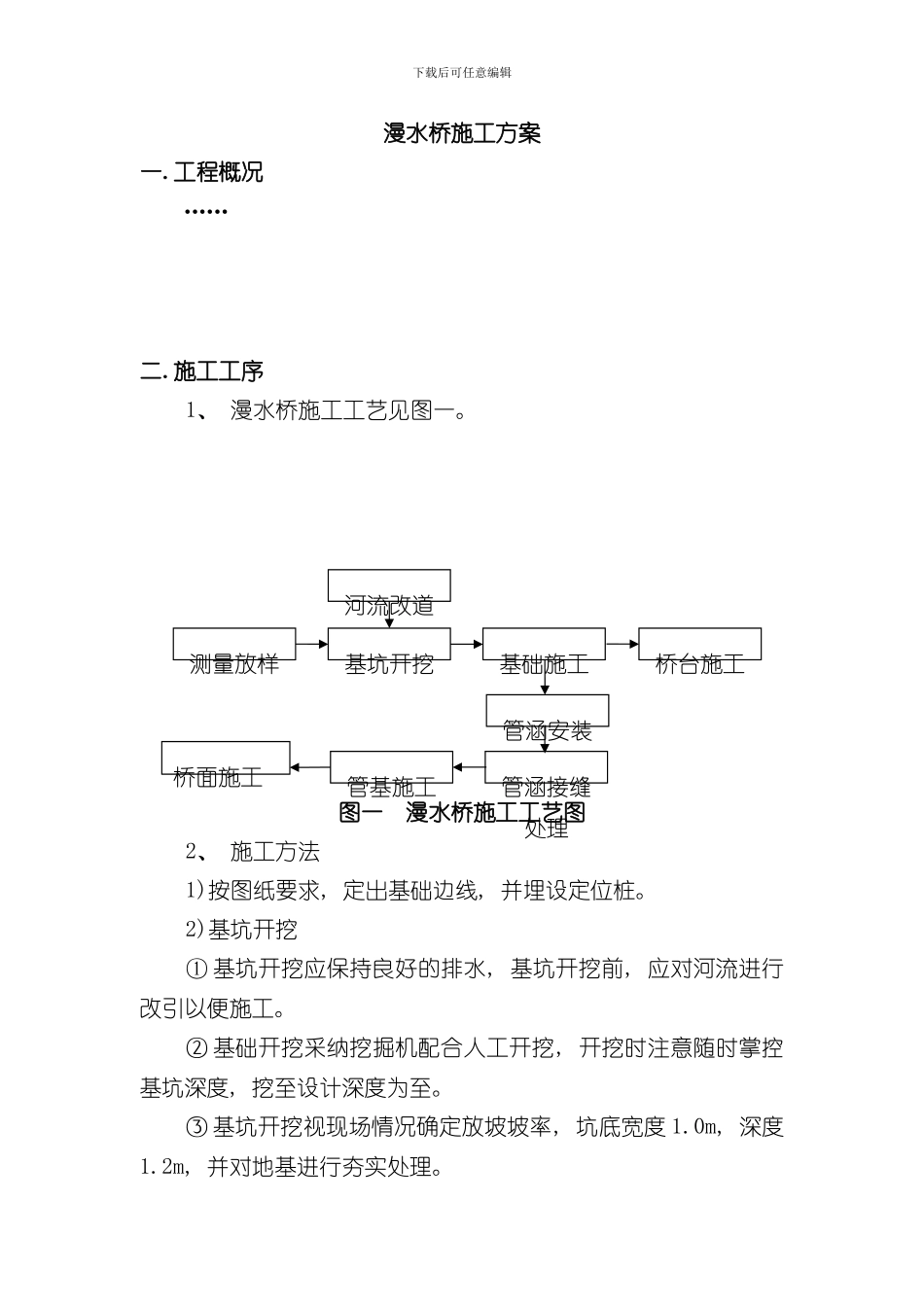

下载后可任意编辑 漫水桥施工方案编制:＿＿审核:＿＿批准:＿＿中项目部二○一二年十月四日下载后可任意编辑漫水桥施工方案一.工程概况……二.施工工序1、 漫水桥施工工艺见图一。图一 漫水桥施工工艺图2、 施工方法1)按图纸要求, 定出基础边线, 并埋设定位桩。2)基坑开挖① 基坑开挖应保持良好的排水, 基坑开挖前, 应对河流进行改引以便施工。② 基础开挖采纳挖掘机配合人工开挖, 开挖时注意随时掌控基坑深度, 挖至设计深度为至。③ 基坑开挖视现场情况确定放坡坡率, 坑底宽度 1.0m, 深度1.2m, 并对地基进行夯实处理。测量放样基坑开挖基础施工管基施工管涵接缝处理管涵安装桥台施工河流改道桥面施工下载后可任意编辑3)基础施工① 为防止河流冲刷, 基础采纳类似地下连续墙的结构形式。② 基础采纳浆砌片石, 分两层施做, 第一层回填 50cm 厚, 选用水稳性高、 塑性指数小于 6 且压缩性小、 渗透性强的粗大颗粒; 第二层覆盖 50cm 厚, 选用洁净的砂砾, 分两层填筑, 每层填筑 25cm 厚, 砂砾最大粒径不大于 10cm; 具体以试验室数据为准。③ 待基础施工完毕, 浇筑 20cm 厚 C20 混凝土垫层, 混凝土浇注前, 基底表面应保持洁净、 无淤泥及杂物。振捣密实并整平。混凝土由滚筒搅拌机拌和, 混凝土所用砂石料、 水泥均应符合技术要求, 严格按实验室给定的施工配合比拌制混凝土, 拌和均匀。4)桥台施工桥台长度按设计坡度延伸与路基相连。桥台采纳浆砌片石围挡。内部填沙土、 卵石混合料, 分层填筑并压实。在迎水面采纳护坡石保护, 以减小河流对桥台的冲刷。5)埋设涵管① 运输、 装卸过程中, 应实行防止涵管碰撞损坏的措施。安装前检查确认管涵无裂纹、 破损等缺陷。② 放出涵管安装轴线后开始安装, 各管涵应顺水流方向安装平顺, 当管壁厚度不一致时应调整高度使下部内壁齐平。管口内沿低于河床 10cm,管涵净距 1.5m, 安装前注意铺筑 2～3cm 管涵座浆, 确保座浆与管涵紧密贴合, 使管涵受力均匀。 ③ 安装管涵采纳人工配合吊机安装, 安装时从下游开始, 使接头面对上游, 每节涵管应紧贴于基座上, 使管涵受力均匀; 所有管涵应按正确的轴线安放, 并应保证内壁齐平, 管内清洁无杂物。④ 温口 1 号漫水桥共埋设内径 60cm 的涵管 13 组; 温口 2 号漫水桥共埋设内径 60cm 的涵管 12 组; 温口 3 号漫水桥共埋设内下载后可任意编辑径 60cm 的涵管 12 组, 每组均为两...
