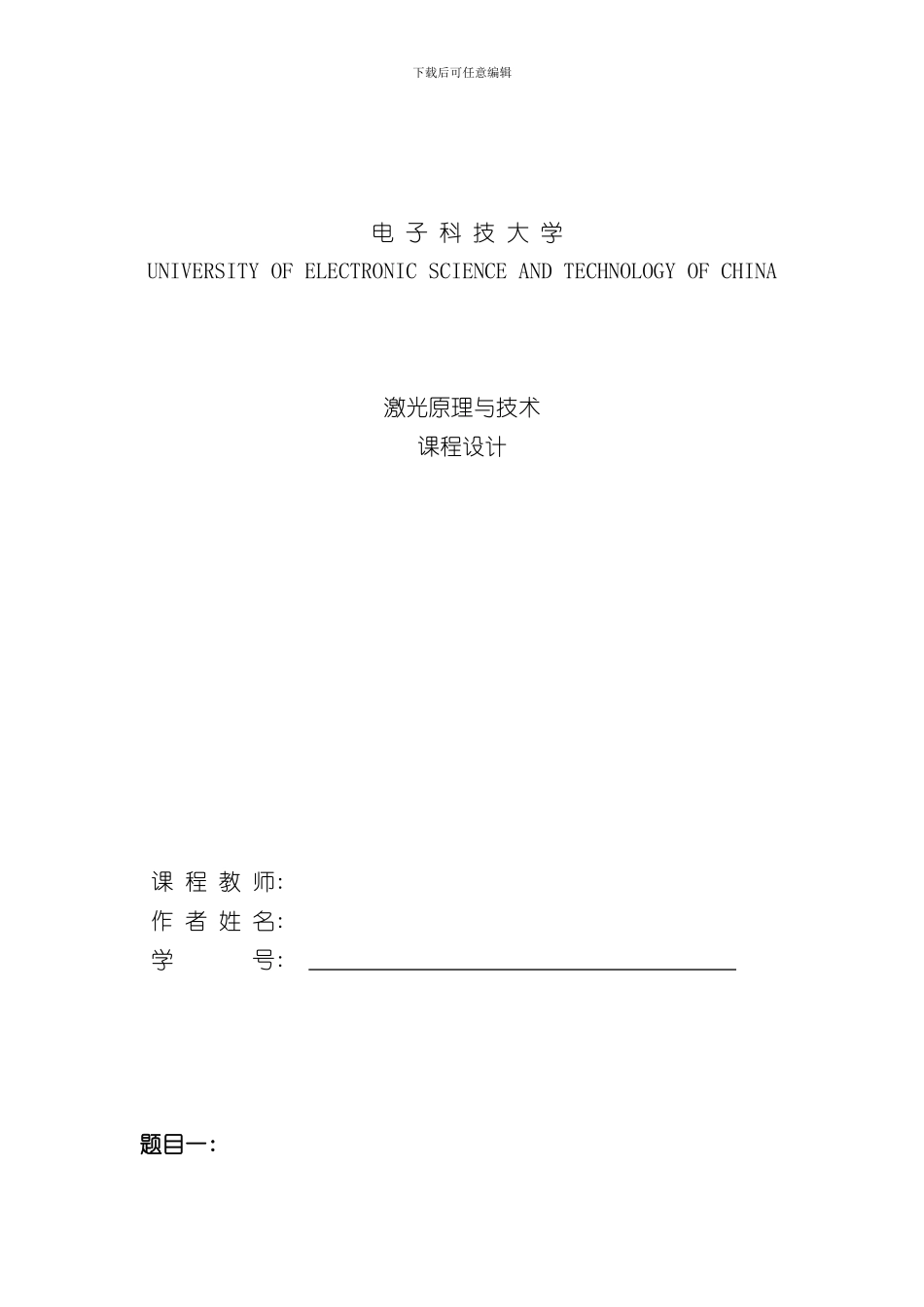

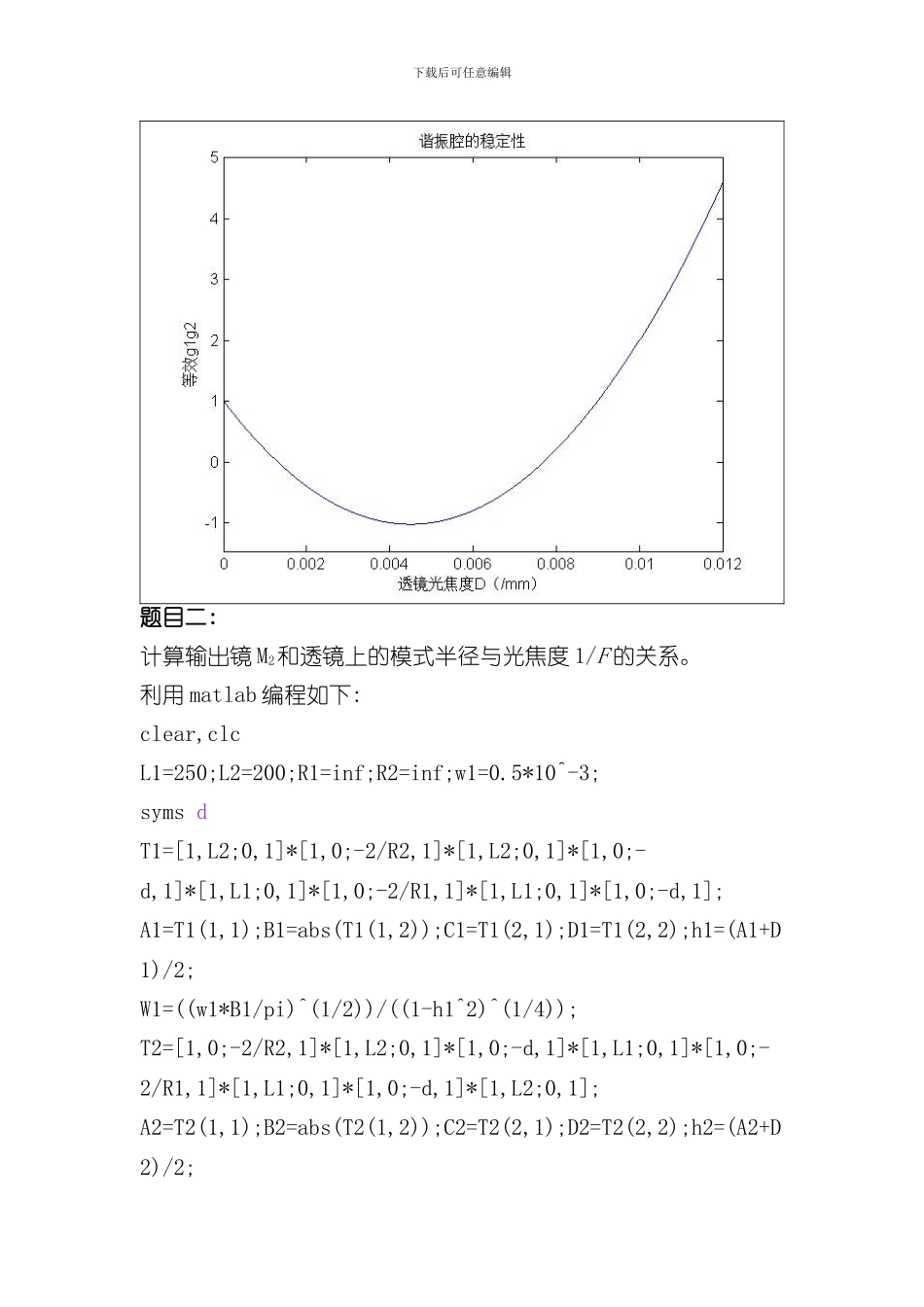

下载后可任意编辑电 子 科 技 大 学UNIVERSITY OF ELECTRONIC SCIENCE AND TECHNOLOGY OF CHINA激光原理与技术课程设计课 程 教 师: 作 者 姓 名: 学 号: 题目一: 下载后可任意编辑编程计算图示谐振腔的稳定性与光焦度 1/F 的关系。可取 R1= ,¥ R2= , ¥l1=250mm, l2=200mm。, 用 matlab 程序计算光线在腔内的轨迹, 演示腔稳定和不稳定时间线在腔内往返次数增加时间线轨迹。初始光线参数能够任意选择。利用 matlab 编程如下: clear,clcL1=250;L2=200;R1=inf;R2=inf;syms d;T=[1,L1;0,1]*[1,0;-d,1]*[1,L2;0,1]*[1,0;-2/R2,1]*[1,L2;0,1]*[1,0;-d,1]*[1,L1;0,1]*[1,0;-2/R1,1];A=T(1,1);B=T(1,2);C=T(2,1);D=T(2,2);h=(A+D)/2;ezplot(h,[0,0.012])title('谐振腔的稳定性');xlabel('透镜光焦度D( /mm) ');ylabel('等效g1g2')运行结果: 下载后可任意编辑题目二: 计算输出镜 M2和透镜上的模式半径与光焦度 1/F 的关系。利用 matlab 编程如下: clear,clcL1=250;L2=200;R1=inf;R2=inf;w1=0.5*10^-3;syms dT1=[1,L2;0,1]*[1,0;-2/R2,1]*[1,L2;0,1]*[1,0;-d,1]*[1,L1;0,1]*[1,0;-2/R1,1]*[1,L1;0,1]*[1,0;-d,1];A1=T1(1,1);B1=abs(T1(1,2));C1=T1(2,1);D1=T1(2,2);h1=(A1+D1)/2;W1=((w1*B1/pi)^(1/2))/((1-h1^2)^(1/4));T2=[1,0;-2/R2,1]*[1,L2;0,1]*[1,0;-d,1]*[1,L1;0,1]*[1,0;-2/R1,1]*[1,L1;0,1]*[1,0;-d,1]*[1,L2;0,1];A2=T2(1,1);B2=abs(T2(1,2));C2=T2(2,1);D2=T2(2,2);h2=(A2+D2)/2;下载后可任意编辑W2=((w1*B2/pi)^(1/2))/((1-h2^2)^(1/4));figure (1)ezplot(W1,[0,0.012]);title('透镜上的光斑半径');xlabel('透镜光焦度D( /mm) ');ylabel('光束半径')figure (2);ezplot(W2,[0,0.012])title('输出镜上的光斑半径');xlabel('透镜光焦度D( /mm) ');ylabel('光束半径')figure (3);h1=ezplot(W1,[0,0.012]);hold on h2=ezplot(W2,[0,0.012]);set(h2,'color','r')title('透镜和输出镜上的光斑半径');xlabel('透镜光焦度D( /mm) ');ylabel('光束半径')运行结果: 下载后可任意编辑题目三: 取使谐振腔稳定的 F 值, 计算腔内模式半径与 z 的关系。利用 matlab 编程如下: clear,clcL1=250;L2=200;R1=inf;R2=inf;F=125;wl=0.5*10^-3;T=[1,0;-2/R1,1]*[1,L1;0,1]*[1,0;-1/F,1]*[1,L2;0,1]*[1,0;-2/R2,1]*[1,L2;0,1]*[1,0;-1/F,1]*[1,L1;0,1];A=T(1,1);B=T(1,2);C=T(2,1);D=T(2,2);q...
