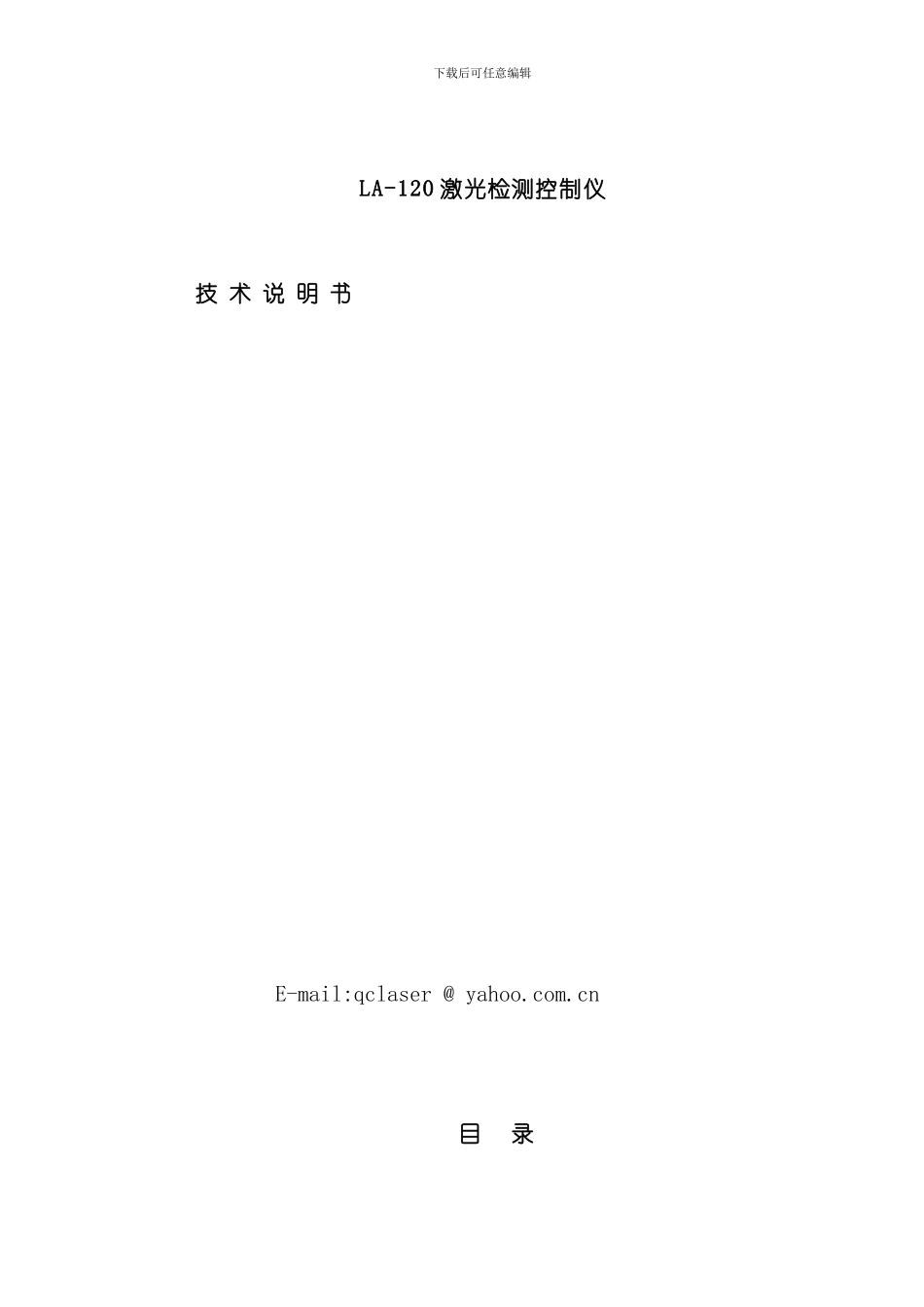

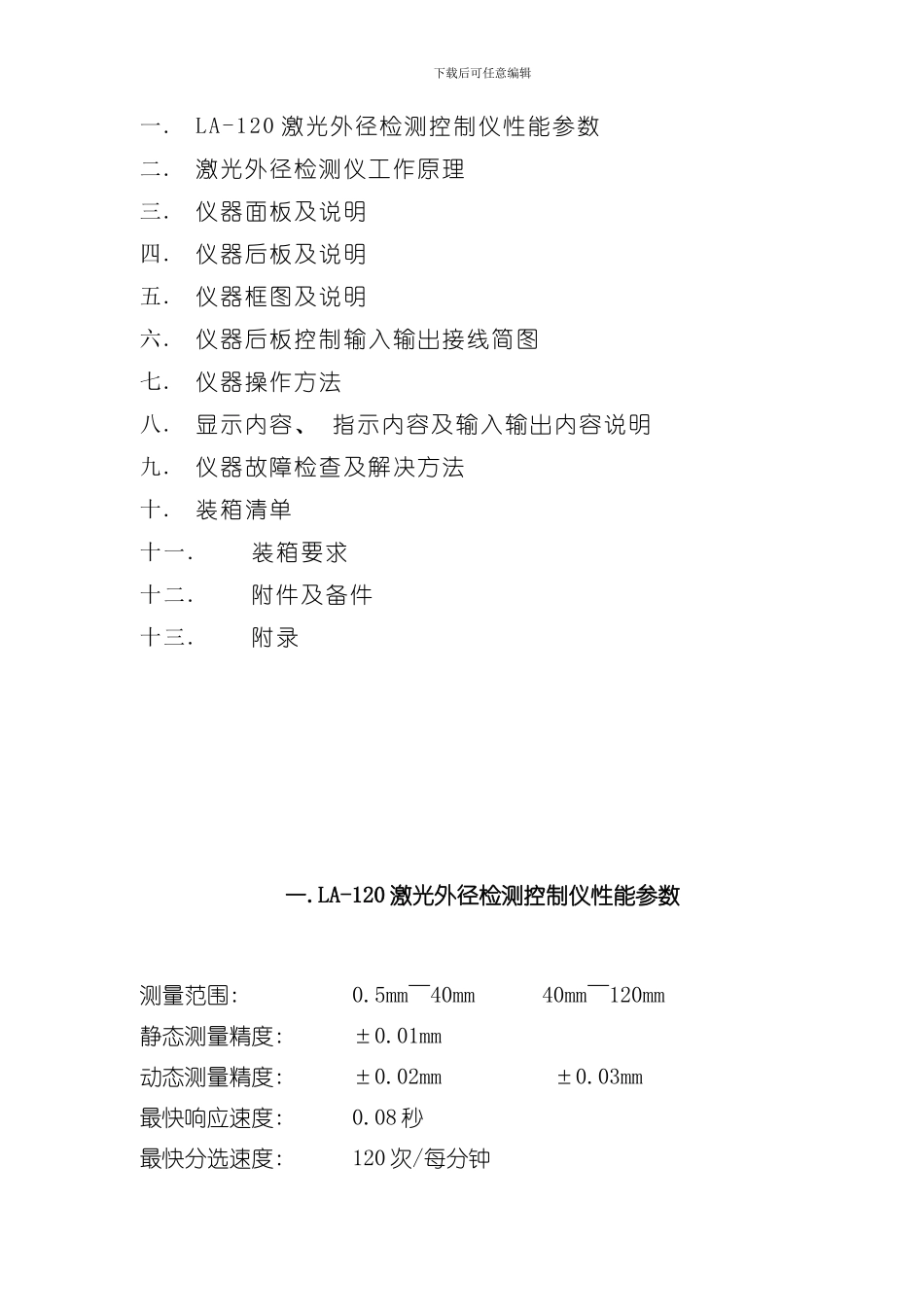

下载后可任意编辑LA-120 激光检测控制仪 技 术 说 明 书 E-mail:qclaser @ yahoo.com.cn目 录下载后可任意编辑一.LA-120 激光外径检测控制仪性能参数二.激光外径检测仪工作原理三.仪器面板及说明四.仪器后板及说明五.仪器框图及说明六.仪器后板控制输入输出接线简图七.仪器操作方法八.显示内容、 指示内容及输入输出内容说明九.仪器故障检查及解决方法十.装箱清单十一.装箱要求十二.附件及备件十三.附录一.LA-120 激光外径检测控制仪性能参数测量范围: 0.5mm～40mm 40mm～120mm静态测量精度: ±0.01mm动态测量精度: ±0.02mm ±0.03mm最快响应速度: 0.08 秒最快分选速度: 120 次/每分钟下载后可任意编辑工作电压: 220V( ＋/–10%) 50Hz功率: 50W环境温度: 50℃仪器显示方式: 5 位 LDD 数据显示 8 位 LED 状态指示仪器操作方式: 触摸式数字键盘输入仪器输入输出接口: 大屏幕显示器的通讯接口 翻板分选机构的开关控制输出七．仪器操作方法1. 根据仪器框图正确连接电源和信号电缆。2. 接通电源,仪器显示型号 LA-60 数秒种后自动进入测量工作状态,显示直径测量值。3. 利用∧∨键能够切换显示内容( 测量值、 设置值、 中间参数等, 具体内容见详细说明) 。在显示测量值或中间参数时设置无意义, 因此数字键无效; 在显示设置值时可经过数字键 0—9 来修改设置参数, 修改完成后要用写入键 IN 写入, 见状态指示灯 1 闪耀指示后, 表示修改被确认, 否则修改无效。4. 仪器采纳密码锁技术对重要参数进行保护。一般情况下显示切换在常见内容之间循环, 在编号码 LDD 指示”—”时能够写入密码, 被确认后状态指示灯 2 点亮, 指示显示切换转入所有可显示内容之间下载后可任意编辑循环, 完成设置和查询后可置复位键 R 回到常见内容循环状态, 此时状态指示灯 2 熄灭。两种显示循环方式的具体内容见详细说明。5. 利用 C/M 键可使仪器在控制测量状态/和无控制测量状态之间切换, 此时编号码 LDD 的小数点点亮/熄灭指示。测量控制状态时仪器根据参数设置要求有控制输出, 同时状态指示灯作对应的同步指示( 具体内容见详细说明) 。在无测量控制状态时仪器仅做测量显示, 一切控制输出均关闭, 对应的状态指示灯均熄灭。6. 当仪器出现非正常情况时可用复位键 R 置整机复位。整机复位时可使显示切换回到常见量循环状态。7. 当仪器出现非正常情况时可参见《仪器故障检查及解决办法》对...
