激光焊接焊缝检测标准样本

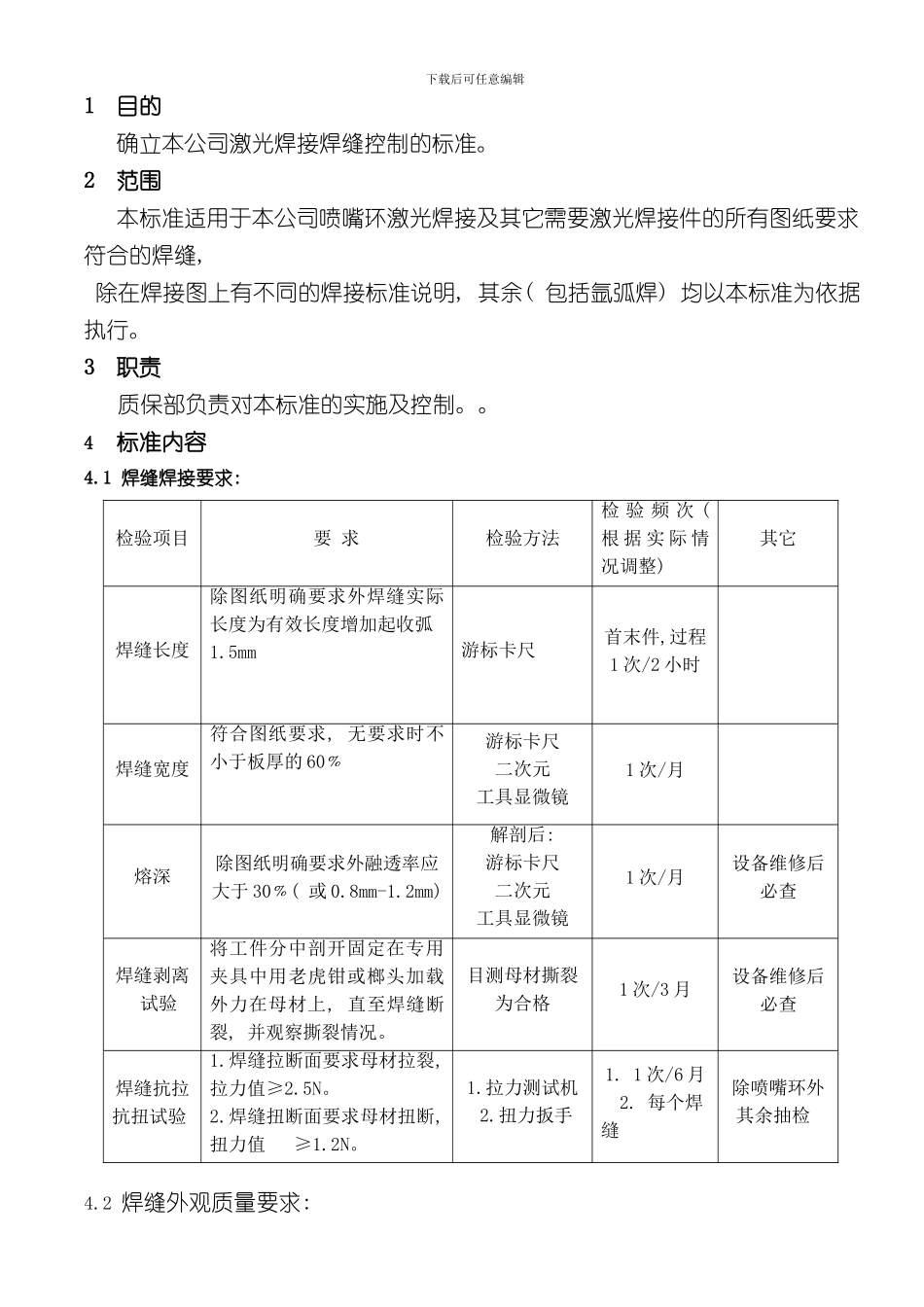

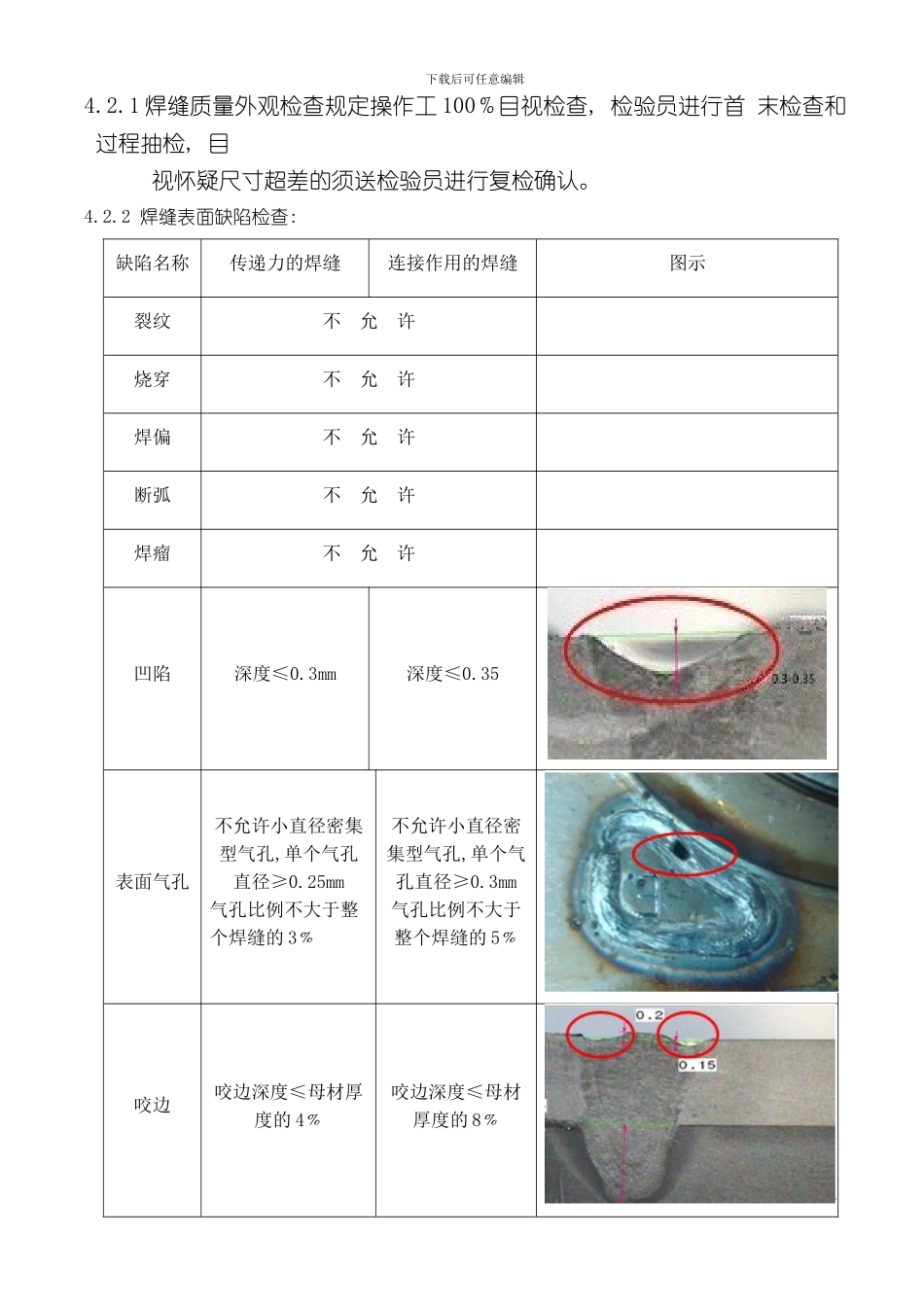

下载后可任意编辑1目的确立本公司激光焊接焊缝控制的标准。2范围本标准适用于本公司喷嘴环激光焊接及其它需要激光焊接件的所有图纸要求符合的焊缝, 除在焊接图上有不同的焊接标准说明, 其余( 包括氩弧焊) 均以本标准为依据执行。3职责质保部负责对本标准的实施及控制。。4标准内容 4.1 焊缝焊接要求: 检验项目要 求检验方法检 验 频 次 ( 根 据 实 际 情况调整) 其它焊缝长度除图纸明确要求外焊缝实际长度为有效长度增加起收弧1.5mm游标卡尺 首末件,过程1 次/2 小时焊缝宽度符合图纸要求, 无要求时不小于板厚的 60﹪游标卡尺二次元工具显微镜1 次/月熔深除图纸明确要求外融透率应大于 30﹪( 或 0.8mm-1.2mm) 解剖后: 游标卡尺二次元工具显微镜1 次/月设备维修后必查焊缝剥离试验将工件分中剖开固定在专用夹具中用老虎钳或榔头加载外力在母材上, 直至焊缝断裂, 并观察撕裂情况。目测母材撕裂为合格1 次/3 月设备维修后必查焊缝抗拉抗扭试验1.焊缝拉断面要求母材拉裂, 拉力值≥2.5N。2.焊缝扭断面要求母材扭断, 扭力值 ≥1.2N。1.拉力测试机2.扭力扳手1. 1 次/6 月2. 每个焊缝除喷嘴环外其余抽检4.2 焊缝外观质量要求: 下载后可任意编辑4.2.1 焊缝质量外观检查规定操作工 100﹪目视检查, 检验员进行首 末检查和过程抽检, 目 视怀疑尺寸超差的须送检验员进行复检确认。4.2.2 焊缝表面缺陷检查: 缺陷名称传递力的焊缝连接作用的焊缝图示裂纹不 允 许烧穿不 允 许焊偏不 允 许断弧不 允 许焊瘤不 允 许凹陷深度≤0.3mm深度≤0.35表面气孔不允许小直径密集型气孔,单个气孔直径≥0.25mm气孔比例不大于整个焊缝的 3﹪不允许小直径密集型气孔,单个气孔直径≥0.3mm气孔比例不大于整个焊缝的 5﹪咬边咬边深度≤母材厚度的 4﹪咬边深度≤母材厚度的 8﹪下载后可任意编辑弧坑不包含在焊缝长度内允许长度不得超过熔宽的 2 倍, 且不能烧穿。焊接间隙不得大于 0.2mm焊缝增高不大于 0.2 倍板的总厚度, 不超过总厚度 0.4mm表面夹渣夹渣与气孔同样推断4.3 试验标准序号类型试验项目试验方法判定标准1尺寸直线度GB/T11336- 母材断面直线度＜0.15mm2翘曲度刀口尺+塞尺L＜10 翘曲度≤0.210＜L＜12.5 翘曲度≤0.312.5＜L＜16 翘曲度≤0.53间隙公差塞尺装夹母材时 焊接间隙为 0.05mm-0.10mm4强度拉伸强度万能拉力测试机断裂面为母材即为合格5外观焊接不足目测不允许6焊接凹陷目测参照 4....
