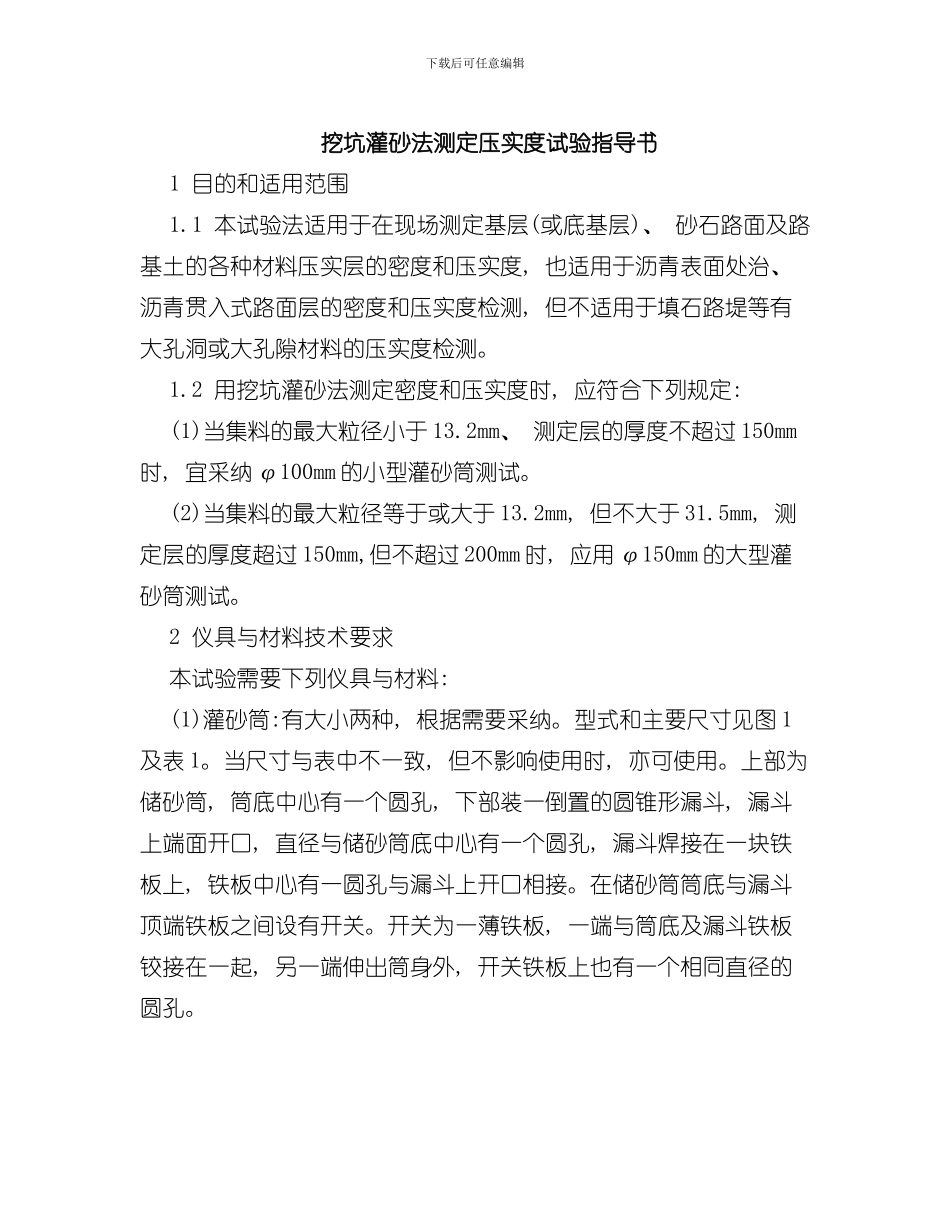

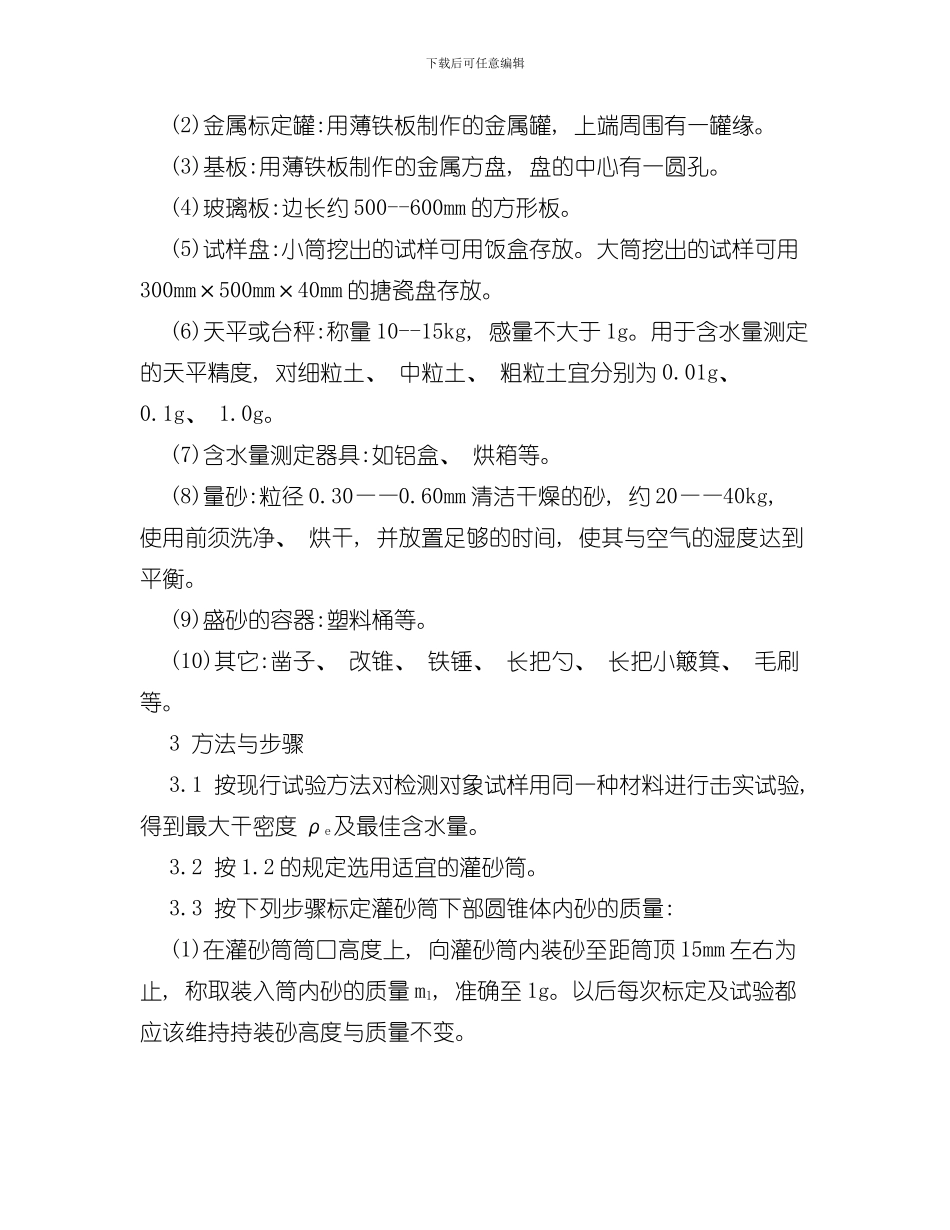

下载后可任意编辑挖坑灌砂法测定压实度试验指导书1 目的和适用范围 1.1 本试验法适用于在现场测定基层(或底基层)、 砂石路面及路基土的各种材料压实层的密度和压实度, 也适用于沥青表面处治、 沥青贯入式路面层的密度和压实度检测, 但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。 1.2 用挖坑灌砂法测定密度和压实度时, 应符合下列规定: (1)当集料的最大粒径小于 13.2mm、 测定层的厚度不超过 150mm时, 宜采纳 φ100mm 的小型灌砂筒测试。 (2)当集料的最大粒径等于或大于 13.2mm, 但不大于 31.5mm, 测定层的厚度超过 150mm,但不超过 200mm 时, 应用 φ150mm 的大型灌砂筒测试。 2 仪具与材料技术要求 本试验需要下列仪具与材料: (1)灌砂筒:有大小两种, 根据需要采纳。型式和主要尺寸见图 1及表 1。当尺寸与表中不一致, 但不影响使用时, 亦可使用。上部为储砂筒, 筒底中心有一个圆孔, 下部装一倒置的圆锥形漏斗, 漏斗上端面开口, 直径与储砂筒底中心有一个圆孔, 漏斗焊接在一块铁板上, 铁板中心有一圆孔与漏斗上开口相接。在储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板, 一端与筒底及漏斗铁板铰接在一起, 另一端伸出筒身外, 开关铁板上也有一个相同直径的圆孔。 下载后可任意编辑图 1 灌砂筒和标定罐(尺寸单位:mm)表 1 灌砂仪主要尺寸要求注: 如集料的最大粒径超过 31.5mm, 则应相应地增大灌砂筒和标定罐的尺寸。如集料的最大粒径超过 53mm, 灌砂筒和现场试洞的直径应为200mm。结 构小型罐砂筒大型灌砂筒储砂筒直径( ㎜) 100150容积( ㎝3) 21204600流沙桶直径( ㎜) 1015金属标定罐内径( ㎜) 100150外径( ㎜) 150200金属方向基板边长( ㎜) 350400深( ㎜) 4050中孔直径( ㎜) 100150下载后可任意编辑(2)金属标定罐:用薄铁板制作的金属罐, 上端周围有一罐缘。 (3)基板:用薄铁板制作的金属方盘, 盘的中心有一圆孔。 (4)玻璃板:边长约 500--600mm 的方形板。 (5)试样盘:小筒挖出的试样可用饭盒存放。大筒挖出的试样可用300mm×500mm×40mm 的搪瓷盘存放。 (6)天平或台秤:称量 10--15kg, 感量不大于 1g。用于含水量测定的天平精度, 对细粒土、 中粒土、 粗粒土宜分别为 0.01g、 0.1g、 1.0g。 (7)含水量测定器具:如铝盒、 烘箱等。 (8)量砂:粒径 0.30——0.60mm 清洁干燥的砂, 约 20——40kg, 使用前须洗净、 烘干, 并放置足够...
