火灾报警控制器安装使用说明书样本

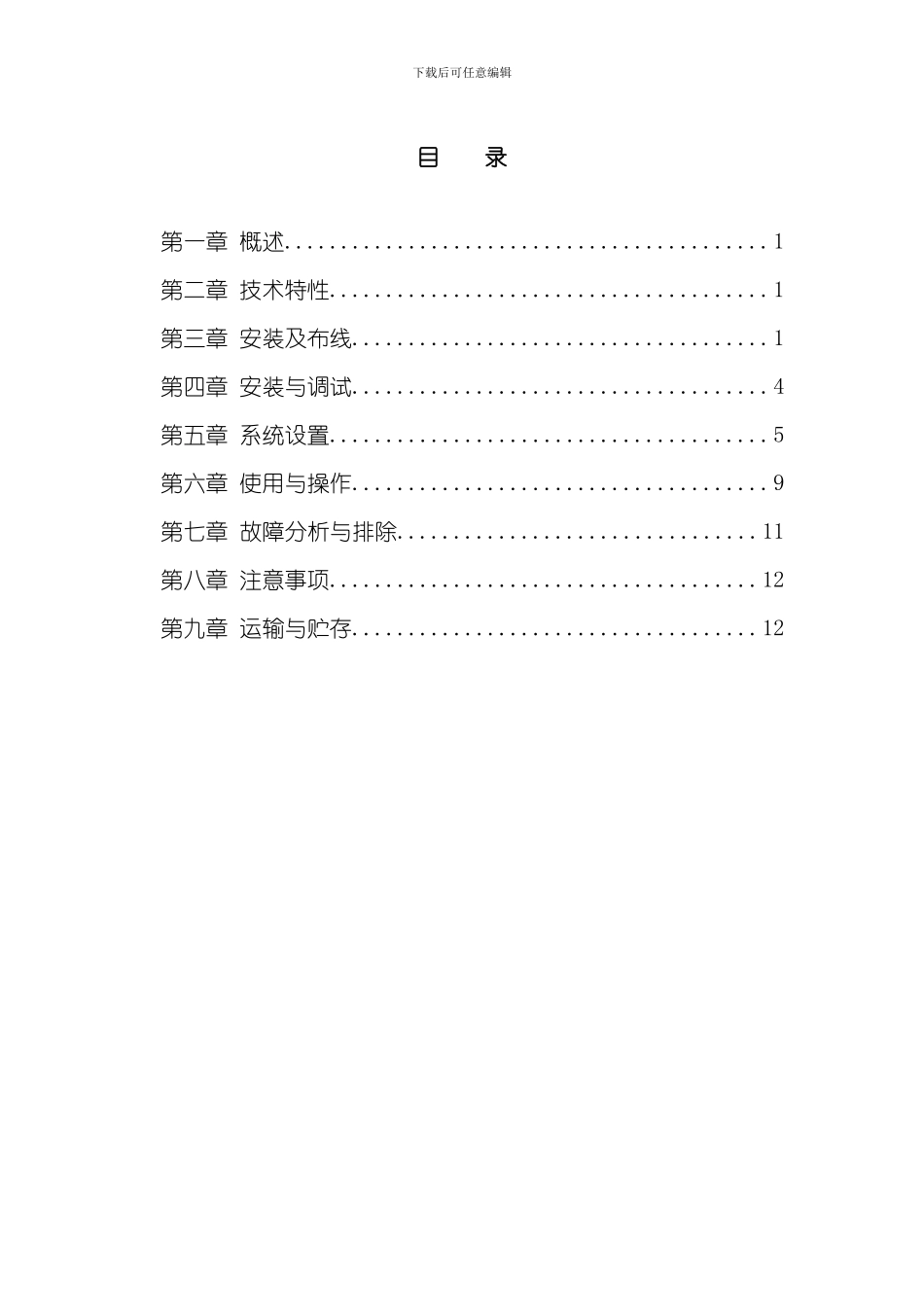

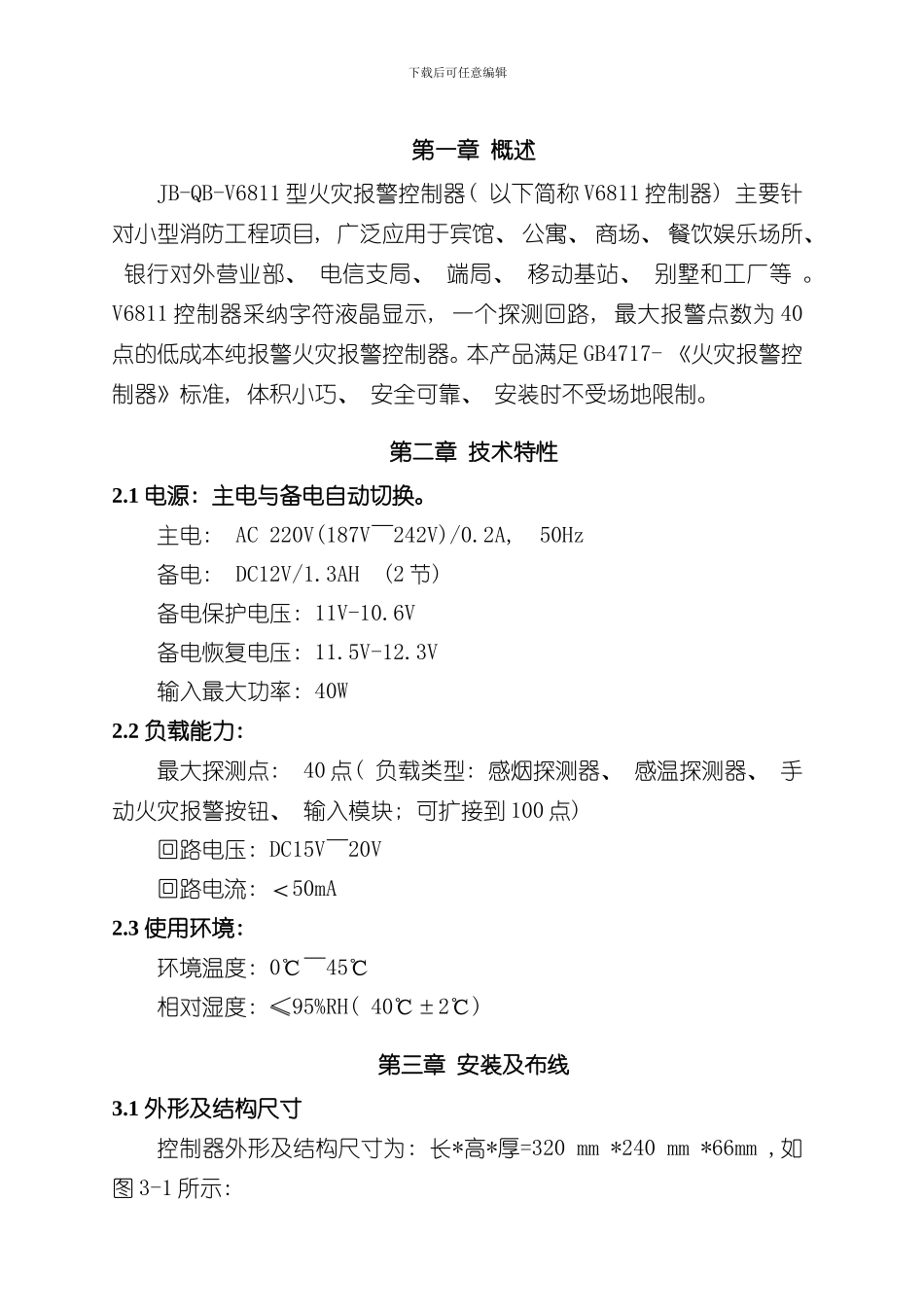

下载后可任意编辑 JB-QB-V6811 火灾报警控制器安装使用说明书(Ver 1.03, .01)北京福赛尔安全消防设备有限公司司北京福赛尔安全消防设备有限公司下载后可任意编辑目 录第一章 概述...........................................1第二章 技术特性.......................................1第三章 安装及布线.....................................1第四章 安装与调试.....................................4第五章 系统设置.......................................5第六章 使用与操作.....................................9第七章 故障分析与排除................................11第八章 注意事项......................................12第九章 运输与贮存....................................12下载后可任意编辑第一章 概述JB-QB-V6811 型火灾报警控制器( 以下简称 V6811 控制器) 主要针对小型消防工程项目, 广泛应用于宾馆、 公寓、 商场、 餐饮娱乐场所、 银行对外营业部、 电信支局、 端局、 移动基站、 别墅和工厂等 。V6811 控制器采纳字符液晶显示, 一个探测回路, 最大报警点数为 40点的低成本纯报警火灾报警控制器。本产品满足 GB4717- 《火灾报警控制器》标准, 体积小巧、 安全可靠、 安装时不受场地限制。第二章 技术特性2.1 电源: 主电与备电自动切换。主电: AC 220V(187V～242V)/0.2A, 50Hz备电: DC12V/1.3AH (2 节) 备电保护电压: 11V-10.6V备电恢复电压: 11.5V-12.3V输入最大功率: 40W2.2 负载能力: 最大探测点: 40 点( 负载类型: 感烟探测器、 感温探测器、 手动火灾报警按钮、 输入模块; 可扩接到 100 点) 回路电压: DC15V～20V回路电流: ＜50mA2.3 使用环境: 环境温度: 0℃～45℃相对湿度: ≤95%RH( 40℃±2℃) 第三章 安装及布线3.1 外形及结构尺寸控制器外形及结构尺寸为: 长*高*厚=320 mm *240 mm *66mm ,如图 3-1 所示: 下载后可任意编辑图 3-13.2 安装尺寸安装尺寸为 200 mm *190mm*260mm,如图 3-2 所示: 图 3-23.3 面板说明面板图如图 3-3 所示: 下载后可任意编辑图 3-3V6811 关键状态用发光二极管指示, 各功能如下: ◇ 主电工作( 绿) : 主电正常时灯亮, 主电欠压及主电源线断线时灯灭。◇ 备电工作( 绿) : 备电正常时灯亮, 备电欠压及备电源线断线时灯灭。◇ 火警指示( 红) : 首次火警发生时灯...
