炼铁工艺技术操作规程

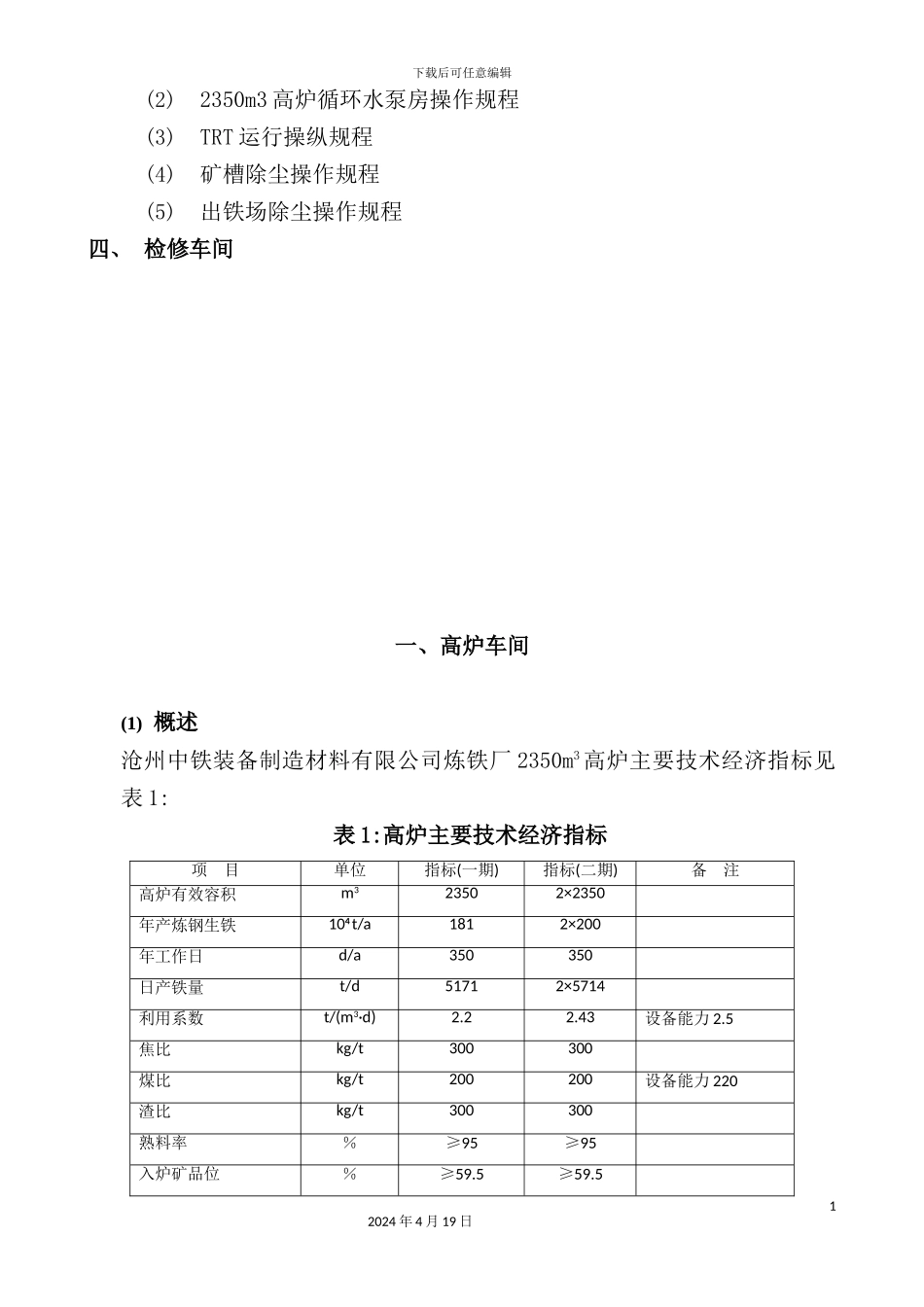

下载后可任意编辑炼铁工艺技术操作规程12024 年 4 月 19 日炼铁工艺技术操作规程炼铁部 -4-19目 录一、 高炉车间(1)概述…………………………………………………….(2)工长岗位操作规程……………………………………(3)热风炉……………………………………(4)炉前岗位(5)上料主控(6)槽下(7)高炉配管工岗位(8)InBa 渣处理(9)布袋除尘(10) 放散塔岗位(11) 天车工岗位二、 准备车间（1）槽上岗位操作规程（2）三、 运转车间(1)电动风机操作规程下载后可任意编辑(2)2350m3 高炉循环水泵房操作规程(3)TRT 运行操纵规程(4)矿槽除尘操作规程(5)出铁场除尘操作规程四、 检修车间一、高炉车间(1) 概述沧州中铁装备制造材料有限公司炼铁厂 2350m3高炉主要技术经济指标见表 1:表 1:高炉主要技术经济指标项 目单位指标(一期)指标(二期)备 注高炉有效容积m323502×2350年产炼钢生铁104 t/a1812×200年工作日d/a350350日产铁量t/d51712×5714利用系数t/(m3·d)2.22.43设备能力 2.5焦比kg/t300300煤比kg/t200200设备能力 220渣比kg/t300300熟料率％≥95≥95入炉矿品位％≥59.5≥59.512024 年 4 月 19 日下载后可任意编辑项 目单位指标(一期)指标(二期)备 注热风温度℃1200～12501200～1250设备能力 1250富氧率%2～32～3设备能力 4炉顶压力MPa0.20.2设备能力 0.25高炉一代寿命a≥15≥15无中修热风炉一代寿命a≥30≥301. 总平面布置 高炉车间位于厂区南侧,三座高炉自西向东半岛式布置,高炉出铁场铁路出铁线与水平方向夹角 350。热 INBA 渣处理设施布置在两个出铁场外侧,重力除尘器位于高炉与热风炉之间。矿槽和焦槽位于高炉北面。三座高炉煤粉喷吹及煤粉制备集中建在 2 号高炉北面。铸铁机和鱼雷罐车修理库布置在高炉东侧。主要工艺特点: (1)炉料入炉前过筛和焦丁回收入炉。槽下胶带机运输,胶带机上料。(2)采纳串罐无料钟炉顶,炉顶设计压力(0.2～0.25)MPa。(3)炉体采纳行之有效的措施,使高炉一代寿命(不中修)≥ 。(4)双出铁场,平坦化设计,汽车上出铁场。三个铁口,不设渣口。(5)采纳旋切顶燃式热风炉,预热助燃空气和煤气,设计风温 1200℃～1250℃。热风炉设计寿命≥30 年。(6)炉顶煤气采纳干法除尘和余压发电(TRT)技术。(7)炉渣处理采纳热 INBA 工艺,100％冲水渣。(8)喷煤系统采纳三罐并联、主管加分配器的喷吹方式,设计喷煤粉(200～220)kg/t 铁。(9)矿槽、出铁场及炉顶配有完善的通风除尘设施。2.高炉本体2.1 高...
