实验5 路由器静态路由配置

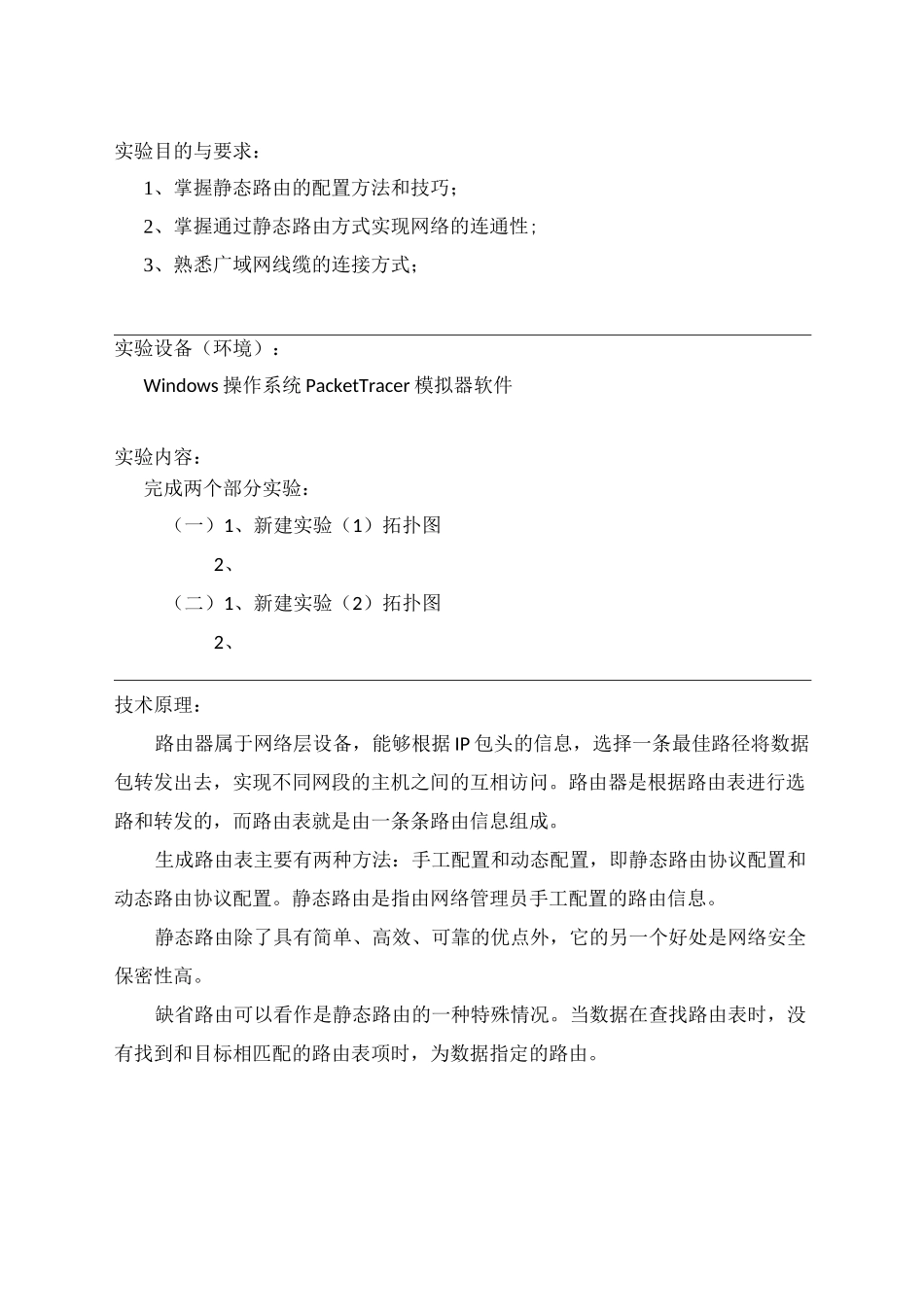

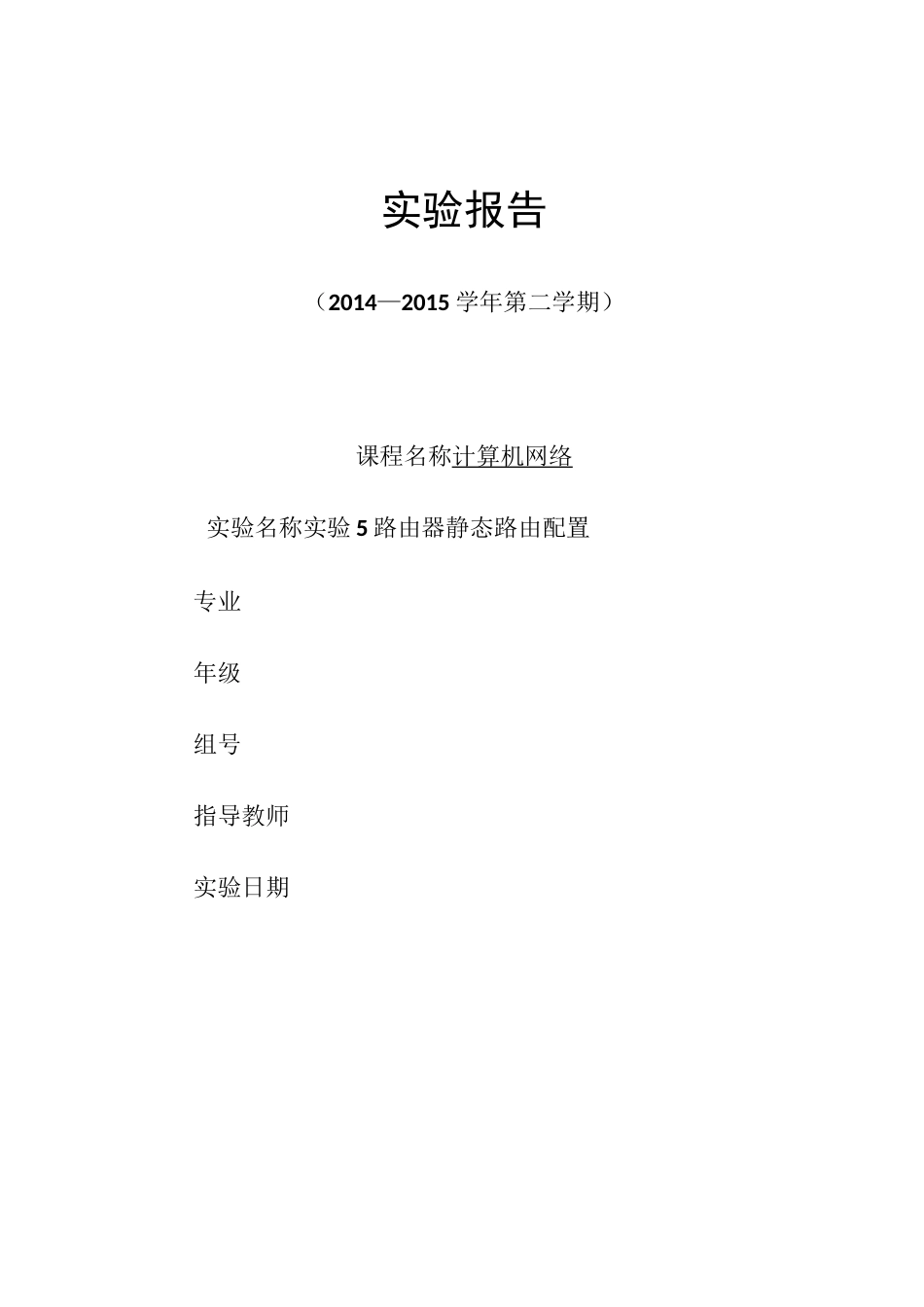

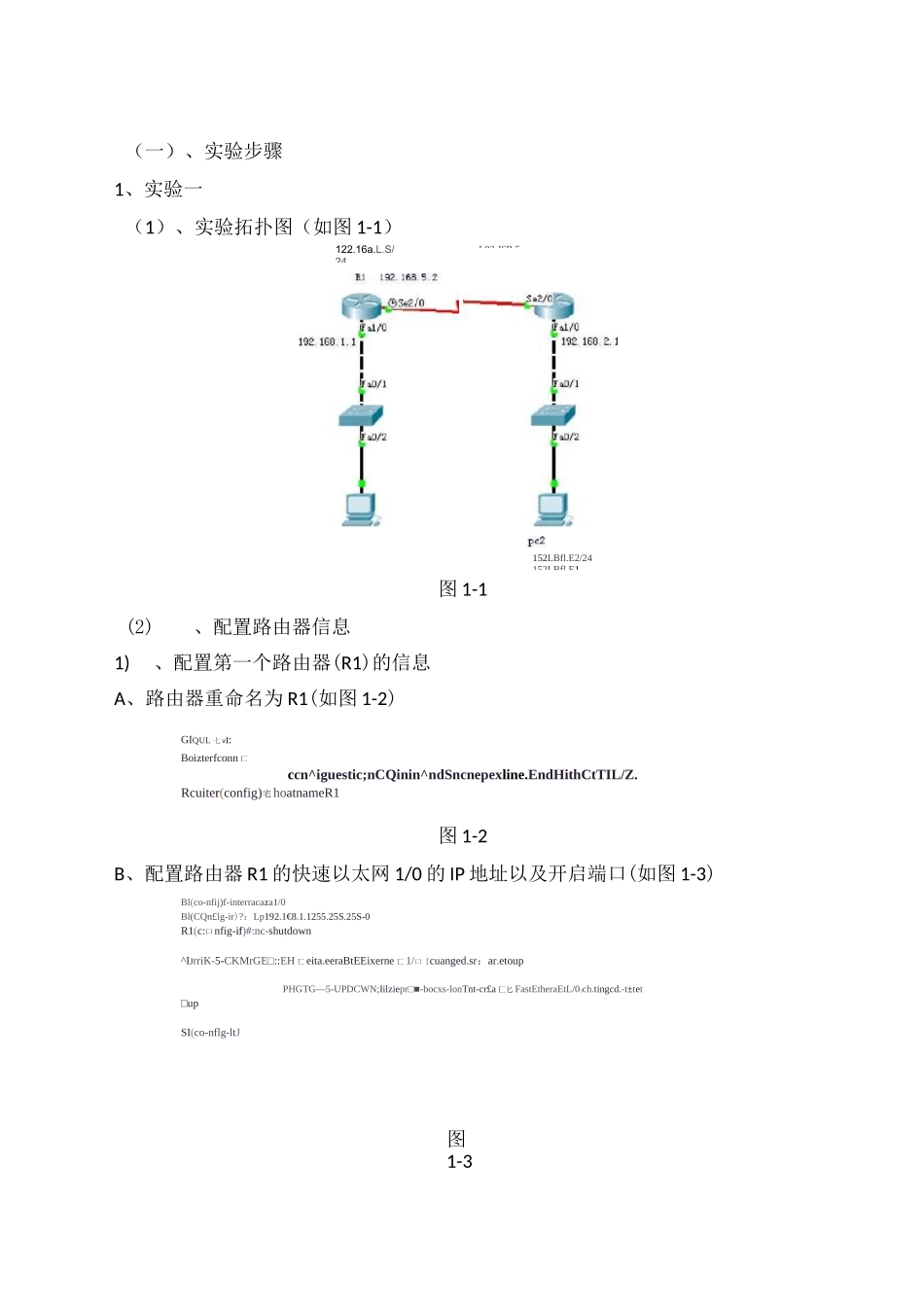

实验报告（2014—2015 学年第二学期）课程名称计算机网络实验名称实验 5 路由器静态路由配置专业年级组号指导教师实验日期实验目的与要求：1、掌握静态路由的配置方法和技巧；2、掌握通过静态路由方式实现网络的连通性;3、熟悉广域网线缆的连接方式；实验设备（环境）：Windows 操作系统 PacketTracer 模拟器软件实验内容：完成两个部分实验：（一）1、新建实验（1）拓扑图2、（二）1、新建实验（2）拓扑图2、技术原理：路由器属于网络层设备，能够根据 IP 包头的信息，选择一条最佳路径将数据包转发出去，实现不同网段的主机之间的互相访问。路由器是根据路由表进行选路和转发的，而路由表就是由一条条路由信息组成。生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。静态路由是指由网络管理员手工配置的路由信息。静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。缺省路由可以看作是静态路由的一种特殊情况。当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定的路由。图1-3（一）、实验步骤1、实验一（1）、实验拓扑图（如图 1-1）图 1-1(2)、配置路由器信息1)、配置第一个路由器(R1)的信息A、路由器重命名为 R1(如图 1-2)GIQUL 七 wI:Boizterfconn 匸ccn^iguestic;nCQinin^ndSncnepexline.EndHithCtTIL/Z.Rcuiter(config)宅hoatnameR1图 1-2B、配置路由器 R1 的快速以太网 1/0 的 IP 地址以及开启端口(如图 1-3)Bl(co-nfij)f-interracaza1/0Bl(CQn£lg-ir)?：Lp192.1€8.1.1255.25S.25S-0R1(c:口nfig-if)#:nc-shutdown^IJrriK-5-CKMrGE□::EH 匸eita.eeraBtEEixerne 匸1/口『cuanged.sr；ar.etoupPHGTG—5-UPDCWN;Iilziepr□■-bocxs-lonTnt-cr£a 匚匕 FastEtheraEtL/0?ch.tingcd.-t±tet□upSI(co-nflg-ltJ122.16a.L.S/24L92.J6B.5.152LBfl.E2/24152LBfl.E1图1-7C、手动添加模块，设置 IP 地址；且端口是 DCE 接口，必须配置时钟频率；最后开启端口（如图 1-4）fccnzig?#in.t^E±ac£2/0（config-iz^tipa-d-dress192.lcS.3.2233.235.233.0JL（conzzig-iz^clock 工atwc4CiQ0SLCccnfig-i^^tnoshurddim%LINK-3-CH=iN'&ED:InterzaczeSeriali/O^changedstatstcdcum图 1-4D、配置 R1 路由器的静态路由信息（如图 1-5）（con=ig-i=）^1（CDEizig）tiproutE192.loS.2.0.2o3.23o.□192.1-^8.o.3711（cDEizig）t&n-d.^ilt...
