电子物料检验规范

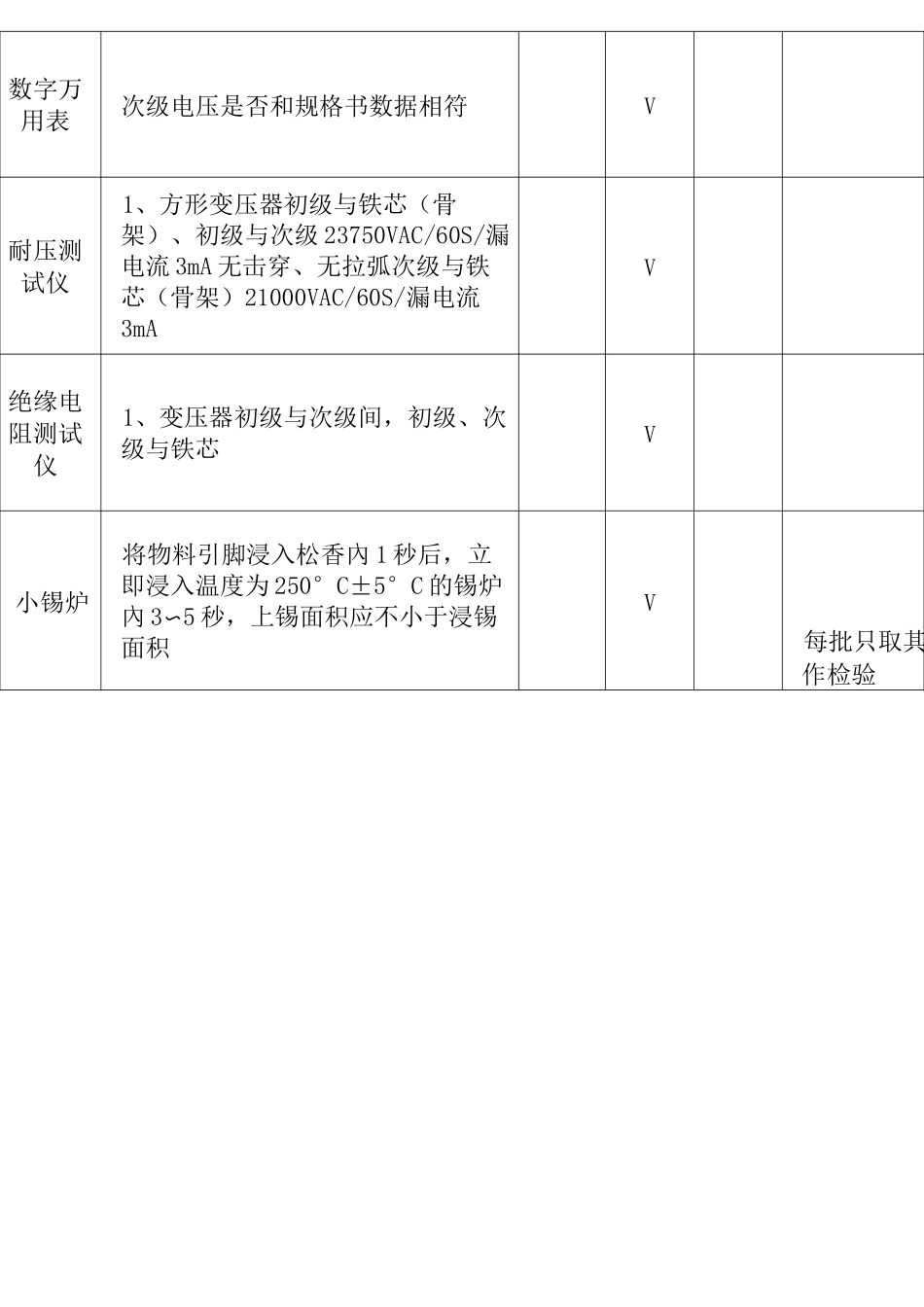

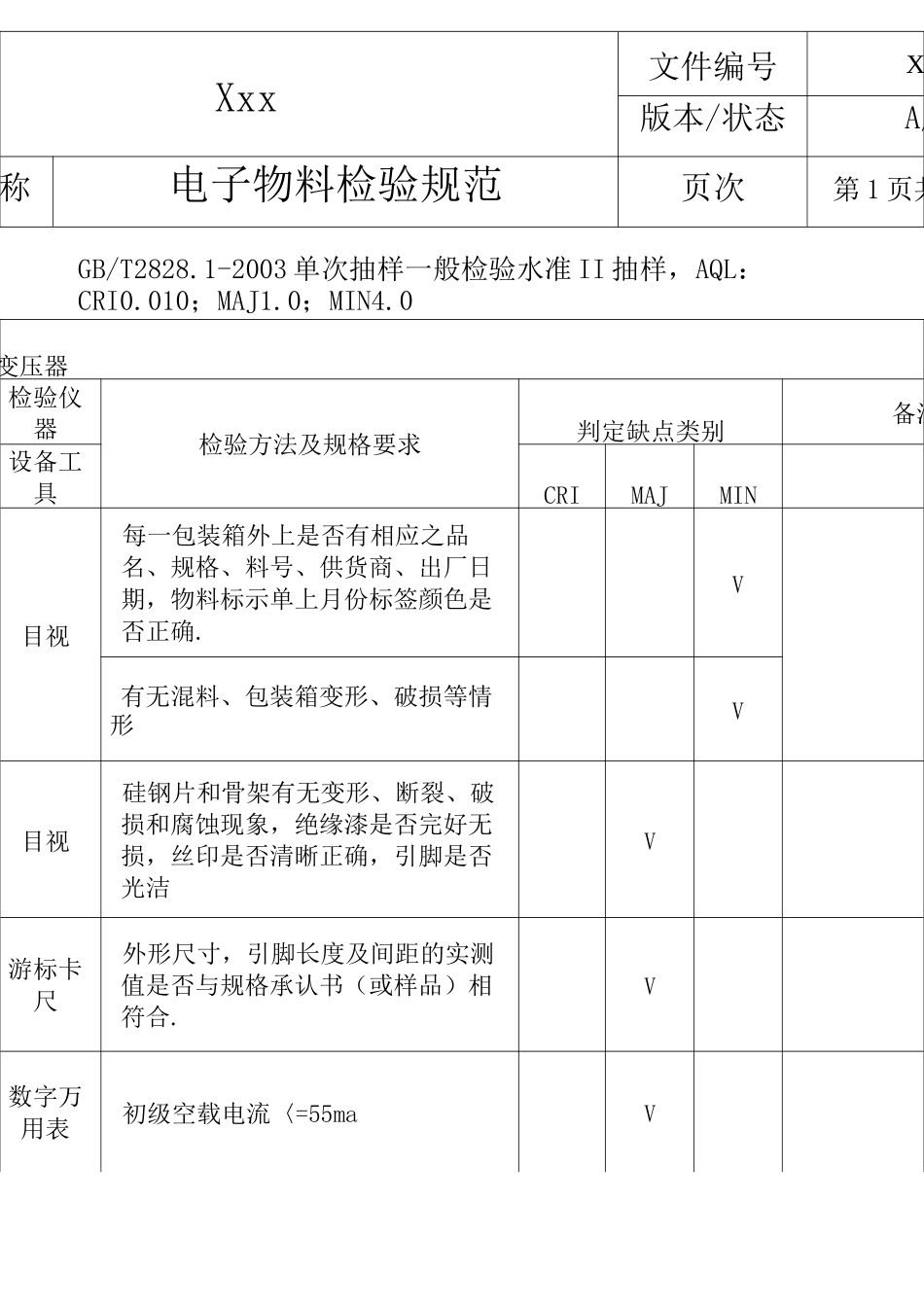

Xxx文件编号Xxx版本/状态A/0文件名称电子物料检验规范页次第 1 页共GB/T2828.1-2003 单次抽样一般检验水准 II 抽样，AQL：CRI0.010；MAJ1.0；MIN4.0:变压器检验仪器检验方法及规格要求判定缺点类别备注设备工具CRIMAJMIN目视每一包装箱外上是否有相应之品名、规格、料号、供货商、出厂日期，物料标示单上月份标签颜色是否正确.V有无混料、包装箱变形、破损等情形V目视硅钢片和骨架有无变形、断裂、破损和腐蚀现象，绝缘漆是否完好无损，丝印是否清晰正确，引脚是否光洁V游标卡尺外形尺寸，引脚长度及间距的实测值是否与规格承认书（或样品）相符合.V数字万用表初级空载电流〈=55maV数字万用表次级电压是否和规格书数据相符V耐压测试仪1、方形变压器初级与铁芯（骨架）、初级与次级 23750VAC/60S/漏电流 3mA 无击穿、无拉弧次级与铁芯（骨架）21000VAC/60S/漏电流3mAV绝缘电阻测试仪1、变压器初级与次级间，初级、次级与铁芯V小锡炉将物料引脚浸入松香內 1 秒后，立即浸入温度为 250°C±5°C 的锡炉內 3〜5 秒，上锡面积应不小于浸锡面积V每批只取其中作检验Xxx文件编号Xxx版本/状态A/0文件名称电子物料检验规范页次第 2 页共材料名称：电阻器检验仪器检验方法及规格要求判定缺点类别备注设备工具CRIMAJMIN目视每一包装箱外及内盒上是否有相应之品名、规格、料号、供货商、出厂日期，物料标示单上月份标签颜色是否正确.V有无混料、包装箱变形、破损等情形.V目视检验零件是否有氧化、变形、色码标示是否正确、清晰、脚断、破损、整形规格是否错误.V游标卡尺测试本体尺寸及脚长、脚径、脚距、柄长及柄外径（电位器）等是否付合标准,加工整形品则检查脚距.（SMD 电阻须量测其本体长、宽、厚度）试插 PCB 板.VLCRMETER1.测试其电阻是否在规格内，有无阻值超规格情形.V2.将滑动片调至最大时，测试电阻值是否正确，有无偏大、偏小或断路情形,将滑动片调至最小时，测试残留阻值是否在正常范围内（参照承认书）厂商出货检验报告，将值由最小向最大调整过程中，检查并测试电阻值是否依序增加，有无中跃或断路、接触不良情形发生，中间是否有限点设定.小锡炉温度计比重计尖嘴钳用尖嘴钳夹住本体,引脚沾 FLUX 再浸入小锡炉.3-5 秒后取出检查其吃锡面积不得小于 95%以上.VXxx文件编号Xxx版本/状态A/0文件名称电子物料检验规范页次第 3 页共材料名称：电感器检验仪器检验方法及规格要求判定缺点类别备注设备工具CRIMAJMIN目视每一包装...
