产品和零部件的分类及编码

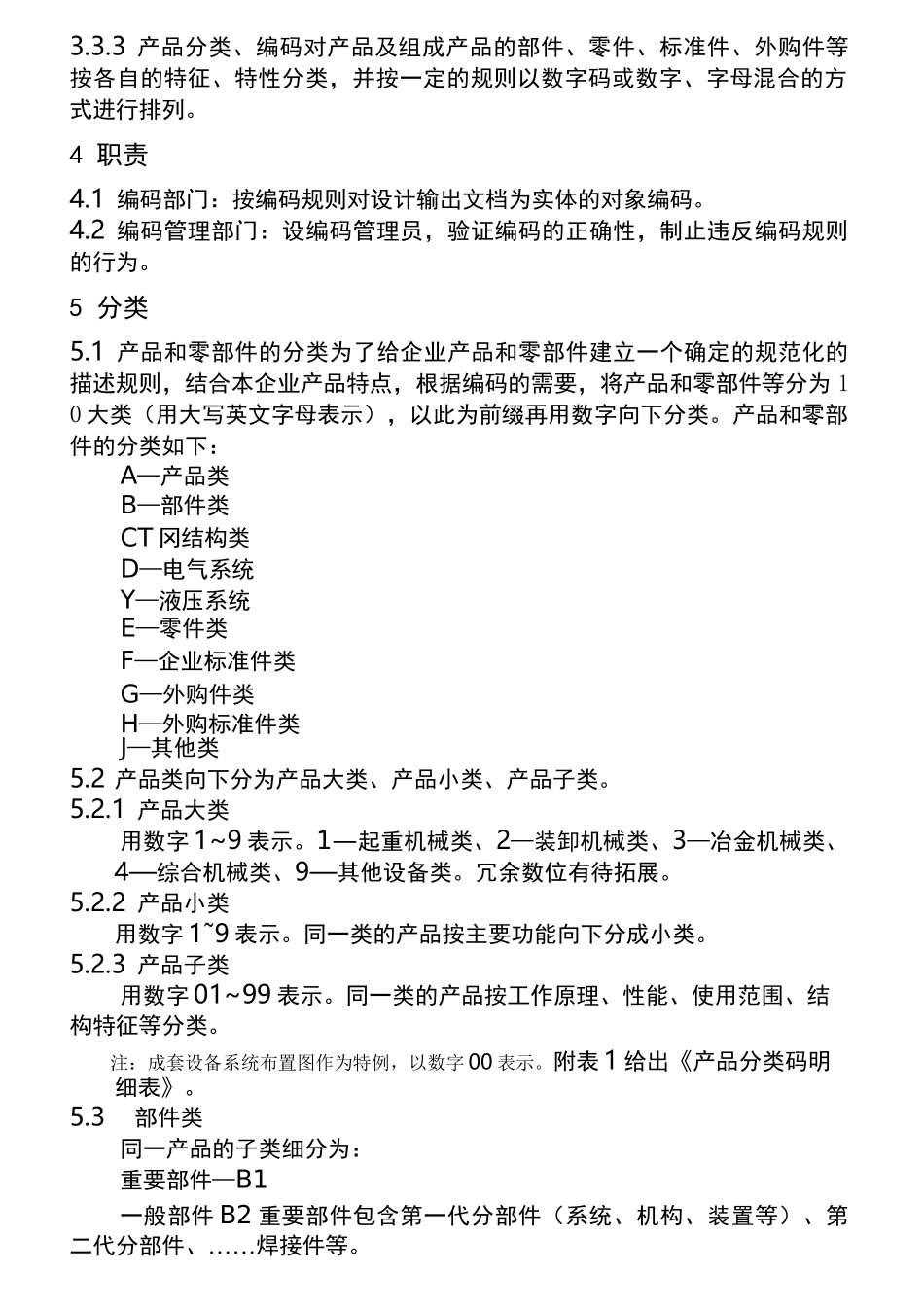

1 范围本标准规定了集团公司设计输出文档中产品和零部件的分类及编码原则和方法。本标准适用于集团公司设计输出文档中产品和零部件编码。2 规范性引用文件JB/T5054.1 产品图样及设计文件总则3 定义3.1 产品及其组成部分3.1.1 产品企业向用户或市场以商品形式提供的制成品。3.1.2 部件由若干个组成部分（零件、分部件），以可拆或不可拆的形式组成的成品。注：分部件可按其隶属关系,划分为第 1 代分部件,第 2 代分部件……。3.1.3 零件不采用装配工序制成的单一成品。3.1.4 钢结构件由各种型材通过焊接、组立、装配制成的金属结构件。3.1.5 重要部件组成产品的实现产品某种功能的主要部件，其外部特征为查询或借用次数明显多于其它部件。3.1.6 重要钢结构件查询或借用次数明显多于其它钢结构件。3.1.7 外购件本企业产品及其组成部分中采购其它企业的产品。3.2 产品图样3.2.1 零件图制造与检验零件用图样。应包括必要的数据和技术要求。3.2.2 部件图表达零件、分部件之间连接的图样。包括装配（加工）与检验所必需的数据和技术要求。3.2.3 总图表达产品及组成部分结构概况、相互关系和基本性能的图样。当总图中注有产品及其组成部分的外形、安装和连接尺寸时，可作为外形图和安装图使用。3.2.4 表格图用表格表示两个或两个以上形状相同的同类零件、部件或产品，并包括必要的数据和技术要求的图样。3.3 有关编码的概念3.3.1 编码对某一信息（产品及组成产品的部件、零件、标准件、外购件等）赋予代码的过程。3.3.2 代码是一个或一组有序的、易于计算机和人识别与处理的符号。3.3.3 产品分类、编码对产品及组成产品的部件、零件、标准件、外购件等按各自的特征、特性分类，并按一定的规则以数字码或数字、字母混合的方式进行排列。4 职责4.1 编码部门：按编码规则对设计输出文档为实体的对象编码。4.2 编码管理部门：设编码管理员，验证编码的正确性，制止违反编码规则的行为。5 分类5.1 产品和零部件的分类为了给企业产品和零部件建立一个确定的规范化的描述规则，结合本企业产品特点，根据编码的需要，将产品和零部件等分为 10 大类（用大写英文字母表示），以此为前缀再用数字向下分类。产品和零部件的分类如下：A—产品类B—部件类CT 冈结构类D—电气系统Y—液压系统E—零件类F—企业标准件类G—外购件类H—外购标准件类J—其他类5.2 产品类向下分为产品大类、产品小类、产品子类。5.2.1 产品大类用数字 1~9 ...
