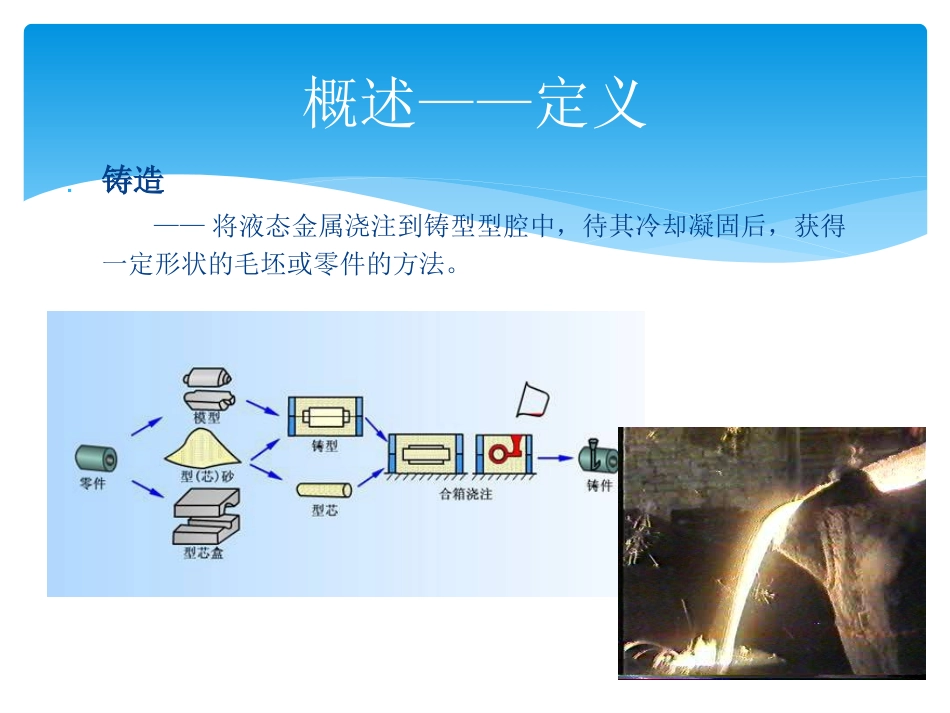

铸造基本概念概述——定义铸造——将液态金属浇注到铸型型腔中，待其冷却凝固后，获得一定形状的毛坯或零件的方法。概述——特点、分类特点铸造方法砂型铸造——90%以上；特种铸造——铸件性能较好，精度低，效率高金属型铸造、压力铸造、熔模铸造、离心铸造……优点：零件的形状复杂；工艺灵活；成本较低。缺点：机械性能较低；精度低；效率低、劳动条件差概述——本章要点本章要点金属铸造性能砂型铸造特种铸造铸造工艺设计要点铸造性能——流动性流动性——流动能力，影响到液态合金的充型能力流动性意义：流动性测量：螺旋形流动试样的长度试样越长，流动性越好流动性不足对铸件质量的影响：冷隔、浇不到易于浇注出轮廓清晰、薄而复杂的铸件；有利于非金属夹杂物和气体的上浮和排除；易于补缩及热裂纹的弥合铸造性能——流动性合金种类铸型种类浇注温度（℃）螺旋线长度（mm）铸铁C+Si=6.2%C+Si=5.9%C+Si=5.2%C+Si=4.2%砂型砂型砂型砂型1300130013001300180013001000600铸钢C=0.4%砂型砂型16001640100200铝硅合金（铝硅明）镁合金（含Al及Zn）锡青铜（Sn=10%,Zn=2%）硅黄铜（Si=1.5～4.5%）金属型（300℃）砂型砂型砂型680～72070010401100700～800400～6004201000常用合金的流动性（砂型，试样截面8×8mm）铸造性能——流动性流动性影响因素材料化学成分——结晶温度范围：恒温？一定温度区间？纯金属、共晶合金铸造工艺条件铸造工艺条件——浇注温度、浇注压力铸型材料导热性、铸型内腔形状与尺寸改善流动性措施成分（共晶或附近）透气性（好），导热系数（小）浇注温度（高）浇注压力（大）浇注系统截面尺寸铸造性能——收缩率收缩的概念——金属液在凝固和冷却时的体积和尺寸缩减。收缩液态收缩凝固收缩固态收缩形成缩孔、缩松（体收缩率）——产生变形和裂纹（线收缩率）几种铁碳合金的体积收缩率合金种类含碳量（%）浇注温度（℃）液态收缩（%）凝固收缩（%）固态收缩（%）总体积收缩（%）线收缩率（%）碳素铸钢白口铸铁灰铸铁0.353.03.51610140014001.62.43.53.04.00.17.865.4~6.33.3~4.212.4612~12.96.9~7.81.38~2.01.35~2.00.8~1.0铸造性能——收缩率收缩对铸件质量的影响影响收缩的因素:【化学成分】【工艺条件】:温度、型腔【缩孔】液态收缩和凝固收缩部分得不到补足时，在铸件的最后凝固处出现的较大的集中孔洞【缩松】是分散在铸件内的细小的缩孔。【变形与开裂】铸件凝固后继续冷却，固态收缩受到阻碍就产生铸造内应力，当内应力达到一定数值，铸件便产生变形甚至开裂砂型铸造造型材料来源广泛，成本低廉，是最常用的铸造方法，目前我国砂型铸件约占铸件产量的80%砂型铸造过程型砂模样落砂清理造型浇注铸件几种造型方法整模造型分模造型三箱造型活块造型刮板造型挖砂造型……特种铸造金属型铸造压力铸造熔模铸造离心铸造实型铸造压铸件铸造工艺设计铸造工艺图零件图铸造工艺图铸件图铸件的应用常用铸件铸铁件铸钢件铸铝铸铜……铸件毛坯形状复杂有内腔大、小件受力简单……铸铝件球铁铸件铸铜
