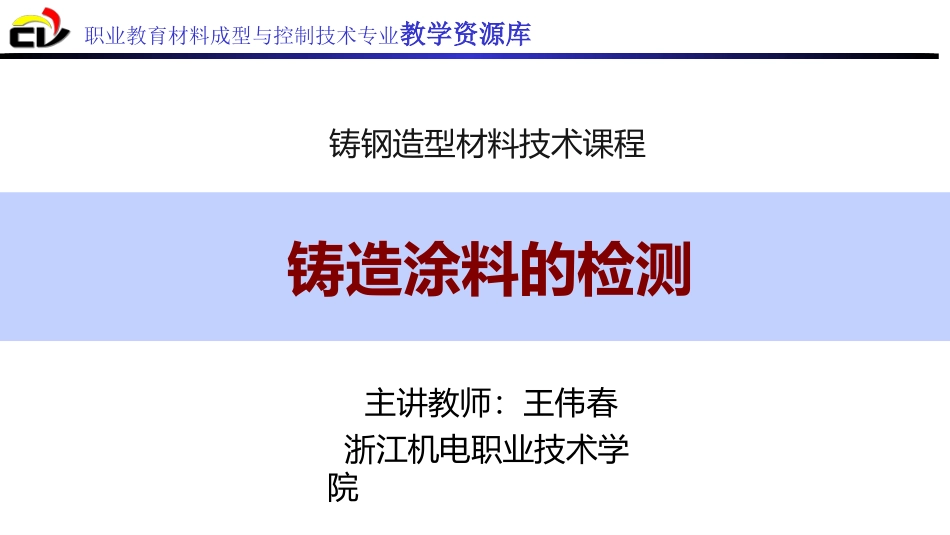

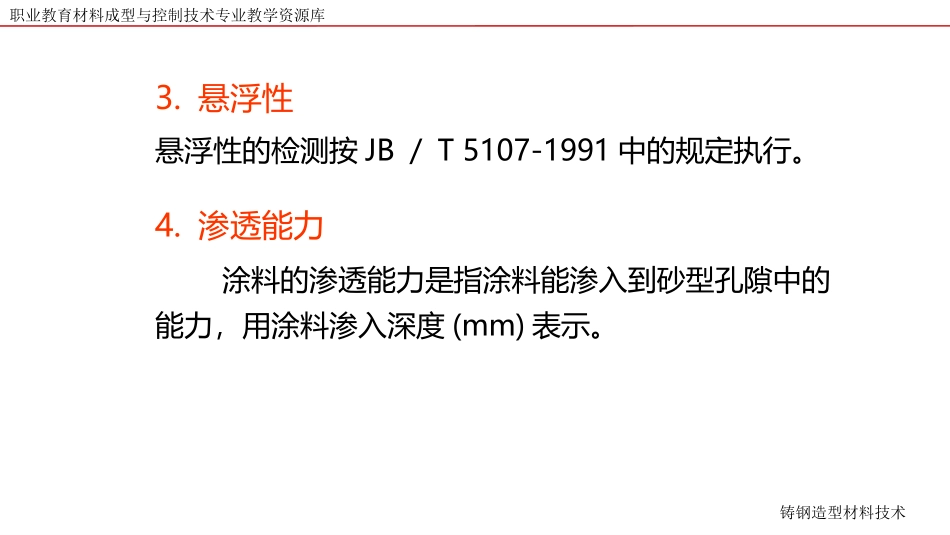

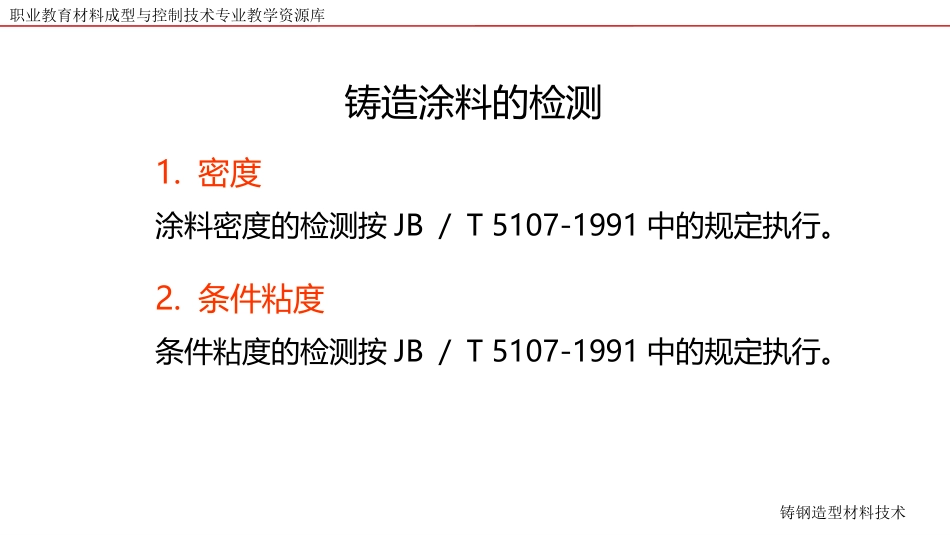

职业教育材料成型与控制技术专业教学资源库主讲教师：王伟春铸钢造型材料技术课程浙江机电职业技术学院铸造涂料的检测铸造涂料的检测职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术涂料密度的检测按JB／T5107-1991中的规定执行。1.密度条件粘度的检测按JB／T5107-1991中的规定执行。2.条件粘度职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术悬浮性的检测按JB／T5107-1991中的规定执行。3.悬浮性涂料的渗透能力是指涂料能渗入到砂型孔隙中的能力，用涂料渗入深度(mm)表示。4.渗透能力职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术（1）主要仪器：读数显微镜（放大倍数100倍）、专用的渗透性测定装置。（2）试验步骤：涂料的渗透能力测定有实际测量法和渗透性测定装置法两种。实际测量法：基体砂样采用在锤击式制样机上制成的（或在射芯机上吹制的）“8”字形试样，并经干燥或硬化。职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术试验时，将上述基体砂样浸入待测的涂料试样中，浸入深度约60mm，在涂料试样中停留3s后立即取出，再在150℃±5℃温度下烘干1h。然后将砂样从中间细腰处折断，用读数显微镜测出断口处涂料试样渗入深度。每个试样应取5点进行测定，取其算术平均值。职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术试验时，将待测的涂料试样15mL注入料斗中，并立即开动秒表，分别测出在固定时间内涂料和溶剂的渗透深度。每种涂料试样应测定3次，取其算术平均值。渗透性测定装置法：测试前，首先将经过干燥或硬化后的型（芯）砂或干砂装入渗透性测定管中，填充高度达到0刻度处。职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术涂层厚度是指涂料在砂型（芯）表面形成涂料层的厚度，用mm表示。主要仪器：湿态涂料测厚规（图1）、读数显微镜（图2，放大倍数100倍）。试验步骤：涂层厚度的测定分为湿态厚度和干态厚度两种方法。5.涂层厚度职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术图1湿态涂层厚度测量图2干态涂层厚度测量职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术（1）湿态厚度的测定：试验时，首先在砂型表面涂敷涂料，然后立即将测厚规朝向有涂料的砂型表面，从垂直方向压入湿涂层上。取出测厚规，直接观察被涂层浸湿的最短叉股和未被浸湿的最长叉股的尺寸。如被浸湿的叉股是0.15mm，未被浸湿的叉股是0.2mm，则涂层厚度为0.15～0.20mm。职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术（2）干态厚度的测定：涂层的干态厚度可在涂料烘干或点燃干燥后，通过折断砂型基体试样，用读数显微镜测出断口处基体试样上表面涂料层厚度。职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术涂料发气量和发气率的检测按JB／T5107-1991中的规定执行。6.发气量和发气率图3发气量测定仪职业教育材料成型与控制技术专业教学资源库铸钢造型材料技术谢谢Thankyou
