盘扣脚手架技术交底记录

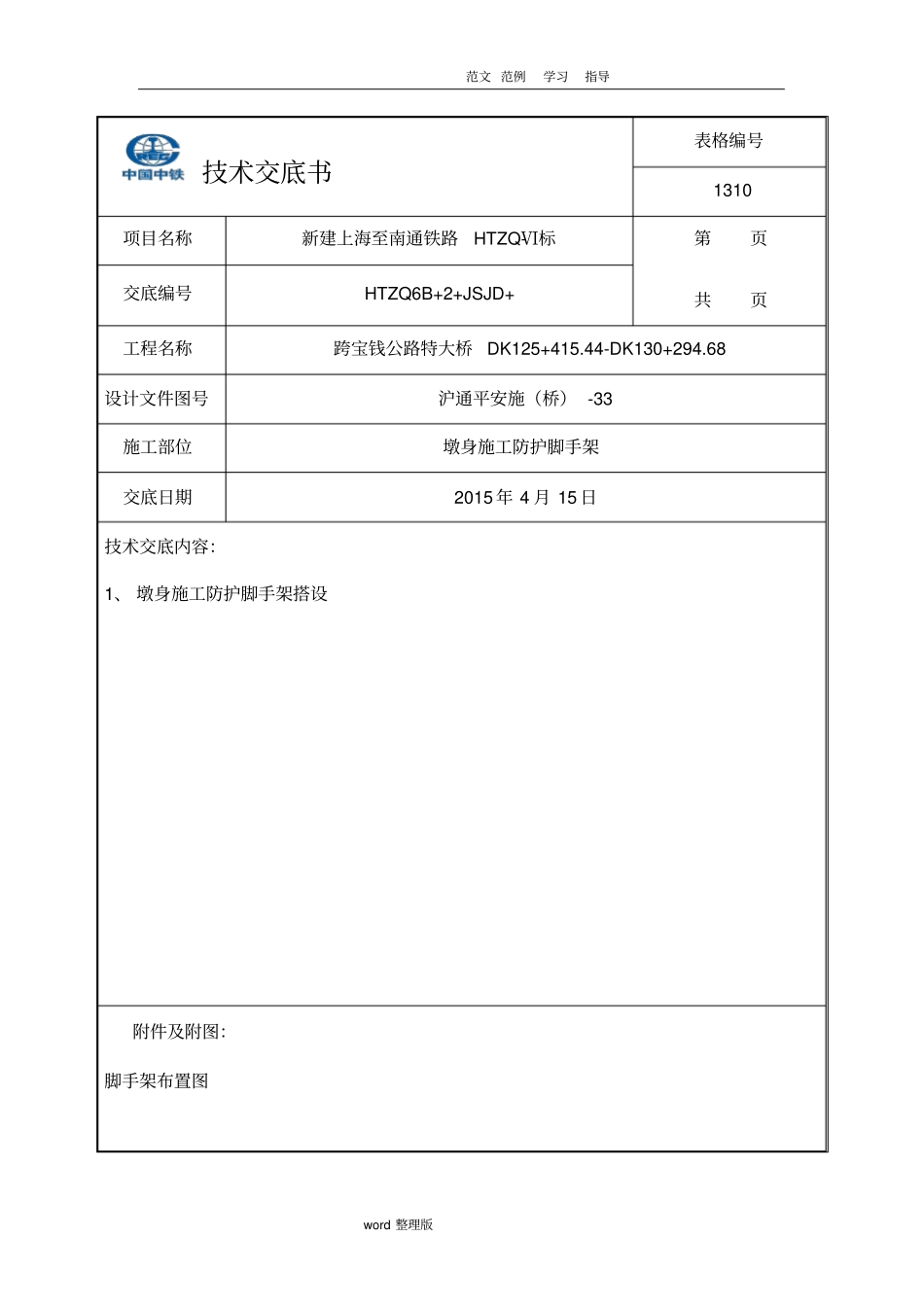

盘扣脚手架技术交底记录_第1页
1/8

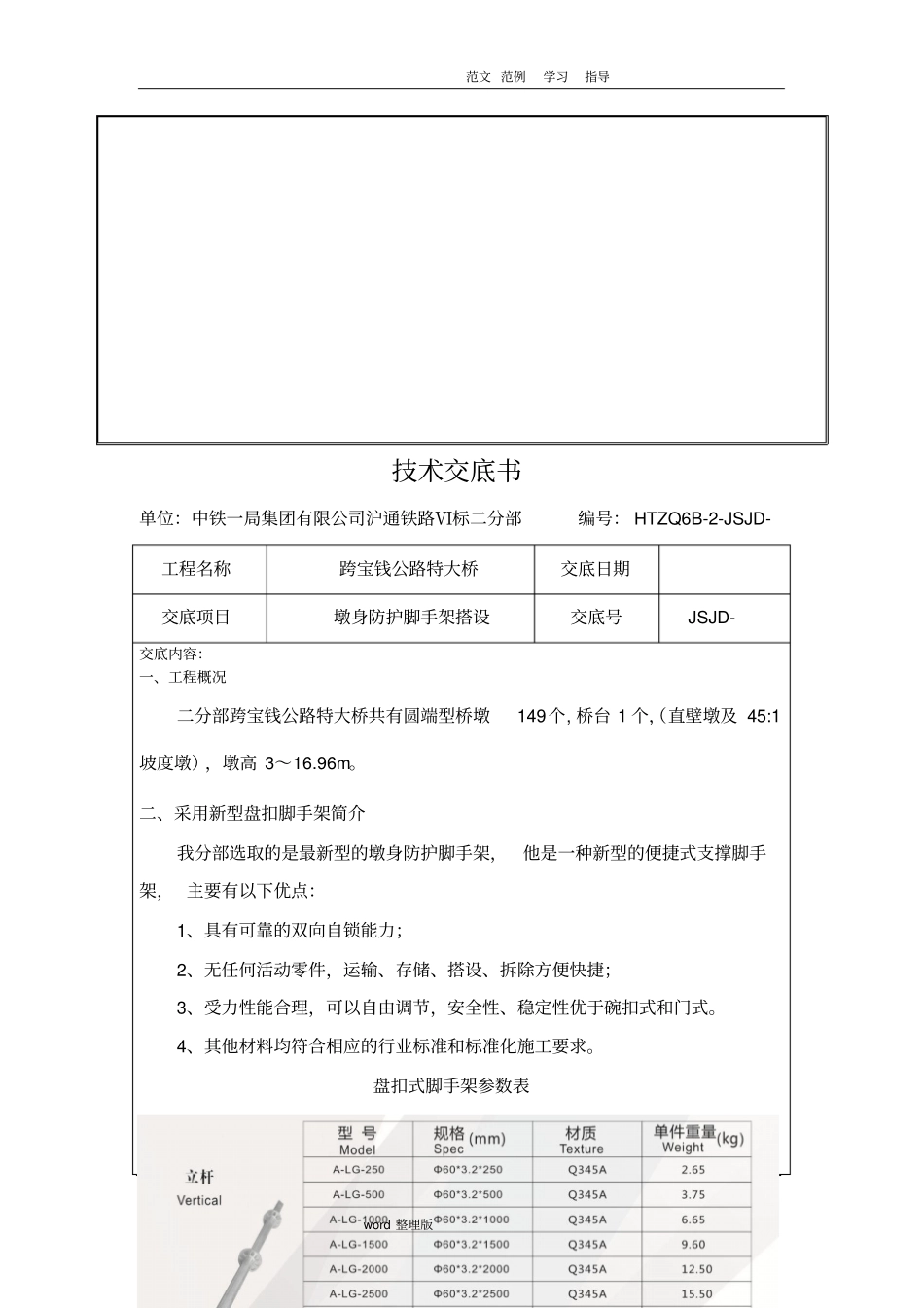

盘扣脚手架技术交底记录_第2页
2/8

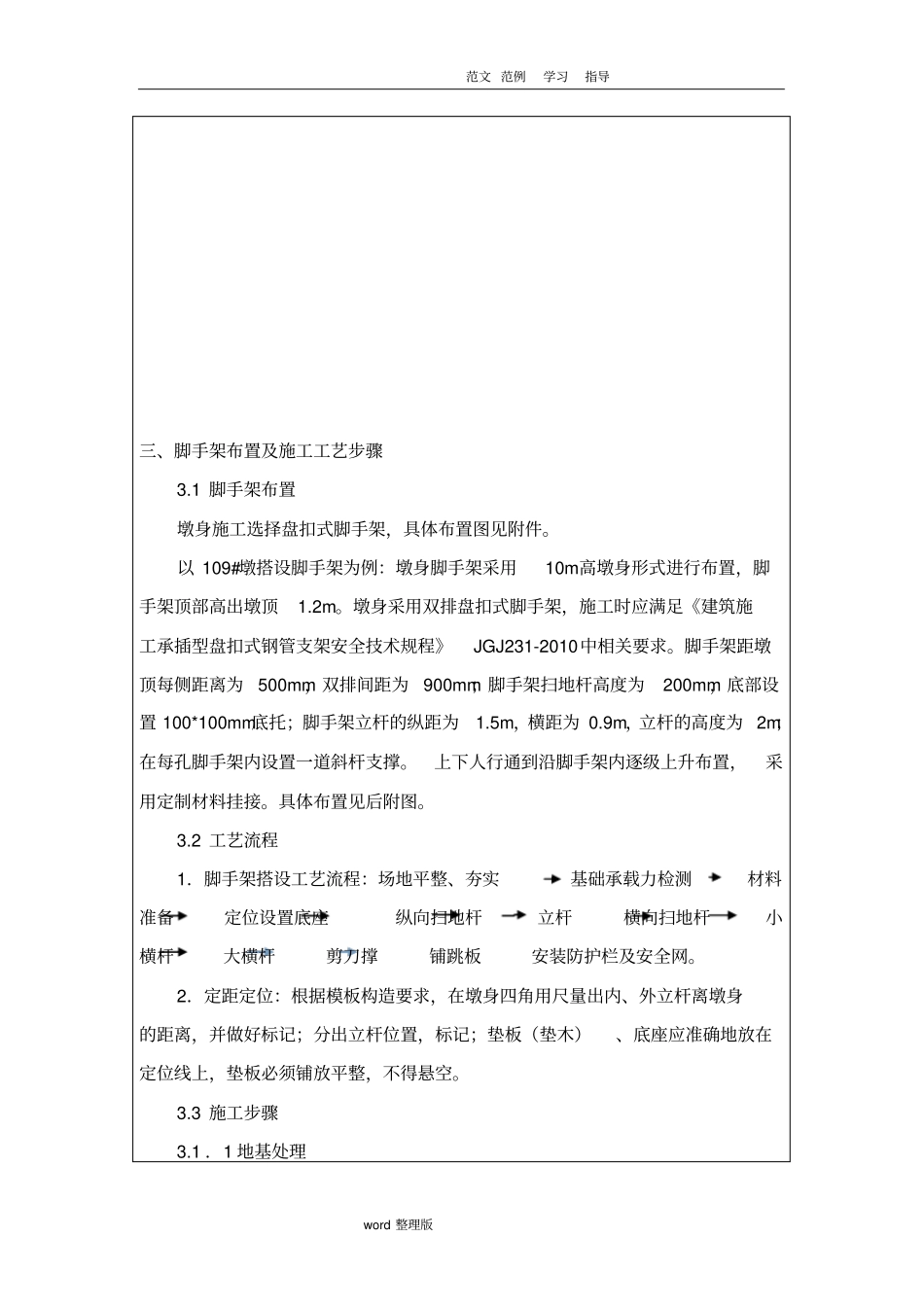

盘扣脚手架技术交底记录_第3页
3/8
范文 范例学习指导word 整理版技术交底书表格编号1310 项目名称新建上海至南通铁路HTZQ-Ⅵ标第页共页交底编号HTZQ6B+2+JSJD+ 工程名称跨宝钱公路特大桥DK125+415.44-DK130+294.68 设计文件图号沪通平安施(桥) -33 施工部位墩身施工防护脚手架交底日期2015 年 4 月 15 日技术交底内容:1、 墩身施工防护脚手架搭设附件及附图:脚手架布置图范文 范例学习指导word 整理版技术交底书单位:中铁一局集团有限公司沪通铁路Ⅵ标二分部编号: HTZQ6B-2-JSJD- 工程名称跨宝钱公路特大桥交底日期交底项目墩身防护脚手架搭设交底号JSJD- 交底内容:一、工程概况二分部跨宝钱公路特大桥共有圆端型桥墩149个, 桥台 1 个,(直壁墩及 45:1坡度墩),墩高 3~16.96m。二、采用新型盘扣脚手架简介我分部选取的是最新型的墩身防护脚手架,他是一种新型的便捷式支撑脚手架, 主要有以下优点:1、具有可靠的双向自锁能力;2、无任何活动零件,运输、存储、搭设、拆除方便快捷;3、受力性能合理,可以自由调节,安全性、稳定性优于碗扣式和门式。4、其他材料均符合相应的行业标准和标准化施工要求。盘扣式脚手架参数表范文 范例学习指导word 整理版三、脚手架布置及施工工艺步骤3.1 脚手架布置墩身施工选择盘扣式脚手架,具体布置图见附件。以 109#墩搭设脚手架为例:墩身脚手架采用10m高墩身形式进行布置,脚手架顶部高出墩顶1.2m。墩身采用双排盘扣式脚手架,施工时应满足《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010中相关要求。脚手架距墩顶每侧距离为500mm,双排间距为900mm;脚手架扫地杆高度为200mm,底部设置 100*100mm底托;脚手架立杆的纵距为1.5m,横距为 0.9m,立杆的高度为 2m;在每孔脚手架内设置一道斜杆支撑。上下人行通到沿脚手架内逐级上升布置,采用定制材料挂接。具体布置见后附图。3.2 工艺流程1.脚手架搭设工艺流程:场地平整、夯实基础承载力检测材料准备定位设置底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑铺跳板安装防护栏及安全网。2.定距定位:根据模板构造要求,在墩身四角用尺量出内、外立杆离墩身的距离,并做好标记;分出立杆位置,标记;垫板(垫木)、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。3.3 施工步骤3.1 .1 地基处理范文 范例学习指导word 整理版根据现场实际情况, 承台边缘距墩身距离足够的情况下,脚手架立杆可直接立在承台上,只需设钢垫板垫...
