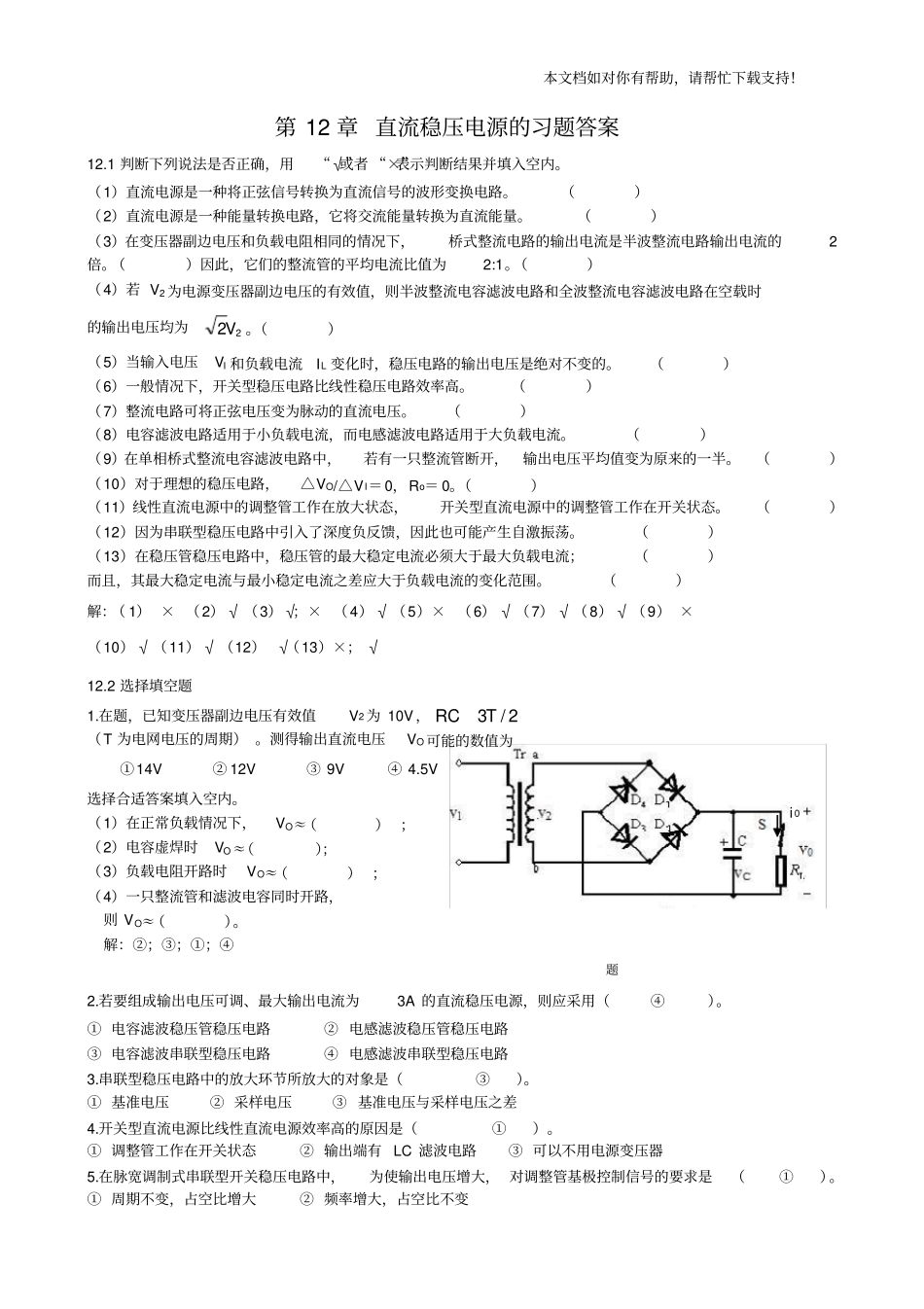

本文档如对你有帮助，请帮忙下载支持！第 12 章 直流稳压电源的习题答案12.1 判断下列说法是否正确，用“√”或者 “×”表示判断结果并填入空内。（1）直流电源是一种将正弦信号转换为直流信号的波形变换电路。（）（2）直流电源是一种能量转换电路，它将交流能量转换为直流能量。（）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（）因此，它们的整流管的平均电流比值为2:1。（）（4）若 V2 为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22V 。（）（5）当输入电压VI 和负载电流IL 变化时，稳压电路的输出电压是绝对不变的。（）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。（）（7）整流电路可将正弦电压变为脉动的直流电压。（）（8）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。（）（9）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。（）（10）对于理想的稳压电路，△VO/△VI＝0，Ro＝ 0。（）（11）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。（）（12）因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。（）（13）在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流；（）而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。（）解：（ 1） × （2）√ （3）√；× （4）√（5）× （6） √（7） √（8）√（9） ×（10）√（11）√ （12） √（13）×； √12.2 选择填空题1.在题，已知变压器副边电压有效值V2 为 10V ，2/3TRC（T 为电网电压的周期） 。测得输出直流电压VO可能的数值为①14V ② 12V ③ 9V ④ 4.5V 选择合适答案填入空内。（1）在正常负载情况下，VO≈（） ；（2）电容虚焊时VO≈（）；（3）负载电阻开路时VO≈（） ；（4）一只整流管和滤波电容同时开路，则 VO≈（）。解：②；③；①；④题2.若要组成输出电压可调、最大输出电流为3A 的直流稳压电源，则应采用（④）。① 电容滤波稳压管稳压电路② 电感滤波稳压管稳压电路③ 电容滤波串联型稳压电路④ 电感滤波串联型稳压电路3.串联型稳压电路中的放大环节所放大的对象是（③）。① 基准电压② 采样电压③ 基准电压与采样电压之差4.开关型直流电源...
