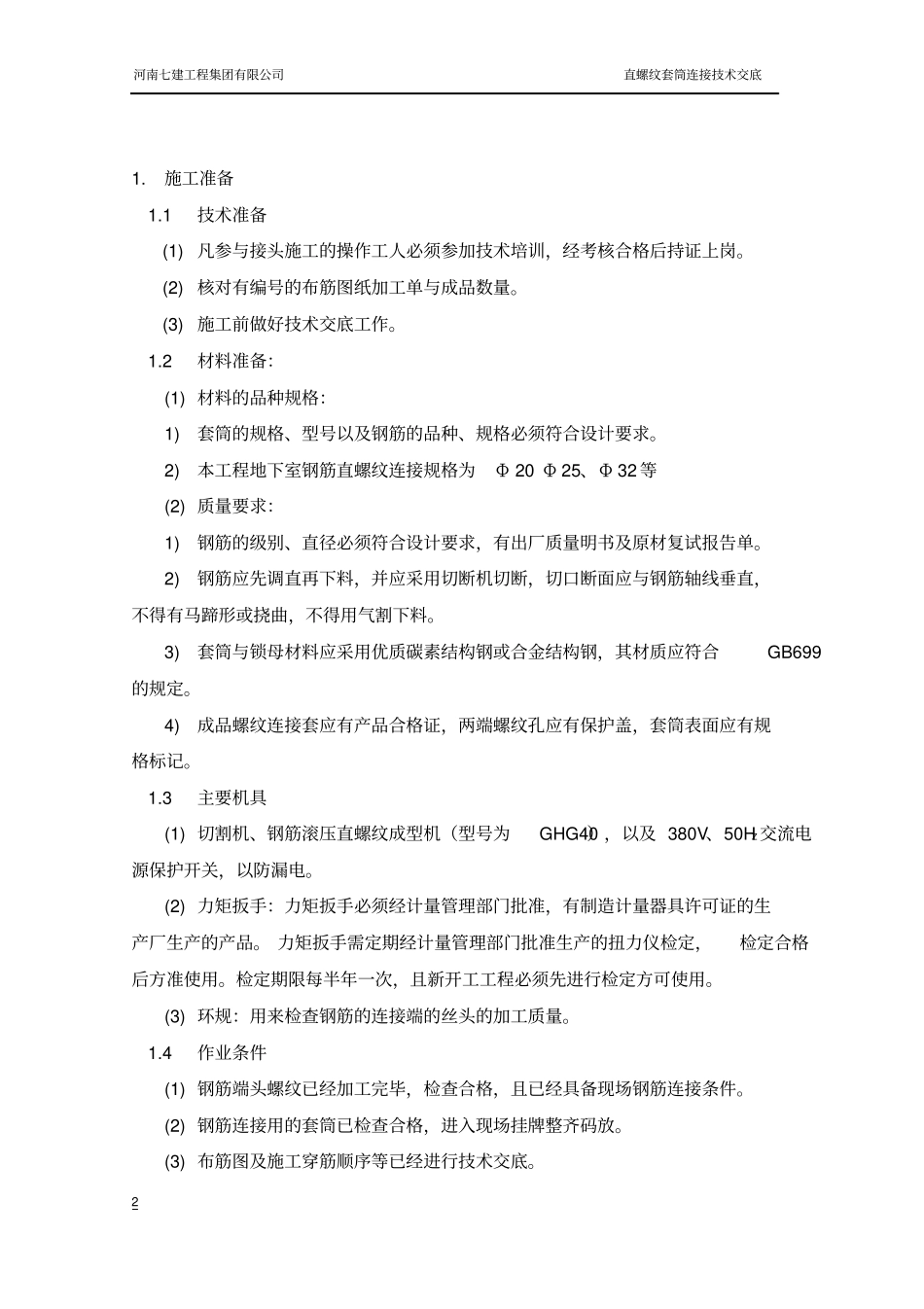

郑州大学建筑科技研究院钢筋剥肋滚压直螺纹连接技术交底编制:审核:审批:编制时间: 2014 年月日河南七建工程集团有限公司直螺纹套筒连接技术交底2 1.施工准备1.1技术准备(1) 凡参与接头施工的操作工人必须参加技术培训,经考核合格后持证上岗。(2) 核对有编号的布筋图纸加工单与成品数量。(3) 施工前做好技术交底工作。1.2材料准备:(1) 材料的品种规格:1)套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。2)本工程地下室钢筋直螺纹连接规格为Φ 20 Φ 25、Φ 32 等(2) 质量要求:1)钢筋的级别、直径必须符合设计要求,有出厂质量明书及原材复试报告单。2)钢筋应先调直再下料,并应采用切断机切断,切口断面应与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料。3)套筒与锁母材料应采用优质碳素结构钢或合金结构钢,其材质应符合GB699的规定。4)成品螺纹连接套应有产品合格证,两端螺纹孔应有保护盖,套筒表面应有规格标记。1.3主要机具(1) 切割机、钢筋滚压直螺纹成型机(型号为GHG40),以及 380V、50HZ交流电源保护开关,以防漏电。(2) 力矩扳手:力矩扳手必须经计量管理部门批准,有制造计量器具许可证的生产厂生产的产品。 力矩扳手需定期经计量管理部门批准生产的扭力仪检定,检定合格后方准使用。检定期限每半年一次,且新开工工程必须先进行检定方可使用。(3) 环规:用来检查钢筋的连接端的丝头的加工质量。1.4作业条件(1) 钢筋端头螺纹已经加工完毕,检查合格,且已经具备现场钢筋连接条件。(2) 钢筋连接用的套筒已检查合格,进入现场挂牌整齐码放。(3) 布筋图及施工穿筋顺序等已经进行技术交底。河南七建工程集团有限公司直螺纹套筒连接技术交底3 2.材料 和质量要求2.1材料的关键要求(1) 钢筋应符合国家标准的要求,复验合格。(2) 套筒与锁母材料的材质应符合规定要求。2.2技术关键要求(1) 钢筋直螺纹接头套丝及连接操作人员必须经过培训,考核,持证上岗。(2) 钢筋端头螺纹加工按照标准规定,且牙形要逐个进行量规检查。2.3质量关键要求(1) 钢筋套丝后的螺牙应符合质量标准。(2) 钢筋切口端面及丝头锥度、牙形、螺距等应符合质量标准,并与连接套筒螺纹规格相匹配。2.4职业健康安全关键要求(1) 除应严格执行建筑工程有关安全施工的规程及规定外,还应注意下列安全事项:(2) 参加施工的作业人员必须经过考核合格,并经三级安全教育后方能上岗。(3) 用电设备均应设三级保护,严格按用电安...
