直螺纹钢筋接头资料

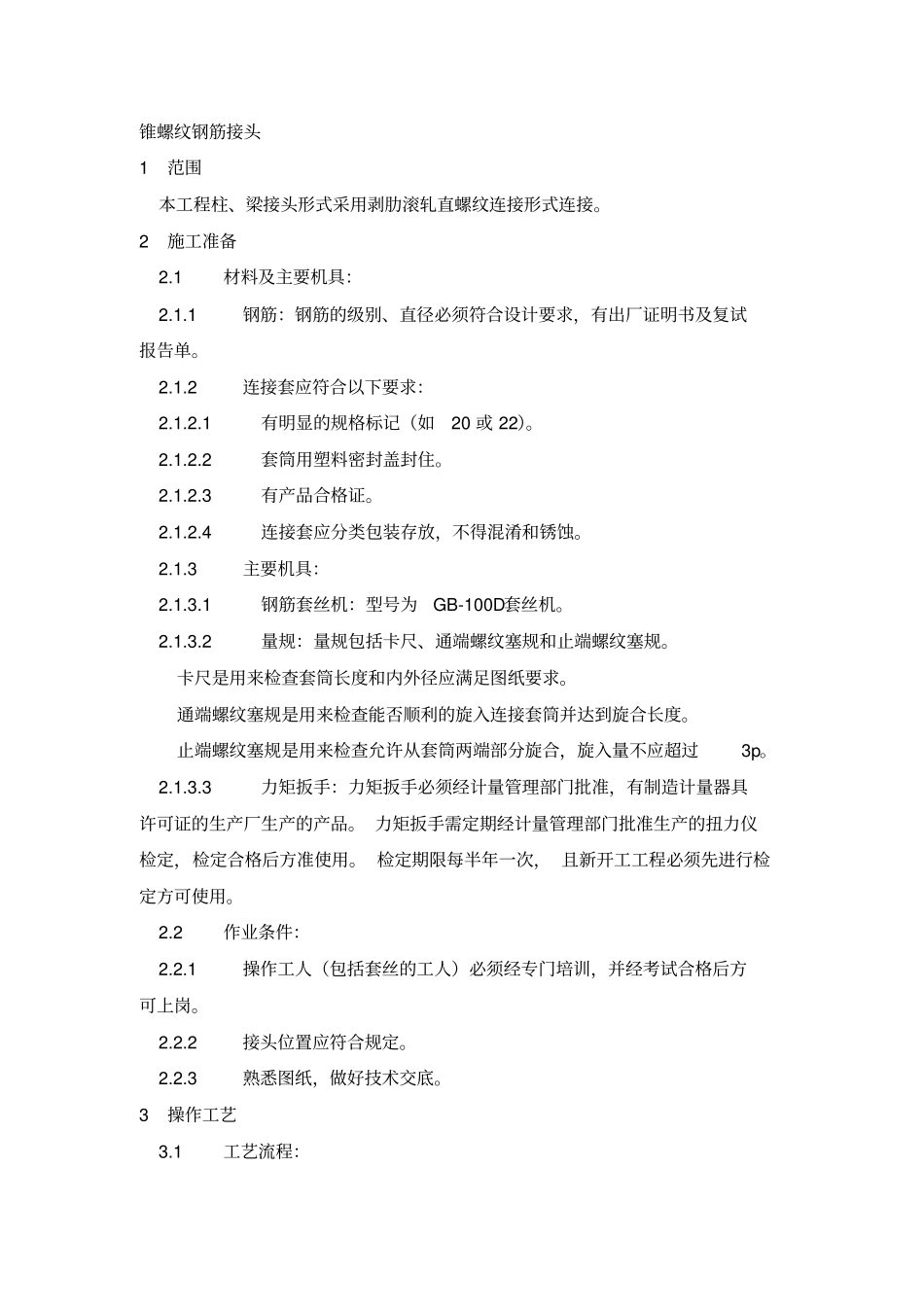

直螺纹钢筋接头资料_第1页
1/8

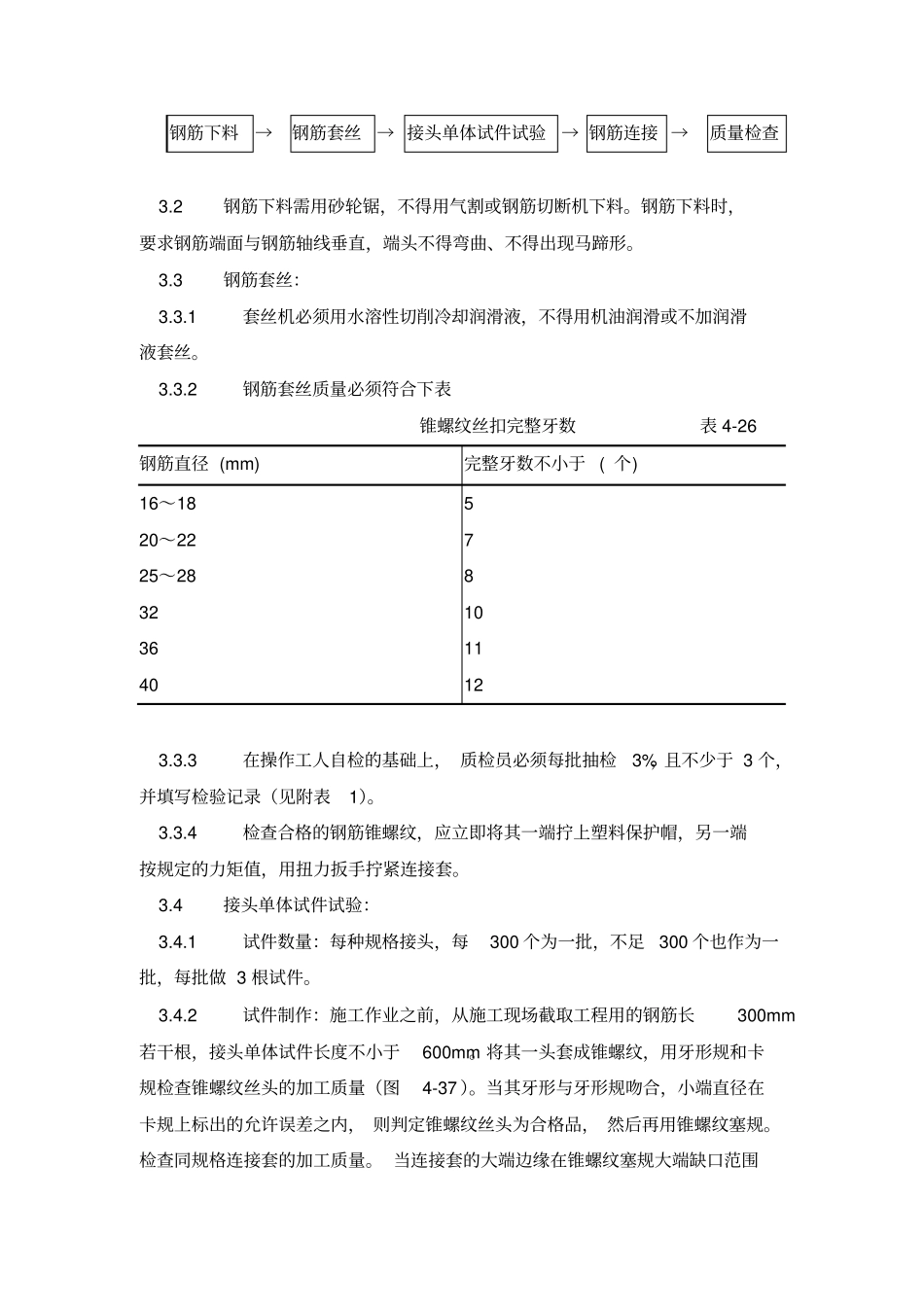

直螺纹钢筋接头资料_第2页
2/8

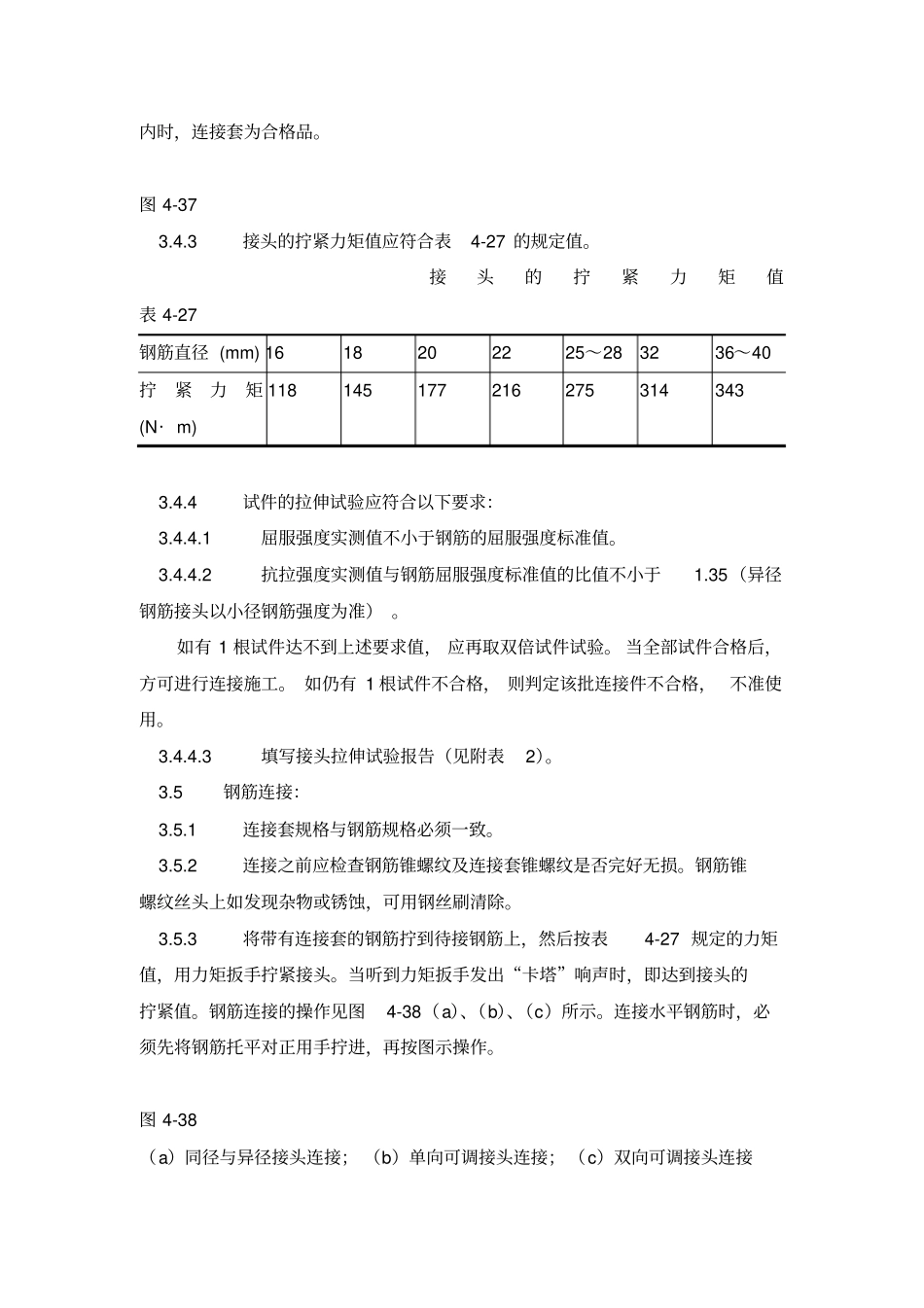

直螺纹钢筋接头资料_第3页
3/8
锥螺纹钢筋接头1 范围本工程柱、梁接头形式采用剥肋滚轧直螺纹连接形式连接。2 施工准备 2.1 材料及主要机具: 2.1.1 钢筋:钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单。 2.1.2 连接套应符合以下要求: 2.1.2.1 有明显的规格标记(如20 或 22)。 2.1.2.2 套筒用塑料密封盖封住。 2.1.2.3 有产品合格证。 2.1.2.4 连接套应分类包装存放,不得混淆和锈蚀。 2.1.3 主要机具: 2.1.3.1 钢筋套丝机:型号为GB-100D套丝机。 2.1.3.2 量规:量规包括卡尺、通端螺纹塞规和止端螺纹塞规。卡尺是用来检查套筒长度和内外径应满足图纸要求。通端螺纹塞规是用来检查能否顺利的旋入连接套筒并达到旋合长度。止端螺纹塞规是用来检查允许从套筒两端部分旋合,旋入量不应超过3p。 2.1.3.3 力矩扳手:力矩扳手必须经计量管理部门批准,有制造计量器具许可证的生产厂生产的产品。 力矩扳手需定期经计量管理部门批准生产的扭力仪检定,检定合格后方准使用。 检定期限每半年一次, 且新开工工程必须先进行检定方可使用。 2.2 作业条件: 2.2.1 操作工人(包括套丝的工人)必须经专门培训,并经考试合格后方可上岗。 2.2.2 接头位置应符合规定。 2.2.3 熟悉图纸,做好技术交底。3 操作工艺 3.1 工艺流程:钢筋下料→钢筋套丝→ 接头单体试件试验→ 钢筋连接 →质量检查 3.2 钢筋下料需用砂轮锯,不得用气割或钢筋切断机下料。钢筋下料时,要求钢筋端面与钢筋轴线垂直,端头不得弯曲、不得出现马蹄形。 3.3 钢筋套丝: 3.3.1 套丝机必须用水溶性切削冷却润滑液,不得用机油润滑或不加润滑液套丝。 3.3.2 钢筋套丝质量必须符合下表锥螺纹丝扣完整牙数表 4-26 钢筋直径 (mm) 完整牙数不小于 ( 个) 16~18 5 20~22 7 25~28 8 32 10 36 11 40 12 3.3.3 在操作工人自检的基础上, 质检员必须每批抽检3%,且不少于 3 个,并填写检验记录(见附表1)。 3.3.4 检查合格的钢筋锥螺纹,应立即将其一端拧上塑料保护帽,另一端按规定的力矩值,用扭力扳手拧紧连接套。 3.4 接头单体试件试验: 3.4.1 试件数量:每种规格接头,每300 个为一批,不足300 个也作为一批,每批做 3 根试件。 3.4.2 试件制作:施工作业之前,从施工现场截取工程用的钢筋长300mm若干根,接头单体试件长度不小于600mm。将其一头套成锥螺纹,用牙形规和卡规检查锥螺纹丝头的加工质量(图4-37 )。...
