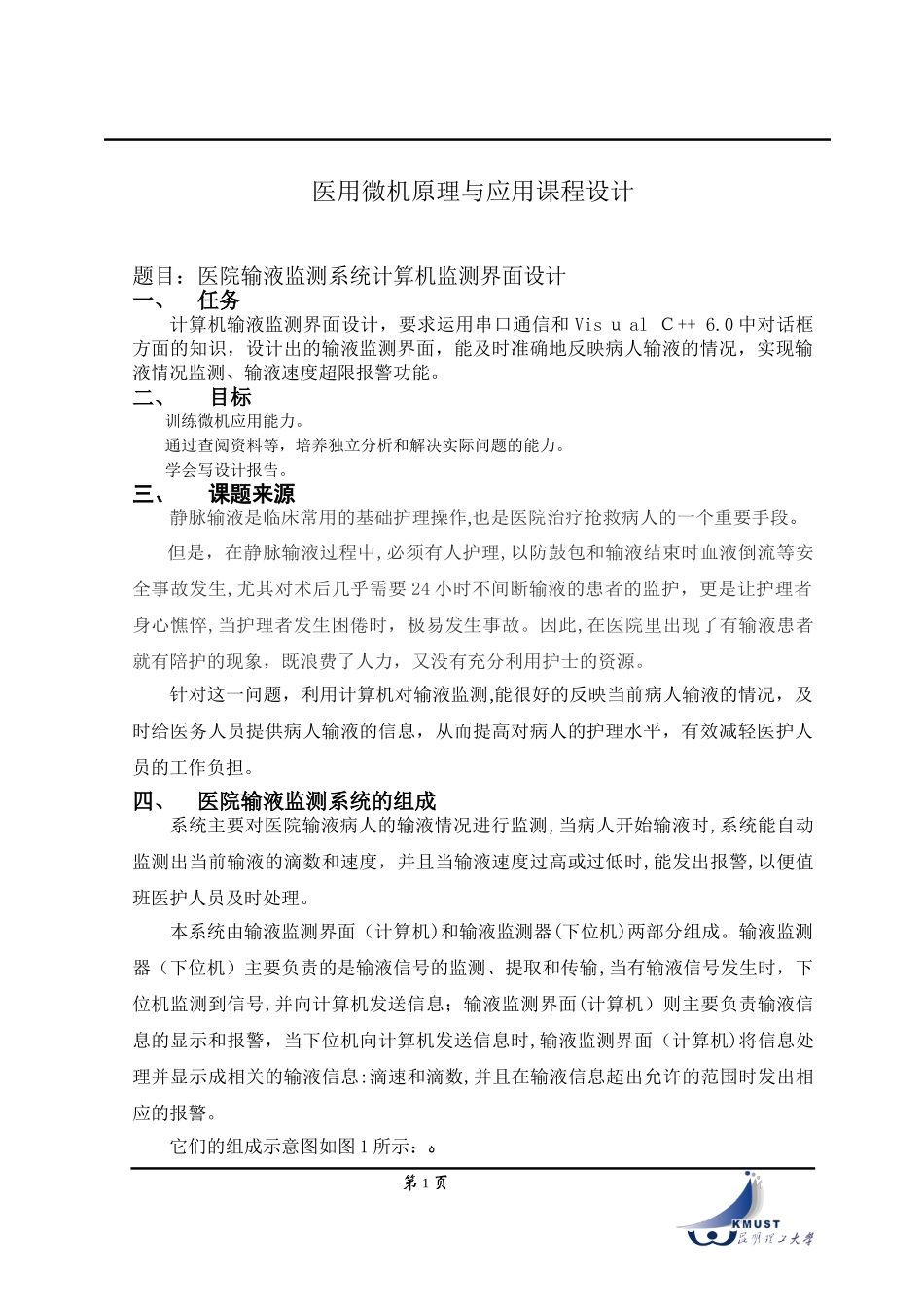

第1页医用微机原理与应用课程设计题目：医院输液监测系统计算机监测界面设计一、任务计算机输液监测界面设计，要求运用串口通信和VisｕalＣ++6.0中对话框方面的知识，设计出的输液监测界面，能及时准确地反映病人输液的情况，实现输液情况监测、输液速度超限报警功能。二、目标训练微机应用能力。通过查阅资料等，培养独立分析和解决实际问题的能力。学会写设计报告。三、课题来源静脉输液是临床常用的基础护理操作,也是医院治疗抢救病人的一个重要手段。但是，在静脉输液过程中,必须有人护理,以防鼓包和输液结束时血液倒流等安全事故发生,尤其对术后几乎需要24小时不间断输液的患者的监护，更是让护理者身心憔悴,当护理者发生困倦时，极易发生事故。因此,在医院里出现了有输液患者就有陪护的现象，既浪费了人力，又没有充分利用护士的资源。针对这一问题，利用计算机对输液监测,能很好的反映当前病人输液的情况，及时给医务人员提供病人输液的信息，从而提高对病人的护理水平，有效减轻医护人员的工作负担。四、医院输液监测系统的组成系统主要对医院输液病人的输液情况进行监测,当病人开始输液时,系统能自动监测出当前输液的滴数和速度，并且当输液速度过高或过低时,能发出报警,以便值班医护人员及时处理。本系统由输液监测界面（计算机)和输液监测器(下位机)两部分组成。输液监测器（下位机）主要负责的是输液信号的监测、提取和传输,当有输液信号发生时，下位机监测到信号,并向计算机发送信息；输液监测界面(计算机）则主要负责输液信息的显示和报警，当下位机向计算机发送信息时,输液监测界面（计算机)将信息处理并显示成相关的输液信息:滴速和滴数,并且在输液信息超出允许的范围时发出相应的报警。它们的组成示意图如图1所示：ﻩ第2页图1病房中每一个病床前都设置了一个输液监测器（下位机）,病人的输液信息由以单片机为核心的输液监测器(下位机）进行监测、提取和传送,各个病房中病人的输液信息则通过通信系统反映到医务人员的值班室的计算机上，以便医务人员进行实时的监测。下位机由单片机构成,完成输液信息的监测、提取和传送。病人输液信息的监测由光电对管完成，单片机负责对病人输液数据的读取、分析和处理,利用串口通信与计算机进行通信。在医务人员值班室计算机上运行的输液监测界面(计算机)，对病人输液的信息进行记录和管理,它的主要功能是：输液情况监测、输液速度超限报警。五、计算机界面设计框图ﻩ根据任务要求,医院输液监测系统计算机软件主要功能是:输液情况监测、输液速度超限报警,此外,还包括串口设置及时间显示。输液监测系统计算机的结构如图2所示：第3页图2ﻩ输液监测系统结构图ﻩ输液监测模块完成对当前输液病人的输液情况监测任务，其中包括输液滴数和输液速度的显示,还有输液指示灯与液滴同步闪烁。ﻩ输液超限报警模块负责输液过程中出现的输液速度过快、过慢以及输液结束的报警,当出现上述情况时，计算机中会出现文字提示信息并且下位机会发出报警。ﻩ串口设置模块主要是开启上、下位机之间的通信,有时在进行实验时，各台计算机的串口设置不尽相同,因此,这个模块也是必不可少的。显示时间模块顾名思义是显示当前时间。六、要求1.设计界面反映作者的学号,姓名,并有自己的特点。2.程序运行正常，能通过串口与单片机进行通信。3.程序调试后存在盘上。4.写出设计报告，要求有如下内容：任务。设计思路与框图。第4页工具软件介绍。界面设计裁图及说明。关键程序说明。程序调试记录及说明。运行结果及说明。收获.体会等。参考文献。七、参考资料：1．朱定华．微型计算机原理及应用.电子工业出版社,２０00.12.吴金戌.8０51单片机实践与应用.清华大学出版社,2002.93．张志明.C+＋语言与面向对象的设计.重庆:重庆大学出版社.2０0１.94．龚建伟、熊光明．VｉｓuａlC＋＋/ＴurboＣ串口通信编程实践.北京:电子工业出版社，2００4.１05.杨鸿雁．PｏwｅrBuildｅr8.０实例入门.海洋出版社，2002.6６.李朝青.ＰC机及单片机数据通信技术.北京航空航天大学出版社，2００17.李朝青.单片机原理及接口技术.北京航空航天大学出版社,1998.118.杨小川．PROTELDＸＰ设计指导...
