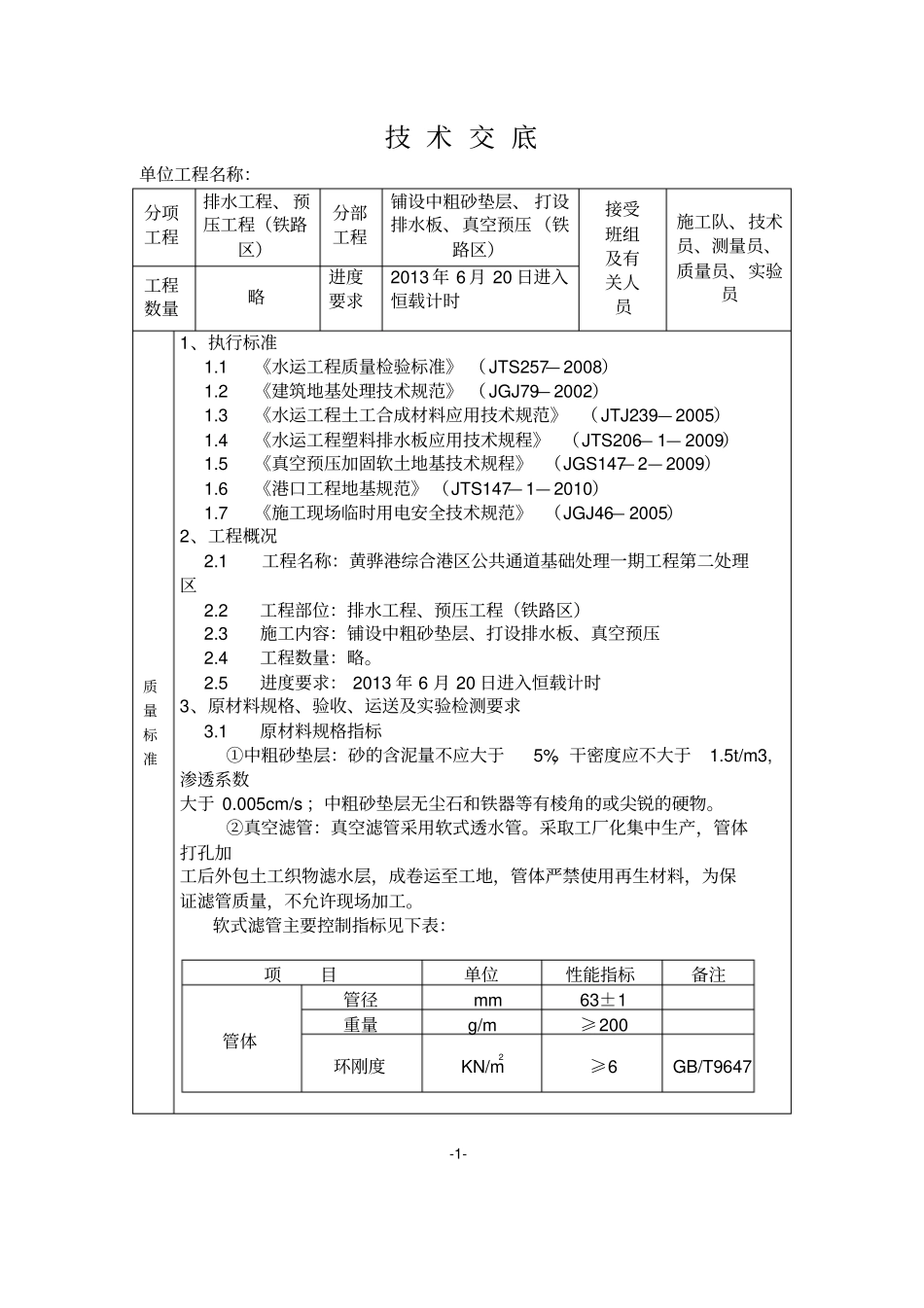

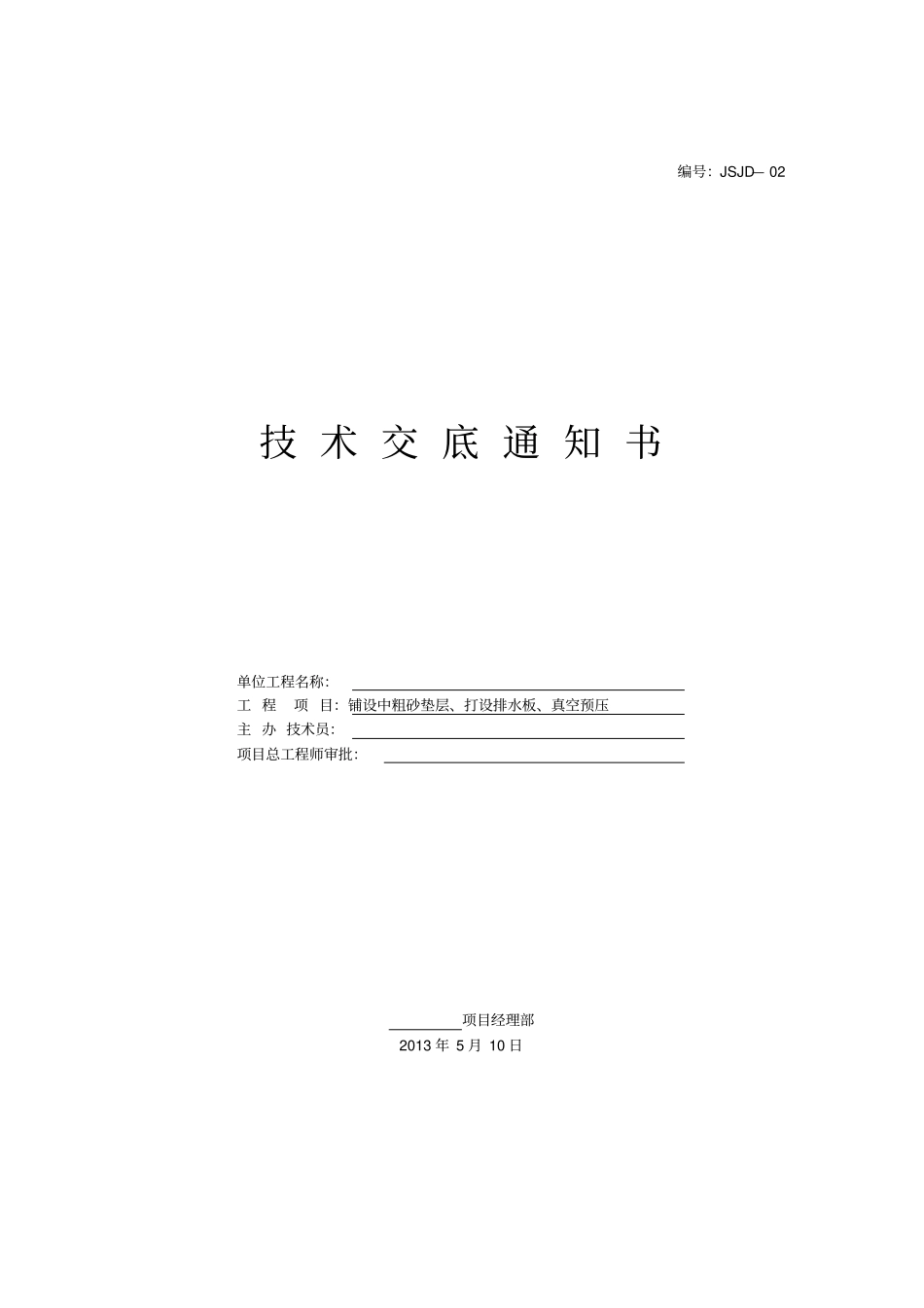

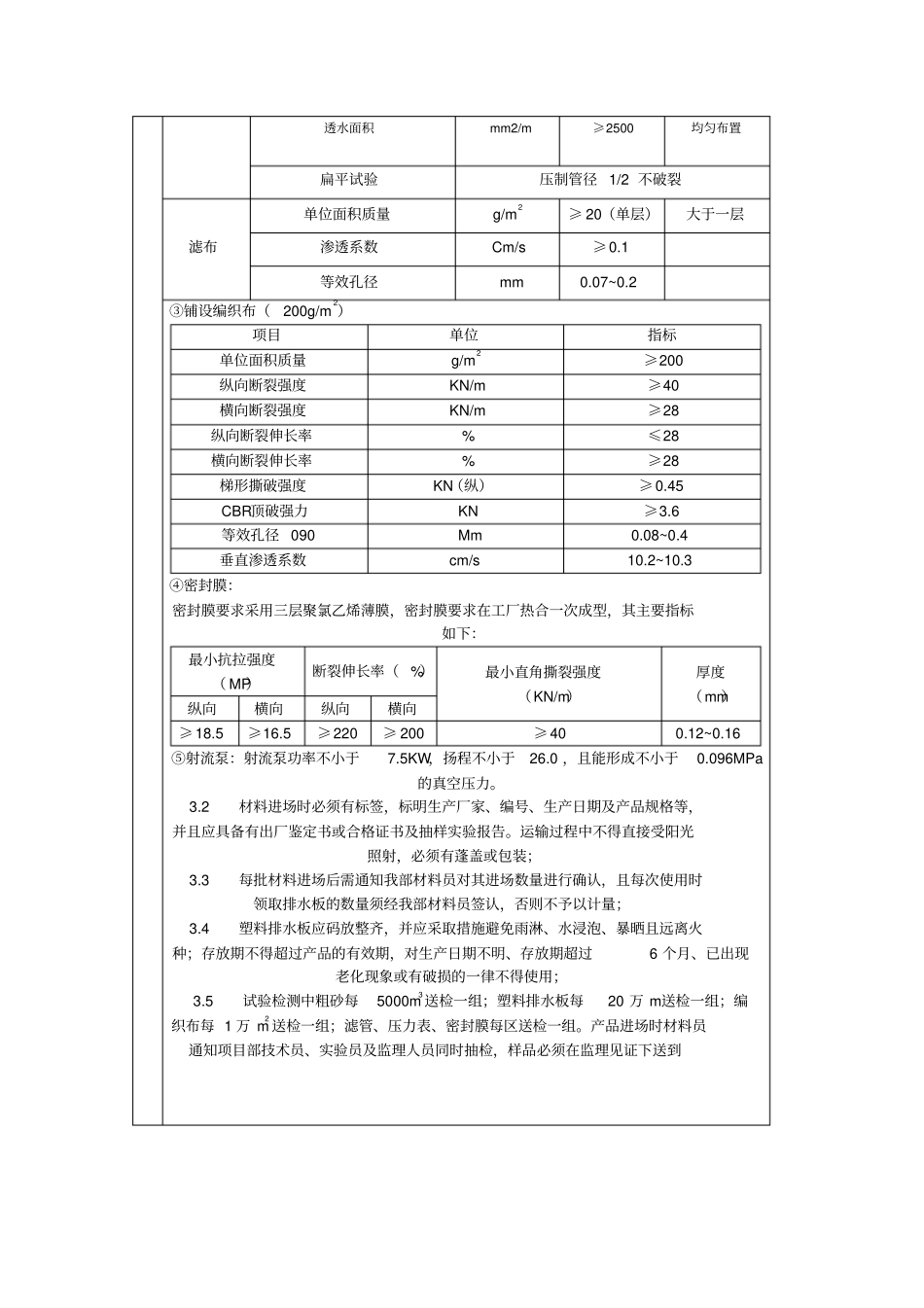

编号：JSJD— 02 技 术 交 底 通 知 书单位工程名称：工 程项 目：铺设中粗砂垫层、打设排水板、真空预压主 办 技术员：项目总工程师审批：项目经理部2013 年 5 月 10 日技 术 交 底单位工程名称：分项工程排水工程、 预压工程（铁路区）分部工程铺设中粗砂垫层、 打设排水板、真空预压 （铁路区）接受班组及有关人员施工队、技术员、测量员、质量员、实验员工程数量略进度要求2013 年 6 月 20 日进入恒载计时质量标准1、执行标准 1.1《水运工程质量检验标准》 （ JTS257— 2008） 1.2《建筑地基处理技术规范》 （ JGJ79— 2002） 1.3《水运工程土工合成材料应用技术规范》 （ JTJ239— 2005） 1.4《水运工程塑料排水板应用技术规程》 （JTS206— 1— 2009） 1.5《真空预压加固软土地基技术规程》 （JGS147— 2— 2009） 1.6《港口工程地基规范》 （JTS147— 1— 2010） 1.7《施工现场临时用电安全技术规范》 （JGJ46— 2005）2、工程概况 2.1工程名称：黄骅港综合港区公共通道基础处理一期工程第二处理区 2.2工程部位：排水工程、预压工程（铁路区） 2.3施工内容：铺设中粗砂垫层、打设排水板、真空预压 2.4工程数量：略。 2.5进度要求： 2013 年 6 月 20 日进入恒载计时3、原材料规格、验收、运送及实验检测要求 3.1原材料规格指标①中粗砂垫层：砂的含泥量不应大于5%，干密度应不大于1.5t/m3,渗透系数大于 0.005cm/s ；中粗砂垫层无尘石和铁器等有棱角的或尖锐的硬物。②真空滤管：真空滤管采用软式透水管。采取工厂化集中生产，管体打孔加工后外包土工织物滤水层，成卷运至工地，管体严禁使用再生材料，为保证滤管质量，不允许现场加工。软式滤管主要控制指标见下表：项目单位性能指标备注管体管径mm 63±1 重量g/m ≥200 环刚度KN/m2 ≥6 GB/T9647 -1- 透水面积mm2/m ≥2500 均匀布置扁平试验压制管径 1/2 不破裂滤布单位面积质量g/m2 ≥ 20（单层）大于一层渗透系数Cm/s ≥0.1 等效孔径mm 0.07~0.2 ③铺设编织布（200g/m2）项目单位指标单位面积质量g/m2 ≥200 纵向断裂强度KN/m ≥40 横向断裂强度KN/m ≥28 纵向断裂伸长率% ≤28 横向断裂伸长率% ≥28 梯形撕破强度KN（纵）≥0.45 CBR顶破强力KN ≥3.6 等效孔径 090 Mm 0.08~0.4 垂直渗透系数cm/s 10.2~10.3 ④密封膜：密封膜要求采用三层聚氯乙烯薄膜，密封膜要求在工厂热合...
