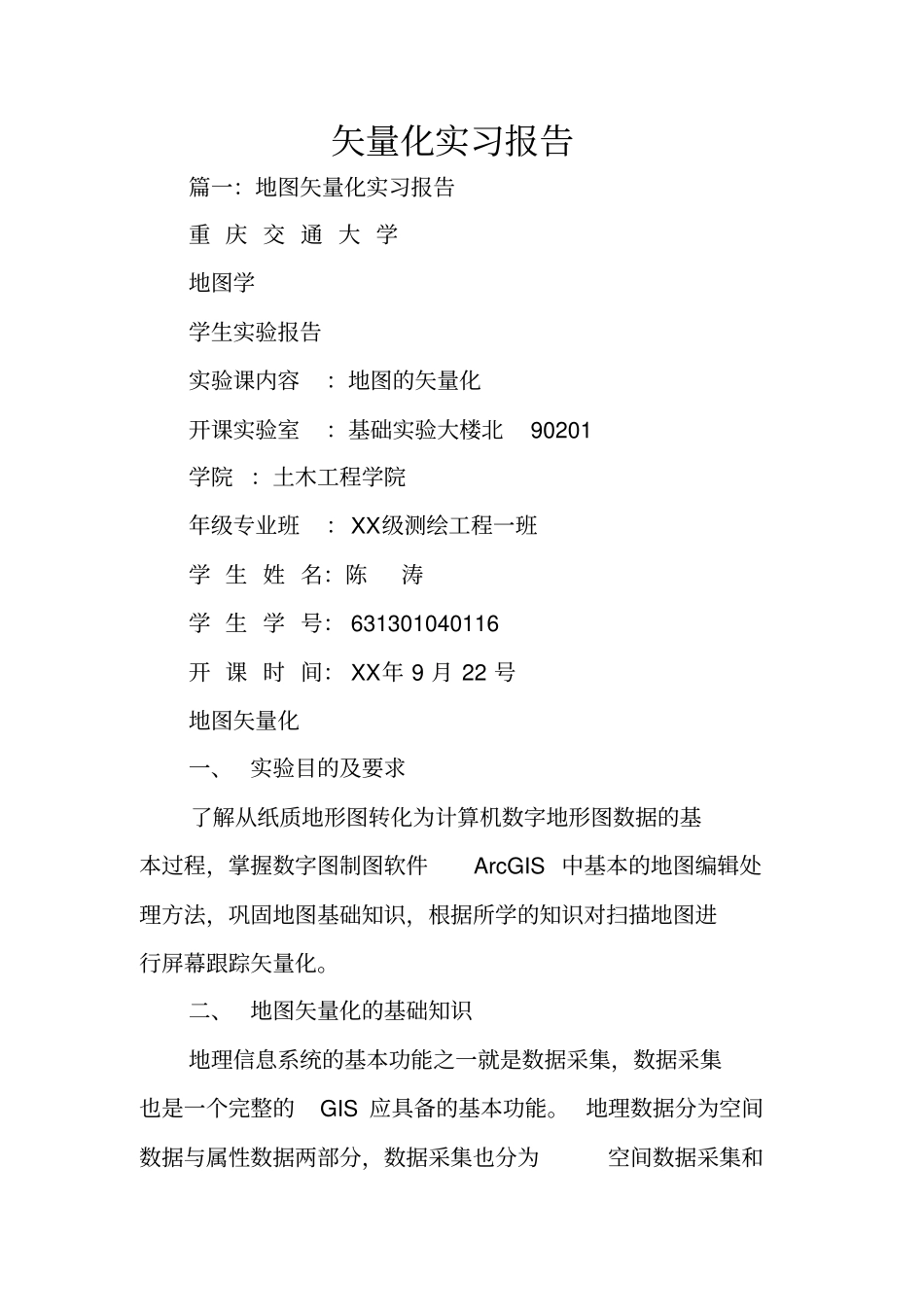

矢量化实习报告篇一：地图矢量化实习报告重 庆 交 通 大 学地图学学生实验报告实验课内容：地图的矢量化开课实验室：基础实验大楼北90201 学院 ：土木工程学院年级专业班：XX级测绘工程一班学 生 姓 名：陈涛学 生 学 号： 631301040116 开 课 时 间： XX年 9 月 22 号地图矢量化一、 实验目的及要求了解从纸质地形图转化为计算机数字地形图数据的基本过程，掌握数字图制图软件ArcGIS 中基本的地图编辑处理方法，巩固地图基础知识，根据所学的知识对扫描地图进行屏幕跟踪矢量化。二、 地图矢量化的基础知识地理信息系统的基本功能之一就是数据采集，数据采集也是一个完整的GIS 应具备的基本功能。 地理数据分为空间数据与属性数据两部分，数据采集也分为空间数据采集和属性数据采集。空间数据的采集方法很多，根据数据的来源可分 为地图数字化，遥感数据获取和以GPS 为数据源的数据采集等。其中，地图数字化是最基本的数据采集方法，它是指把传统的纸质或者其他材料上的地图（模拟信号）转换为计算机可识别的图形数据（数字信号）的过程，以便进一步在计算机进行存贮，分析和输出。扫描数字化包括以下步骤：(1) 获取扫描图像数据利用扫描仪对纸质地图进行扫描，并根据实际情况设置分辨率、颜色种类、对比度等参数，从而获得背景图像，格式可以为bmp、jpg 、tif 等。如果扫描的图像效果不理想，可以利用图像处理软件（如 photoshop 软件） 对图像进行预处理，使得背景图像清晰，予以识别。(2) 确定投影方式和坐标系地图具有确定的数学基础，即包含了投影方式和坐标系。但扫描后的图像数据具有的是图像坐标，因此需要将扫描图像坐标转换成地图中的实际地理坐标。转换方法有两种：一种是解析法，这是在知道投影公式或坐标变换公式的情况下，直接利用变换公式进行解算，GIS 中图形的缩放、平移、旋转及三维变换等操作都使用这种变换；另一种是数值变换法，这种方法主要用于地图的数字化。最小二乘法是最为常用的数值变换的方法。在数字化的过程中，在背景图像上采集一定的控制点，得到它们的图像坐标，同时通过地图上的坐标信息获得对应点在地图上的实际地理坐标，根据最小二乘法的思想，利用这组坐标值建立线性（或非线性）多项式拟合的坐标变换公式，根据最小二乘法原理解算出多项式的系数，从而求解出地图上任意点的实际地理坐标。(3) 利用数字化软件进行数字化选择数字化软件，根据软件的数据组织方法将地...
