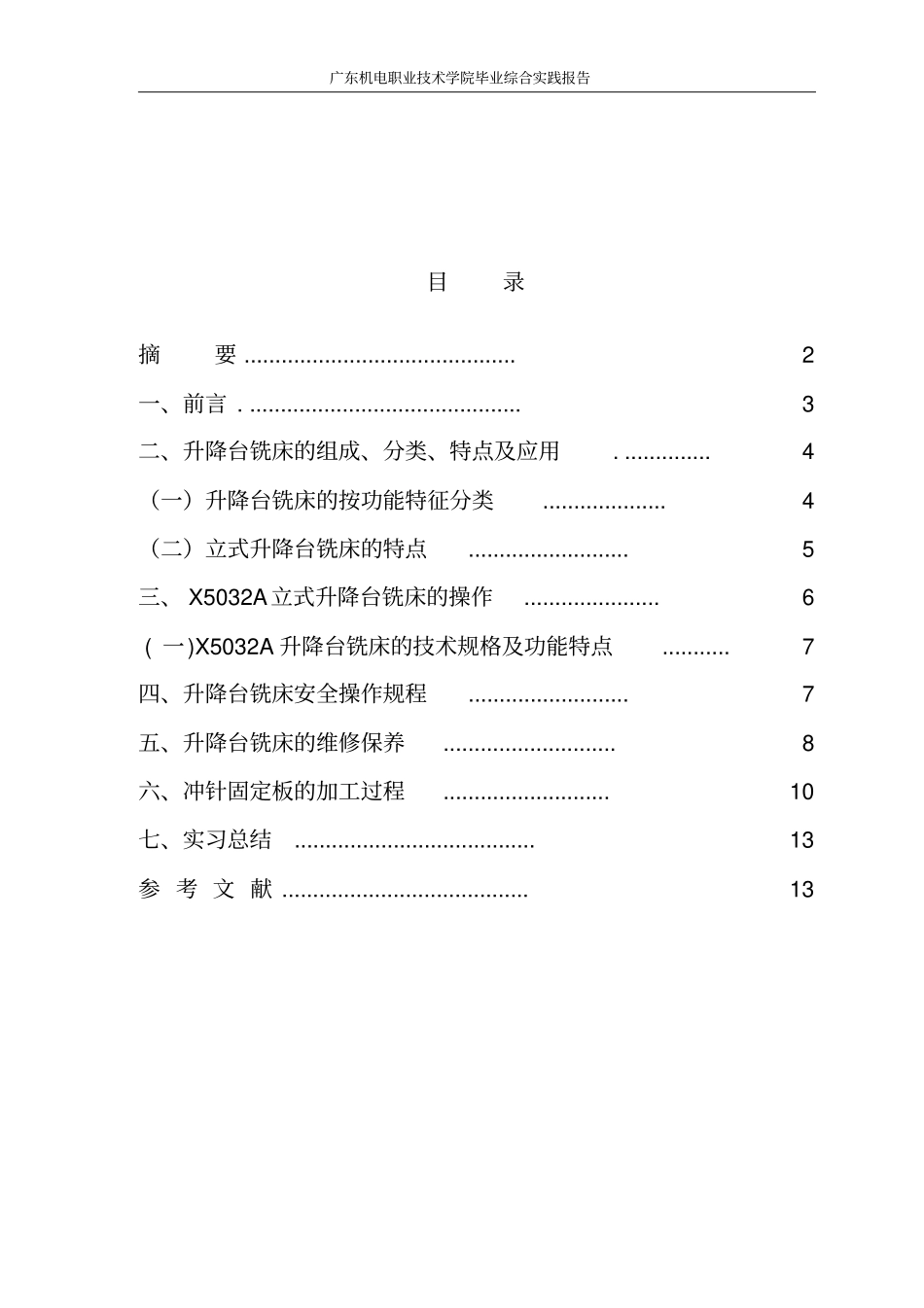

广东机电职业技术学院毕业综合实践报告目录摘要 ............................................ 2 一、前言 . ............................................ 3 二、升降台铣床的组成、分类、特点及应用. .............. 4 （一）升降台铣床的按功能特征分类 .................... 4 （二）立式升降台铣床的特点 .......................... 5 三、 X5032A立式升降台铣床的操作...................... 6 ( 一)X5032A 升降台铣床的技术规格及功能特点........... 7 四、升降台铣床安全操作规程 .......................... 7 五、升降台铣床的维修保养 ............................ 8 六、冲针固定板的加工过程 ........................... 10 七、实习总结 ....................................... 13 参 考 文 献 ........................................ 13第 2 页 共 13 页摘要本文通过对升降台铣床的分类， 论述了不同加工中心的类型和特点， X5032A立式升降台铣床是一种使用范围很广的机床，它适用于用各种棒状铣刀、圆柱铣刀、角度铣刀及端面铣刀来铣切平面、斜面、沟槽、齿轮等。本文以实习中使用的 X5032A立式升降台铣床为例， 详细分析论述该型号加工中心的性能、技术规格和操作要点，本文根据自己的实习经验详细论述了X5032A立式升降台铣床加工模具夹板的要点，加工模具夹板过程的工艺路线制订。关键词：升降台铣床 X5032A 立式升降台铣床加工步骤第 3 页 共 13 页一、前言随着大学生活的结束， 我来到了佛山市顺德区锡山家具有限公司参加毕业实习，佛山市顺德区锡山家具有限公司坐落于全国知名的时尚品牌家具之乡---- 广东省佛山市顺佛山市顺989 年。是的时尚品牌家具之乡---- 广东省佛山市顺德区，投资创建于1 具备多一家集设计、开发、生产、销售于一体的户外休闲家具集团，不但德区锡山集团坐落于全国知名年的专业ODM设计及生产技术，并创立自主品牌----“Agio ”。实习期间我主要从事配件的加工，利用设备完成各种模具配件从毛坯到外型的铣削加工。第 4 页 共 13 页二、升降台铣床的组成、分类、特点及应用（一）升降台铣床的按功能特征分类工作台可作纵向、横向和垂直进给运动的铣床。升降台铣床用于加工中小型零件的平面、沟槽、螺旋面或成形表面等，主要有万能式、卧式和立式3 种。1. 升降台铣床的功能特征分类（1）万能升降台铣床：它的床身与底座...
