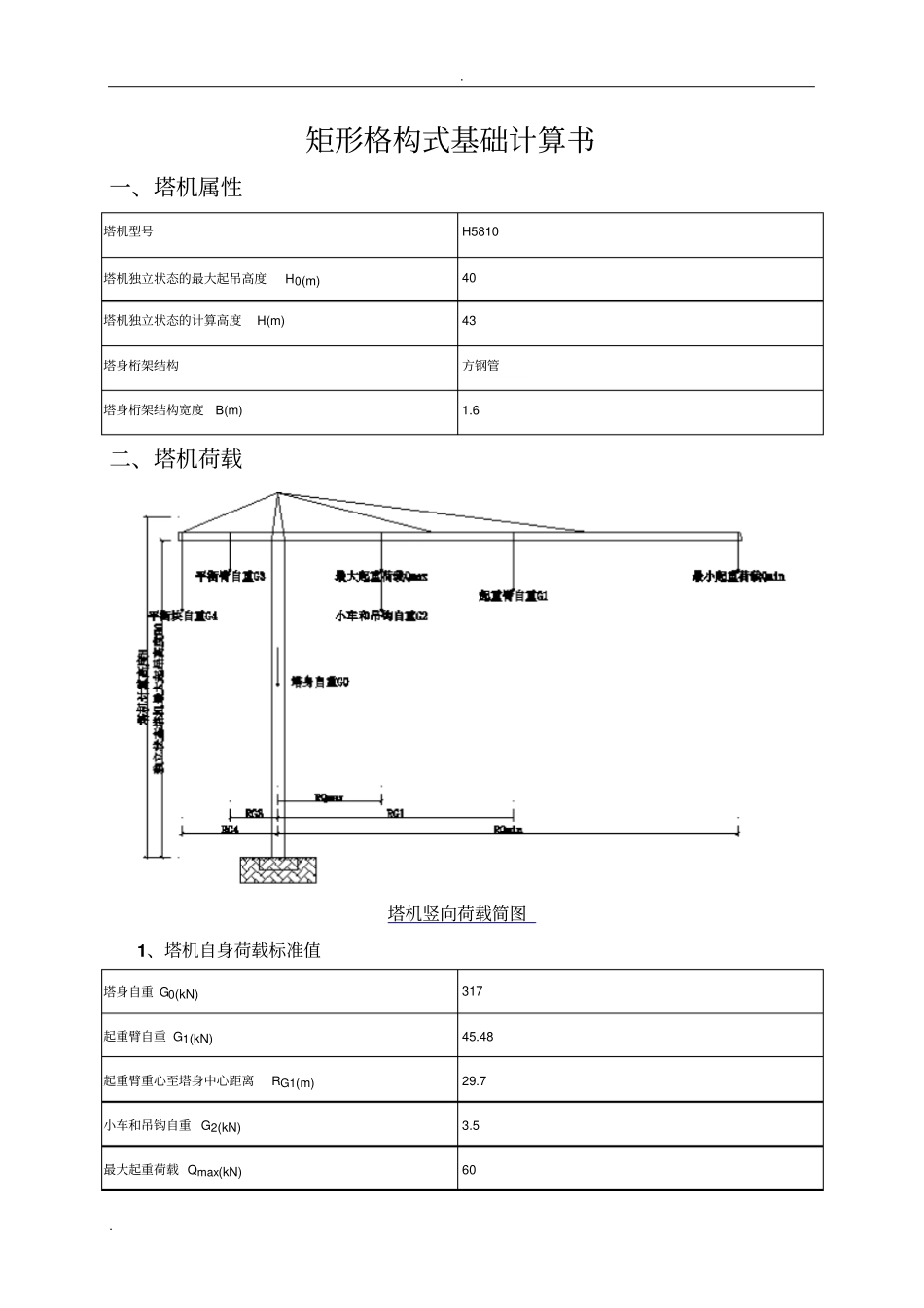

矩形格构式基础计算_第1页
1/18

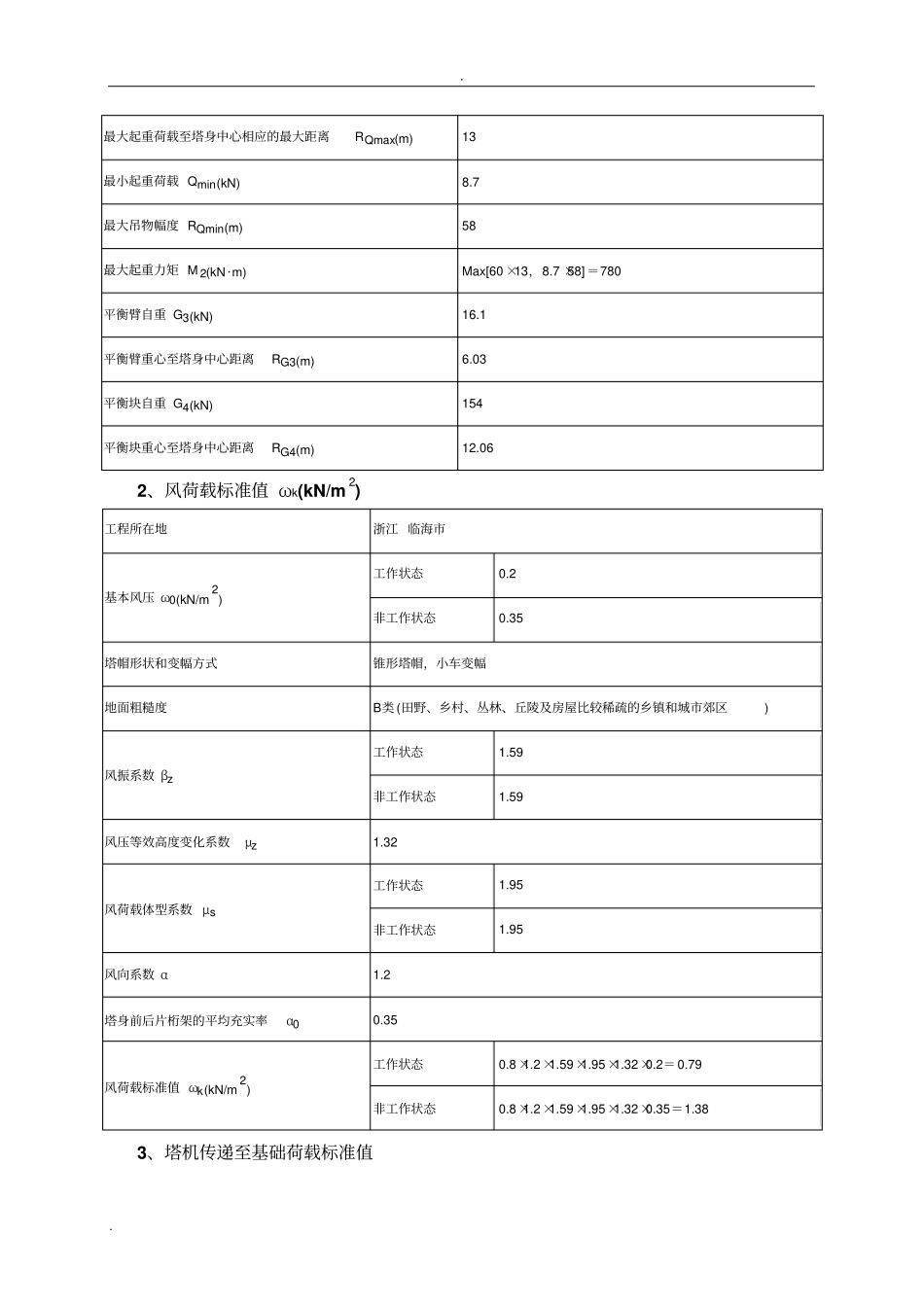

矩形格构式基础计算_第2页
2/18

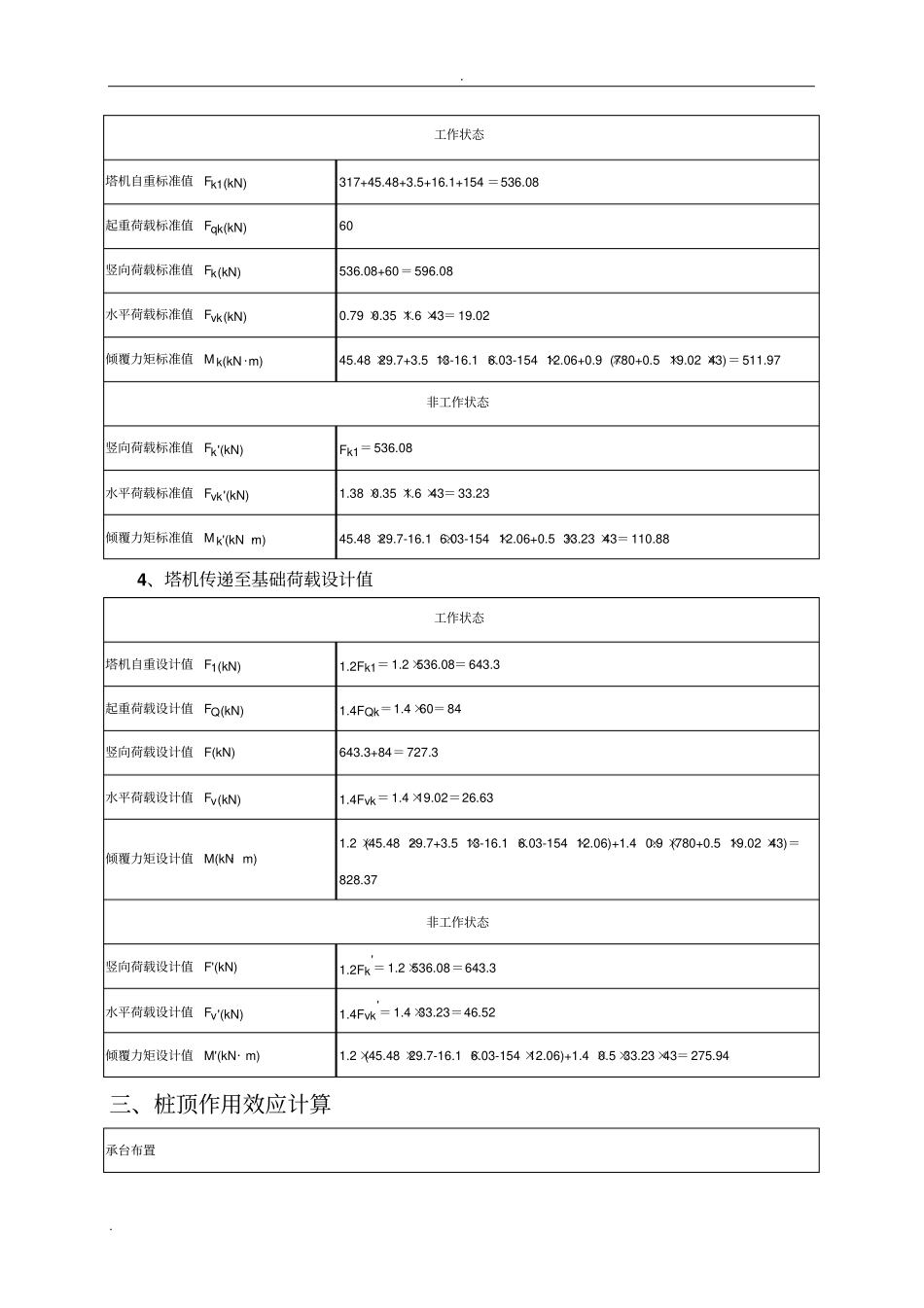

矩形格构式基础计算_第3页
3/18
. . 矩形格构式基础计算书一、塔机属性塔机型号H5810 塔机独立状态的最大起吊高度H0(m) 40 塔机独立状态的计算高度H(m) 43 塔身桁架结构方钢管塔身桁架结构宽度B(m) 1.6 二、塔机荷载塔机竖向荷载简图1、塔机自身荷载标准值塔身自重 G0(kN) 317 起重臂自重 G1(kN) 45.48 起重臂重心至塔身中心距离RG1(m) 29.7 小车和吊钩自重 G2(kN) 3.5 最大起重荷载 Qmax(kN) 60 . . 最大起重荷载至塔身中心相应的最大距离RQmax(m) 13 最小起重荷载 Qmin(kN) 8.7 最大吊物幅度 RQmin(m) 58 最大起重力矩 M 2(kN·m) Max[60 ×13,8.7 ×58]=780 平衡臂自重 G3(kN) 16.1 平衡臂重心至塔身中心距离RG3(m) 6.03 平衡块自重 G4(kN) 154 平衡块重心至塔身中心距离RG4(m) 12.06 2、风荷载标准值 ωk(kN/m2) 工程所在地浙江 临海市基本风压 ω0(kN/m2) 工作状态0.2 非工作状态0.35 塔帽形状和变幅方式锥形塔帽,小车变幅地面粗糙度B类 (田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区) 风振系数 βz工作状态1.59 非工作状态1.59 风压等效高度变化系数μz1.32 风荷载体型系数 μs工作状态1.95 非工作状态1.95 风向系数 α1.2 塔身前后片桁架的平均充实率α00.35 风荷载标准值 ωk(kN/m2) 工作状态0.8×1.2×1.59×1.95×1.32×0.2= 0.79 非工作状态0.8×1.2×1.59×1.95×1.32×0.35=1.38 3、塔机传递至基础荷载标准值. . 工作状态塔机自重标准值Fk1(kN) 317+45.48+3.5+16.1+154 =536.08 起重荷载标准值Fqk(kN) 60 竖向荷载标准值Fk(kN) 536.08+60= 596.08 水平荷载标准值Fvk(kN) 0.79 ×0.35 ×1.6 ×43= 19.02 倾覆力矩标准值M k(kN·m) 45.48 ×29.7+3.5 ×13-16.1 ×6.03-154 ×12.06+0.9 ×(780+0.5 ×19.02 ×43)= 511.97 非工作状态竖向荷载标准值Fk'(kN) Fk1= 536.08 水平荷载标准值Fvk'(kN) 1.38 ×0.35 ×1.6 ×43= 33.23 倾覆力矩标准值M k'(kN ·m) 45.48 ×29.7-16.1×6.03-154 ×12.06+0.5 ×33.23 ×43= 110.88 4、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN) 1.2Fk1= 1.2×536.08= 643.3 起重荷载设计值FQ(kN) 1.4FQk=1.4×60= 84 竖向荷载设计值F(kN) 643.3+84= 727.3 水平荷载设计值Fv(kN) 1.4Fvk= 1.4×19.02=26.63 倾覆力矩设计值M(kN· m) 1.2 ×(45.48 ×29.7+3.5...
