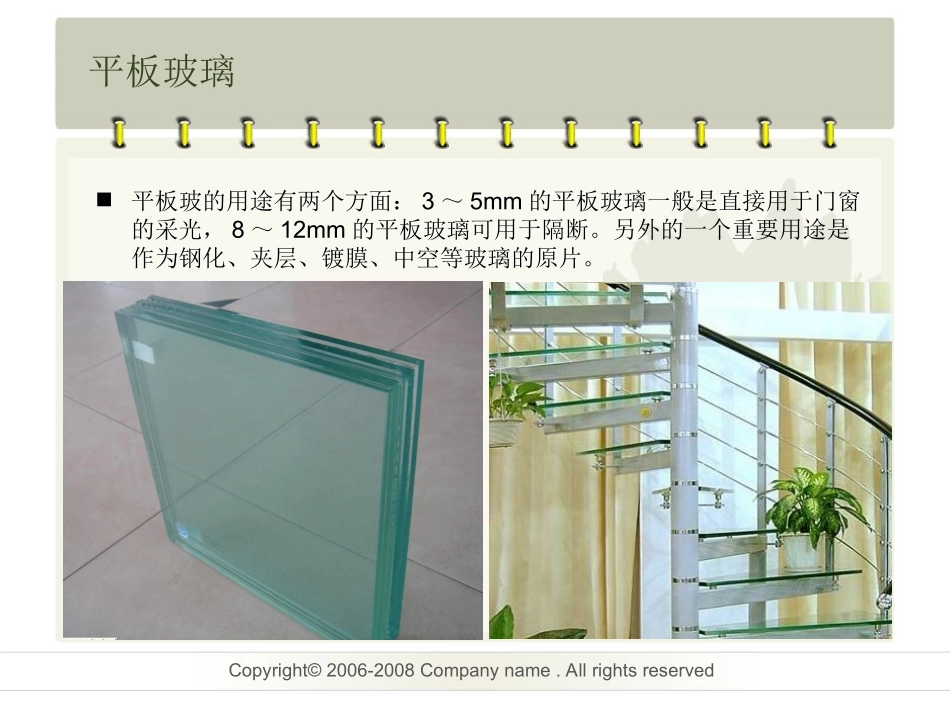

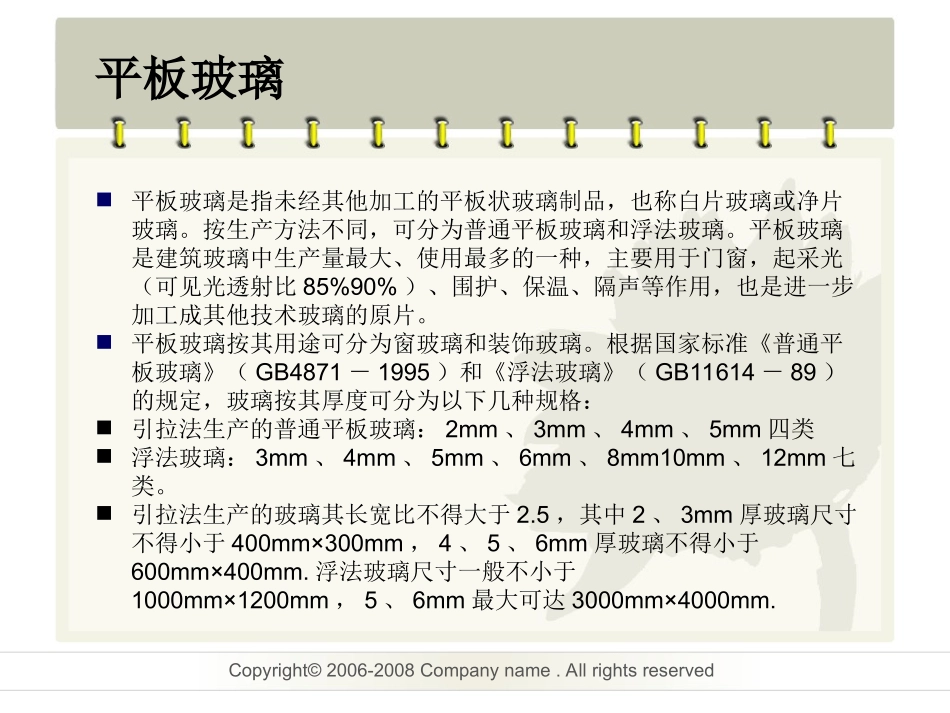

装饰玻璃姓名：郭易潍LOGO平板玻璃Copyright©2006-2008Companyname.Allrightsreserved平板玻璃是指未经其他加工的平板状玻璃制品，也称白片玻璃或净片玻璃。按生产方法不同，可分为普通平板玻璃和浮法玻璃。平板玻璃是建筑玻璃中生产量最大、使用最多的一种，主要用于门窗，起采光（可见光透射比85%90%）、围护、保温、隔声等作用，也是进一步加工成其他技术玻璃的原片。平板玻璃按其用途可分为窗玻璃和装饰玻璃。根据国家标准《普通平板玻璃》（GB4871－1995）和《浮法玻璃》（GB11614－89）的规定，玻璃按其厚度可分为以下几种规格：引拉法生产的普通平板玻璃：2mm、3mm、4mm、5mm四类浮法玻璃：3mm、4mm、5mm、6mm、8mm10mm、12mm七类。引拉法生产的玻璃其长宽比不得大于2.5，其中2、3mm厚玻璃尺寸不得小于400mm×300mm，4、5、6mm厚玻璃不得小于600mm×400mm.浮法玻璃尺寸一般不小于1000mm×1200mm，5、6mm最大可达3000mm×4000mm.平板玻璃Copyright©2006-2008Companyname.Allrightsreserved平板玻的用途有两个方面：3～5mm的平板玻璃一般是直接用于门窗的采光，8～12mm的平板玻璃可用于隔断。另外的一个重要用途是作为钢化、夹层、镀膜、中空等玻璃的原片。安全玻璃Copyright©2006-2008Companyname.Allrightsreserved安全玻璃是指与普通玻璃相比，具有力学强度高、抗冲击能力强的玻璃。其主要品种有钢化玻璃、夹丝玻璃、夹层玻璃和钛化玻璃。安全玻璃被击碎时，其碎片不会伤人，并兼具有防盗、防火的功能。根据生产时所用的玻璃原片不，安全玻璃具有一定的装饰效果。（一）钢化玻璃钢化玻璃又称强化玻璃。它是用物理的或化学的方法，在玻璃表面上形成一个压应力层，玻璃本身具有较高的抗压强度，不会造成破坏。当玻璃受到外力作用时，这个压力层可将部分拉应力抵销，避免玻璃的碎裂，虽然钢化玻璃内部处于较大的拉应力状态，但玻璃的内部无缺陷存在，不会造在成破坏，从而达到提高玻璃强度的目的。钢化玻璃强度高，其抗压强度可达125MPa以上，比普通玻璃大4～5倍；抗冲击强度也很高，用钢球法测定时，0.8kg的钢球从1.2m高度落下，玻璃可保持完好。钢化玻璃Copyright©2006-2008Companyname.Allrightsreserved钢化玻璃的弹性比普通玻璃大得多，一块1200mm×350mm×6mm的钢化玻璃，受力后可发生达100mm的弯曲挠度，当外力撤除后，仍能恢复原状，而普通玻璃弯曲变形只能有几毫米。热稳定性好，在受急冷急热时，不易发生炸裂是钢化玻璃的又一特点。这是因为钢化玻璃的压应力可抵销一部分因急冷急热产生的拉应力之故。钢化玻璃耐热冲击，最大安全工作温度为288℃，能承受204℃的温差变化。由于钢化玻璃具有较好的机械性能和热稳定性，所以在建筑工程、交通工具及其他领域内得到广泛的应用。平钢化玻璃常用作建筑物的门窗、隔墙、幕墙及橱窗、家具等，曲面玻璃常用于汽车、火车及飞机等方面。使用时应注意的是钢化玻璃不能切割、磨削，边角不能碰击挤压，需按现成的尺寸规格选用或提出具体设计图纸进加工定制。用于大面积的玻璃幕墙的玻璃在钢化上要予以控制，选择半钢化玻璃，即其应力不能过大，以避免受风荷载引起震动而自爆。钢化玻璃Copyright©2006-2008Companyname.Allrightsreserved根据所用的玻璃原片不同，可制成普通钢化玻璃、吸热钢化玻璃、彩然钢化玻璃、钢化中空玻璃等。夹丝玻璃Copyright©2006-2008Companyname.Allrightsreserved夹丝玻璃也称防碎玻璃或钢丝玻璃。它是由压延法生产的，即在玻璃熔融状态下将经预热处理的钢丝或钢丝网压入玻璃中间，经退火、切割而成。夹丝玻璃表面可以是压花的或磨光的，颜色可以制成无色透明或彩色的。夹丝玻璃的特点是安全性和防火性好。夹丝玻璃由于钢丝网的骨架作用，不仅提高了玻璃的强度，而且当受到冲击或温度骤变而破坏时，碎片也不会飞散，避免了碎片对人的伤害。在出现火情时，当火焰延，夹丝玻璃受热炸裂，由于金属丝网的作用，玻璃仍能保持固定，隔绝火焰，故又称为防火玻璃。前我国生产的夹丝玻璃分为夹丝压花玻璃和夹丝磨光玻璃两类。夹丝玻璃可用于建筑的防门窗、天窗、采光...
