石化管道设计详细规定

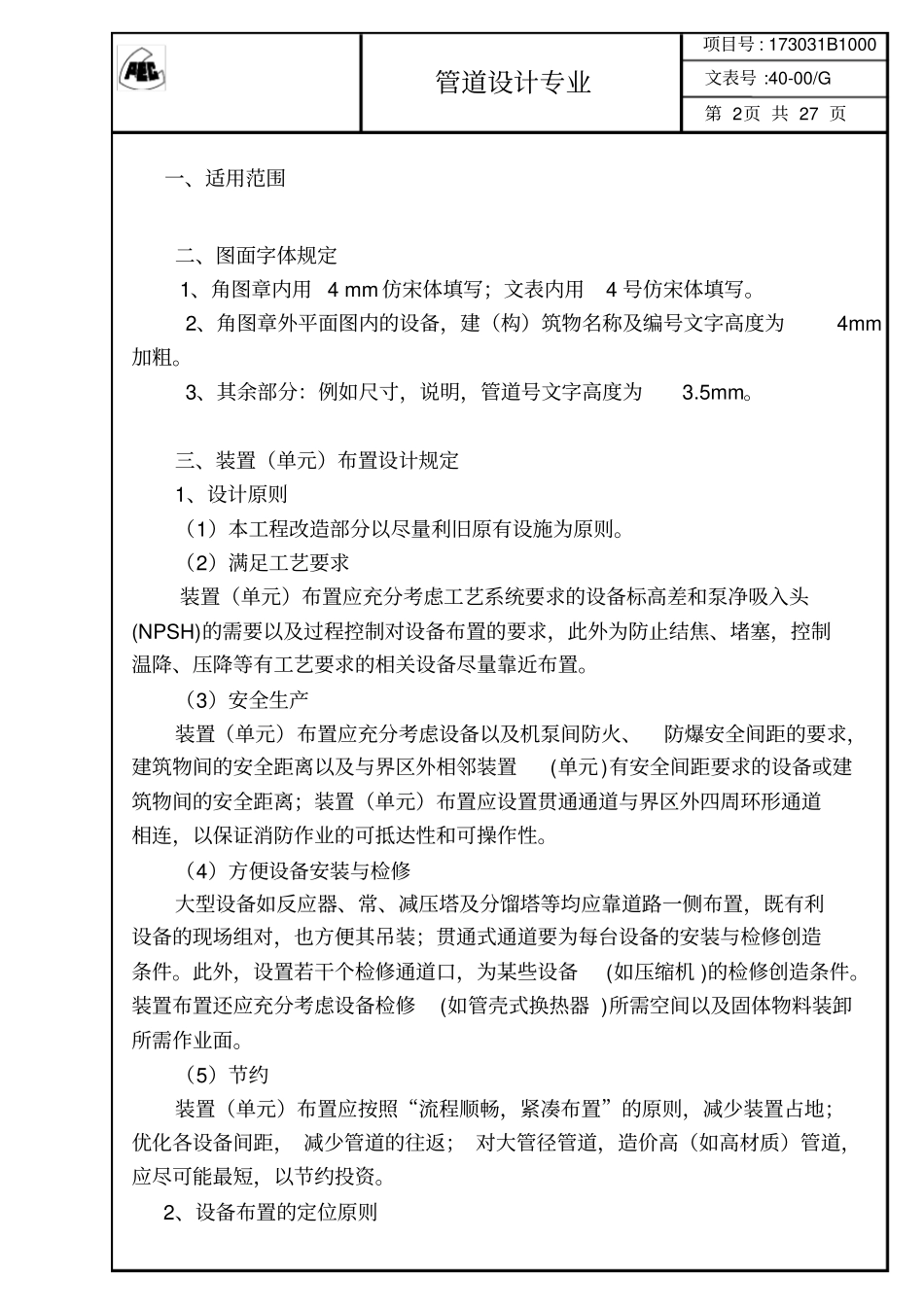

石化管道设计详细规定_第1页
1/26

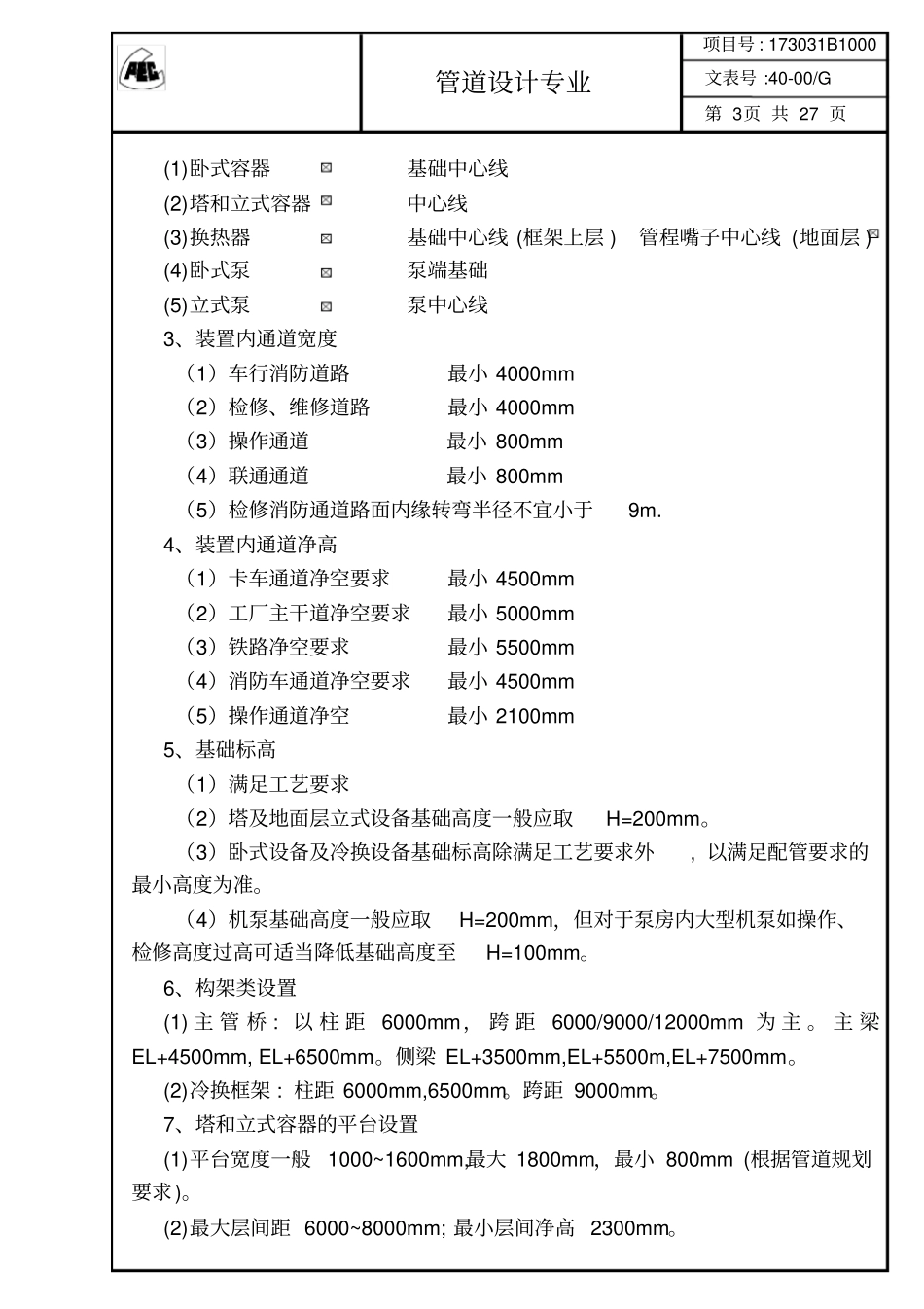

石化管道设计详细规定_第2页
2/26

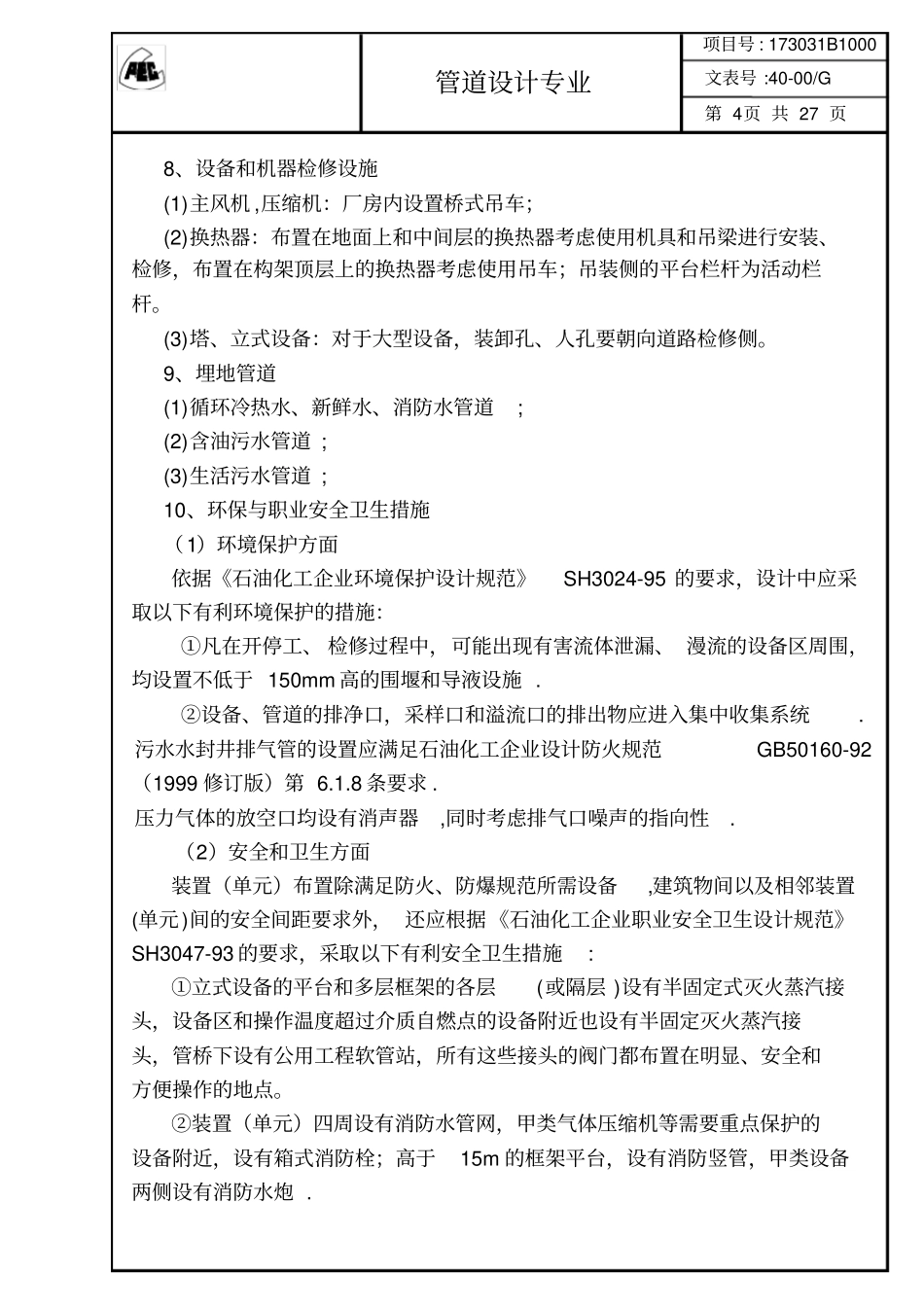

石化管道设计详细规定_第3页
3/26
管道设计专业项目号 : 173031B1000 文表号 :40-00/G第 2页 共 27 页一、适用范围二、图面字体规定1、角图章内用 4 mm 仿宋体填写;文表内用4 号仿宋体填写。2、角图章外平面图内的设备,建(构)筑物名称及编号文字高度为4mm加粗。3、其余部分:例如尺寸,说明,管道号文字高度为3.5mm。三、装置(单元)布置设计规定1、设计原则(1)本工程改造部分以尽量利旧原有设施为原则。(2)满足工艺要求装置(单元)布置应充分考虑工艺系统要求的设备标高差和泵净吸入头(NPSH)的需要以及过程控制对设备布置的要求,此外为防止结焦、堵塞,控制温降、压降等有工艺要求的相关设备尽量靠近布置。(3)安全生产装置(单元)布置应充分考虑设备以及机泵间防火、防爆安全间距的要求,建筑物间的安全距离以及与界区外相邻装置(单元)有安全间距要求的设备或建筑物间的安全距离;装置(单元)布置应设置贯通通道与界区外四周环形通道相连,以保证消防作业的可抵达性和可操作性。(4)方便设备安装与检修大型设备如反应器、常、减压塔及分馏塔等均应靠道路一侧布置,既有利设备的现场组对,也方便其吊装;贯通式通道要为每台设备的安装与检修创造条件。此外,设置若干个检修通道口,为某些设备(如压缩机 )的检修创造条件。装置布置还应充分考虑设备检修(如管壳式换热器 )所需空间以及固体物料装卸所需作业面。(5)节约装置(单元)布置应按照“流程顺畅,紧凑布置”的原则,减少装置占地;优化各设备间距, 减少管道的往返; 对大管径管道,造价高(如高材质)管道,应尽可能最短,以节约投资。2、设备布置的定位原则管道设计专业项目号 : 173031B1000 文表号 :40-00/G第 3页 共 27 页(1)卧式容器基础中心线(2)塔和立式容器中心线(3)换热器基础中心线 (框架上层 ) 管程嘴子中心线 (地面层 ) (4)卧式泵泵端基础(5)立式泵泵中心线3、装置内通道宽度(1)车行消防道路最小 4000mm (2)检修、维修道路最小 4000mm (3)操作通道最小 800mm (4)联通通道最小 800mm (5)检修消防通道路面内缘转弯半径不宜小于9m. 4、装置内通道净高(1)卡车通道净空要求最小 4500mm (2)工厂主干道净空要求最小 5000mm (3)铁路净空要求最小 5500mm (4)消防车通道净空要求最小 4500mm (5)操作通道净空最小 2100mm 5、基础标高(1)满足工艺要求(2)塔及地面层立式设备基础高度一般应取H=200mm。(3)卧式设备及冷换设备基础...
