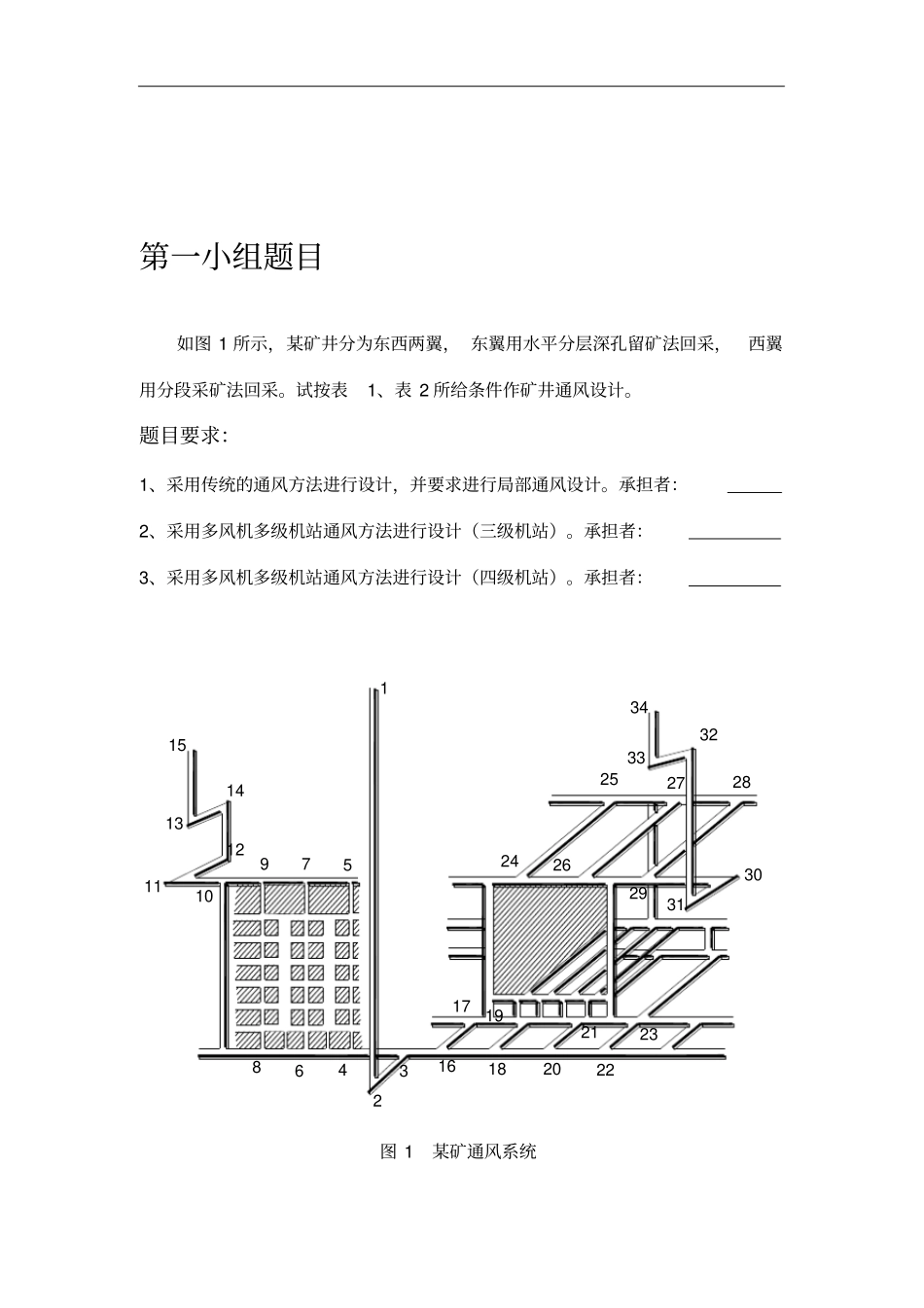

第一小组题目如图 1 所示，某矿井分为东西两翼， 东翼用水平分层深孔留矿法回采，西翼用分段采矿法回采。试按表1、表 2 所给条件作矿井通风设计。题目要求：1、采用传统的通风方法进行设计，并要求进行局部通风设计。承担者：2、采用多风机多级机站通风方法进行设计（三级机站）。承担者：3、采用多风机多级机站通风方法进行设计（四级机站）。承担者：15131412111097586423161820222321171924262527293130283234133图 1 某矿通风系统表 1 矿块特征名称水平分层深孔留矿法分段采矿法同时生产的矿块数（个）2 2 每一矿块的耙矿或二次破碎巷道数（个）2 1 每一耙矿或二次破碎巷道破碎断面（m2）4.5 4.6 每一耙矿或二次破碎巷道的长度（m）30 30 每一耙矿或二次破碎巷道的产量（吨 /昼夜）300 350 每个矿块每次爆破间隔时间（周）2（两矿块不同时爆破）1（两矿块不同时爆破）每个矿块每次爆破炸药量（kg）1300 250 每个采场自由空间体积（m3）4500 2550 大爆破后加强通风时间（h）2 2 每次二次破碎炸药量（kg）1.4 1.4 松散后的矿石容量（t/m 3）2.5 2.5 分段平巷断面（m 2）—6 凿岩硐室断面（m 2）10 —凿岩设备型号YG-80 YG-40 使用凿岩设备台数（台）4（每个硐室2 台）5（每个分段平巷1 台）表 2 井巷规格顺序名称支护型式断面形状断面积 m2 长度 m 周边长 m 1-2 提升井筒混凝土支护， 有管子间及梯子间圆形28.3 230 18.84 2-3 阶段石门无拱形9.9 100 12.89 3-4 阶段平巷无拱形5.0 140 9.98 4-5 天井木框方形2.0 ×1.5 60 7.0 5-7 回风平巷无拱形5.8 60 9.98 9-10 回风平巷无拱形5.8 760 9.98 10-11 回风平巷混凝土拱形5.8 100 9.98 11-12 回风平巷混凝土拱形5.8 100 9.98 12-13 回风井木框方形2.0 ×3.5 120 11.0 13-14 回风石门混凝土拱形5.8 100 9.98 14-15 回风井木框方形2.0 ×3.5 100 11.0 3-16 阶段平巷无拱形5.9 200 9.98 16-18 阶段平巷无拱形5.8 60 9.98 18-19 穿脉无拱形4.12 10 7.74 19-24 天井木框方形1.9 ×2.9 60 9.6 24-25 穿脉无拱形3.6 30 7.6 25-27 回风平巷无拱形5.8 30 9.98 29-30 回风平巷无拱形5.8 540 9.98 31-34 回风平巷同 11-15 设计要求：1、计算全矿所需风量，进行风量分配；2、计算全矿总阻力（第一阶段的最大阻力）；3、选择扇风机，计算电动机功率。解： 1、计算全矿总风量及...
