矿山供电系统方案设计书

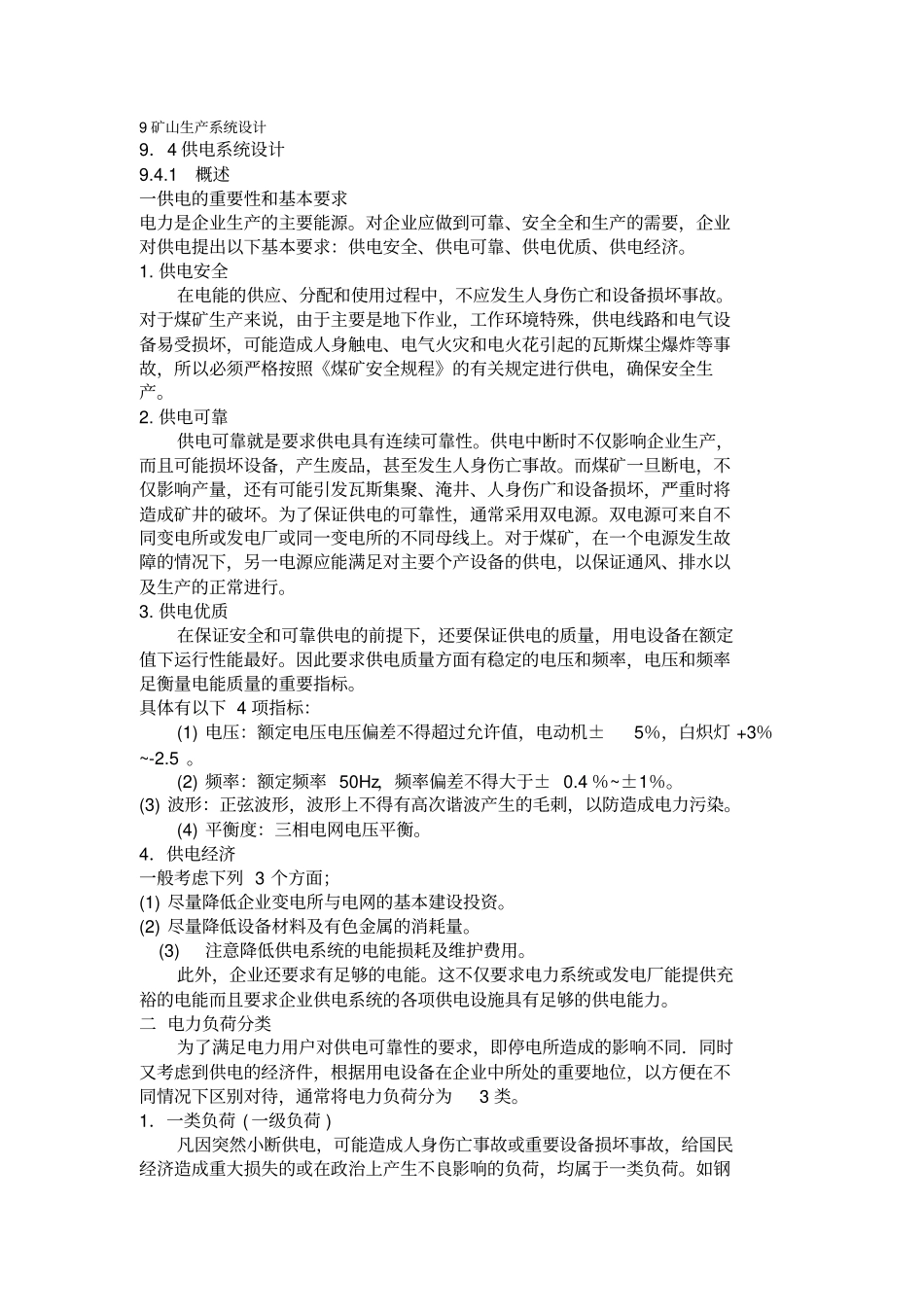

9 矿山生产系统设计9．4 供电系统设计9.4.1 概述一供电的重要性和基本要求电力是企业生产的主要能源。对企业应做到可靠、安全全和生产的需要，企业对供电提出以下基本要求：供电安全、供电可靠、供电优质、供电经济。1. 供电安全在电能的供应、分配和使用过程中，不应发生人身伤亡和设备损坏事故。对于煤矿生产来说，由于主要是地下作业，工作环境特殊，供电线路和电气设备易受损坏，可能造成人身触电、电气火灾和电火花引起的瓦斯煤尘爆炸等事故，所以必须严格按照《煤矿安全规程》的有关规定进行供电，确保安全生产。2. 供电可靠供电可靠就是要求供电具有连续可靠性。供电中断时不仅影响企业生产，而且可能损坏设备，产生废品，甚至发生人身伤亡事故。而煤矿一旦断电，不仅影响产量，还有可能引发瓦斯集聚、淹井、人身伤广和设备损坏，严重时将造成矿井的破坏。为了保证供电的可靠性，通常采用双电源。双电源可来自不同变电所或发电厂或同一变电所的不同母线上。对于煤矿，在一个电源发生故障的情况下，另一电源应能满足对主要个产设备的供电，以保证通风、排水以及生产的正常进行。3. 供电优质在保证安全和可靠供电的前提下，还要保证供电的质量，用电设备在额定值下运行性能最好。因此要求供电质量方面有稳定的电压和频率，电压和频率足衡量电能质量的重要指标。具体有以下 4 项指标：(1) 电压：额定电压电压偏差不得超过允许值，电动机±5％，白炽灯 +3％~-2.5 。(2) 频率：额定频率 50Hz，频率偏差不得大于± 0.4 ％~±1％。(3) 波形：正弦波形，波形上不得有高次谐波产生的毛刺，以防造成电力污染。(4) 平衡度：三相电网电压平衡。4．供电经济一般考虑下列 3 个方面；(1) 尽量降低企业变电所与电网的基本建设投资。(2) 尽量降低设备材料及有色金属的消耗量。 (3)注意降低供电系统的电能损耗及维护费用。此外，企业还要求有足够的电能。这不仅要求电力系统或发电厂能提供充裕的电能而且要求企业供电系统的各项供电设施具有足够的供电能力。二 电力负荷分类为了满足电力用户对供电可靠性的要求，即停电所造成的影响不同．同时又考虑到供电的经济件，根据用电设备在企业中所处的重要地位，以方便在不同情况下区别对待，通常将电力负荷分为3 类。1．一类负荷 ( 一级负荷 ) 凡因突然小断供电，可能造成人身伤亡事故或重要设备损坏事故，给国民经济造成重大损失的或在政治上产生不良影响的负荷，均属于一类负荷。如钢...
