矿山机电一体化专业毕业论文_煤矿供电系统设计说明

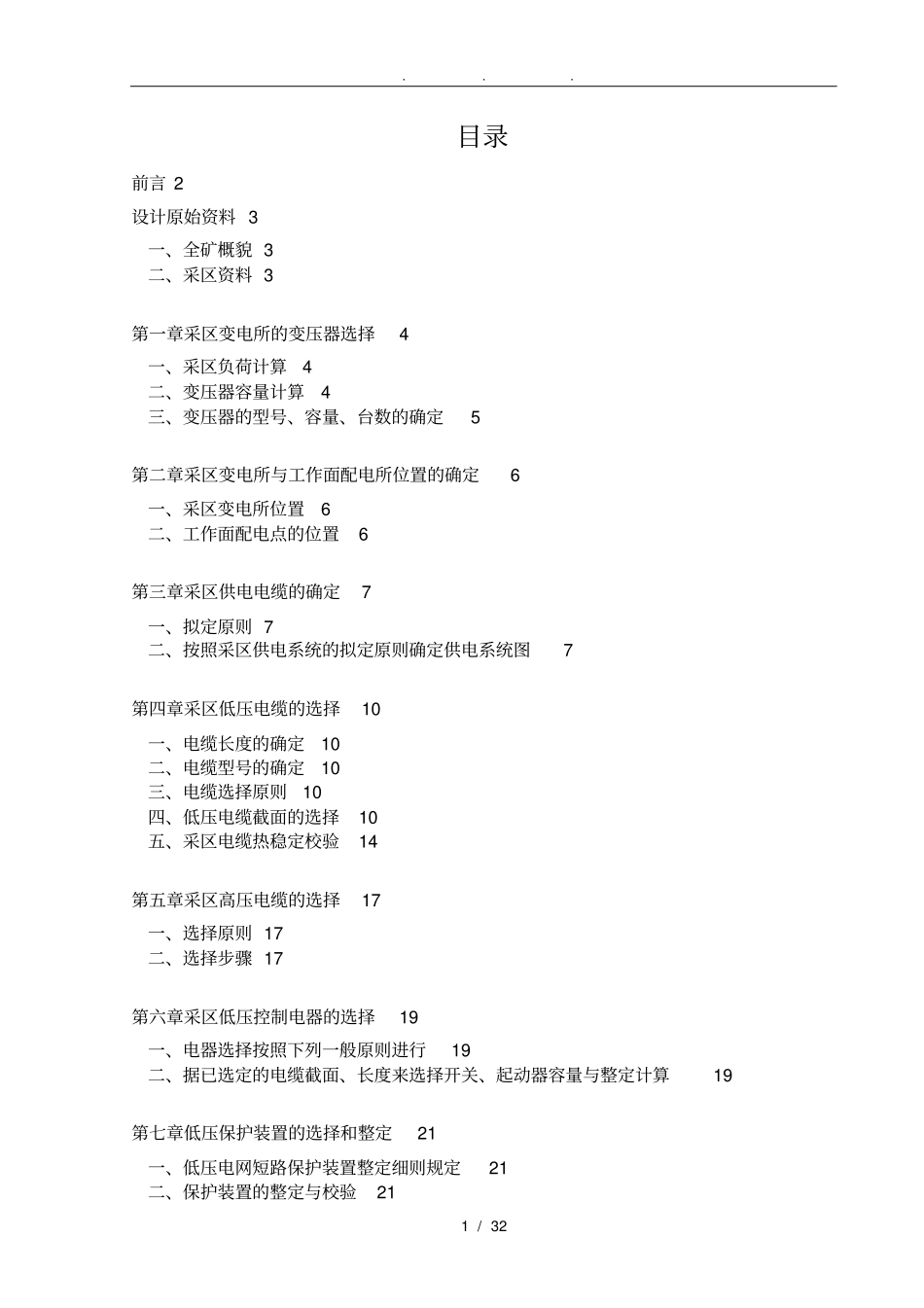

. . . 1 / 32 目录前言 2设计原始资料 3一、全矿概貌 3 二、采区资料 3第一章采区变电所的变压器选择4一、采区负荷计算4 二、变压器容量计算4 三、变压器的型号、容量、台数的确定5第二章采区变电所与工作面配电所位置的确定6一、采区变电所位置6 二、工作面配电点的位置6第三章采区供电电缆的确定7一、拟定原则 7 二、按照采区供电系统的拟定原则确定供电系统图7第四章采区低压电缆的选择10一、电缆长度的确定10 二、电缆型号的确定10 三、电缆选择原则10 四、低压电缆截面的选择10 五、采区电缆热稳定校验14第五章采区高压电缆的选择17一、选择原则 17 二、选择步骤 17第六章采区低压控制电器的选择19一、电器选择按照下列一般原则进行19 二、据已选定的电缆截面、长度来选择开关、起动器容量与整定计算19第七章低压保护装置的选择和整定21一、低压电网短路保护装置整定细则规定21 二、保护装置的整定与校验21 . . . 2 / 32 第八章高压配电箱的选择和整定26一、高压配电箱的选择原则26 二、高压配电箱的选择26 三、高压配电箱的整定和灵敏度的校验27第九章井下漏电保护装置的选择28一、井下漏电保护装置的作用28 二、漏电保护装置的选择28 三、井下检漏保护装置的整定28第十章井下保护接地系统29结束语 错误! 未定义书签。参考文献 32前 言在即将毕业之际，根据教学大纲安排，完成毕业论文与设计、做好毕业答辩工作，我到了阳城县竹林山煤矿参加毕业实习。此次实习任务，除了对该煤矿作业过程与对矿井各设备的了解，还须收集矿井原始资料，并以其为依据，对矿井采区作供电系统的设计。本设计分为三大部分，第一部分为原始资料，第二部分为设计过程，第三部分为参考资料，书中着重讲述采区供电系统中各电气设备的设计过程，如高压配电箱、 变压器。电缆的选择方法，并对其的整定与校验，书中详细叙述了电缆与设备的选择原则，井下供电系统采取各种保护的重要性，简明易懂。本设计方案符合《煤矿安全规程》 、《煤矿工业设计规》 ，坚持从实际出发、联系理论知识，在设计过程中，通过各方面的考虑，选用新型产品，应用新技术，满足供电的可靠性、安全性、经济性与技术合理性。通过设计， 让我了解了矿山的概况 , 了解了煤矿供电系统运行和供电设备管理情况和煤矿生产管理的基本知识，使自己具有一定的理论知识的同时，又具有较强的实际操作能力与解决实际工程问题的能力，根据新采区的实际情况，在...
