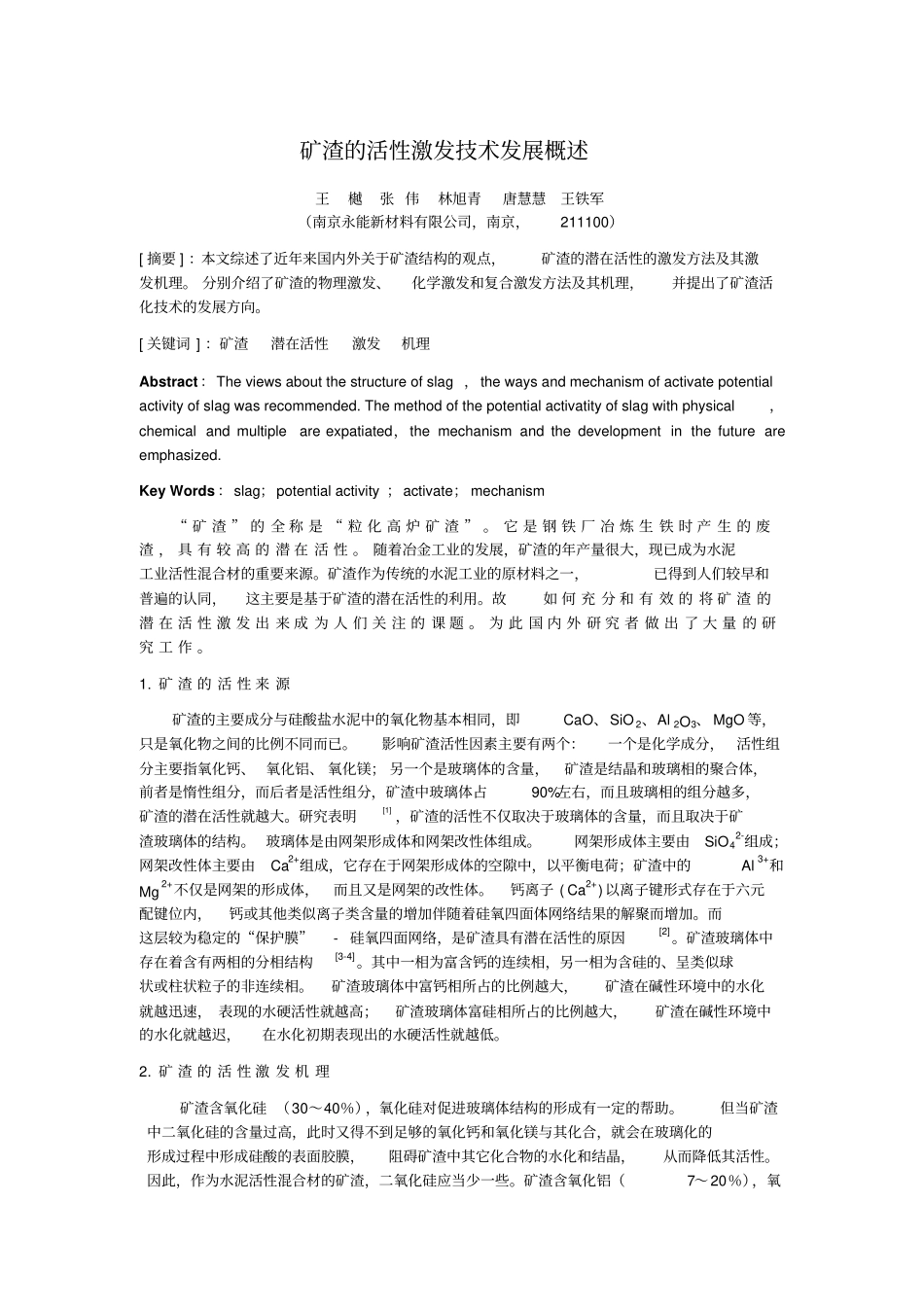

矿渣的活性激发技术发展概述王樾张 伟林旭青唐慧慧王铁军（南京永能新材料有限公司，南京，211100）[ 摘要 ] ：本文综述了近年来国内外关于矿渣结构的观点，矿渣的潜在活性的激发方法及其激发机理。 分别介绍了矿渣的物理激发、化学激发和复合激发方法及其机理，并提出了矿渣活化技术的发展方向。[ 关键词 ] ：矿渣潜在活性激发机理Abstract：The views about the structure of slag ，the ways and mechanism of activate potential activity of slag was recommended. The method of the potential activatity of slag with physical，chemical and multiple are expatiated，the mechanism and the development in the future are emphasized. Key Words ：slag；potential activity ；activate； mechanism “ 矿 渣 ” 的 全 称 是 “ 粒 化 高 炉 矿 渣 ” 。 它 是 钢 铁 厂 冶 炼 生 铁 时 产 生 的 废渣 ， 具 有 较 高 的 潜 在 活 性 。 随着冶金工业的发展，矿渣的年产量很大，现已成为水泥工业活性混合材的重要来源。矿渣作为传统的水泥工业的原材料之一，已得到人们较早和普遍的认同，这主要是基于矿渣的潜在活性的利用。故如 何 充 分 和 有 效 的 将 矿 渣 的潜 在 活 性 激 发 出 来 成 为 人 们 关 注 的 课 题 。 为 此 国 内 外 研 究 者 做 出 了 大 量 的 研究 工 作 。1. 矿 渣 的 活 性 来 源矿渣的主要成分与硅酸盐水泥中的氧化物基本相同，即CaO、SiO 2、Al 2O3、 MgO 等，只是氧化物之间的比例不同而已。影响矿渣活性因素主要有两个：一个是化学成分，活性组分主要指氧化钙、 氧化铝、 氧化镁； 另一个是玻璃体的含量，矿渣是结晶和玻璃相的聚合体，前者是惰性组分，而后者是活性组分，矿渣中玻璃体占90%左右，而且玻璃相的组分越多，矿渣的潜在活性就越大。研究表明[1] ，矿渣的活性不仅取决于玻璃体的含量，而且取决于矿渣玻璃体的结构。 玻璃体是由网架形成体和网架改性体组成。网架形成体主要由SiO42-组成；网架改性体主要由Ca2+组成，它存在于网架形成体的空隙中，以平衡电荷；矿渣中的Al3+和Mg2+不仅是网架的形成体，而且又是网架的改性体。钙离子 ( Ca2+)以离子键形式存在于六元配键位内，钙或其他类似离子类含量的增加伴随着硅氧四面体...
