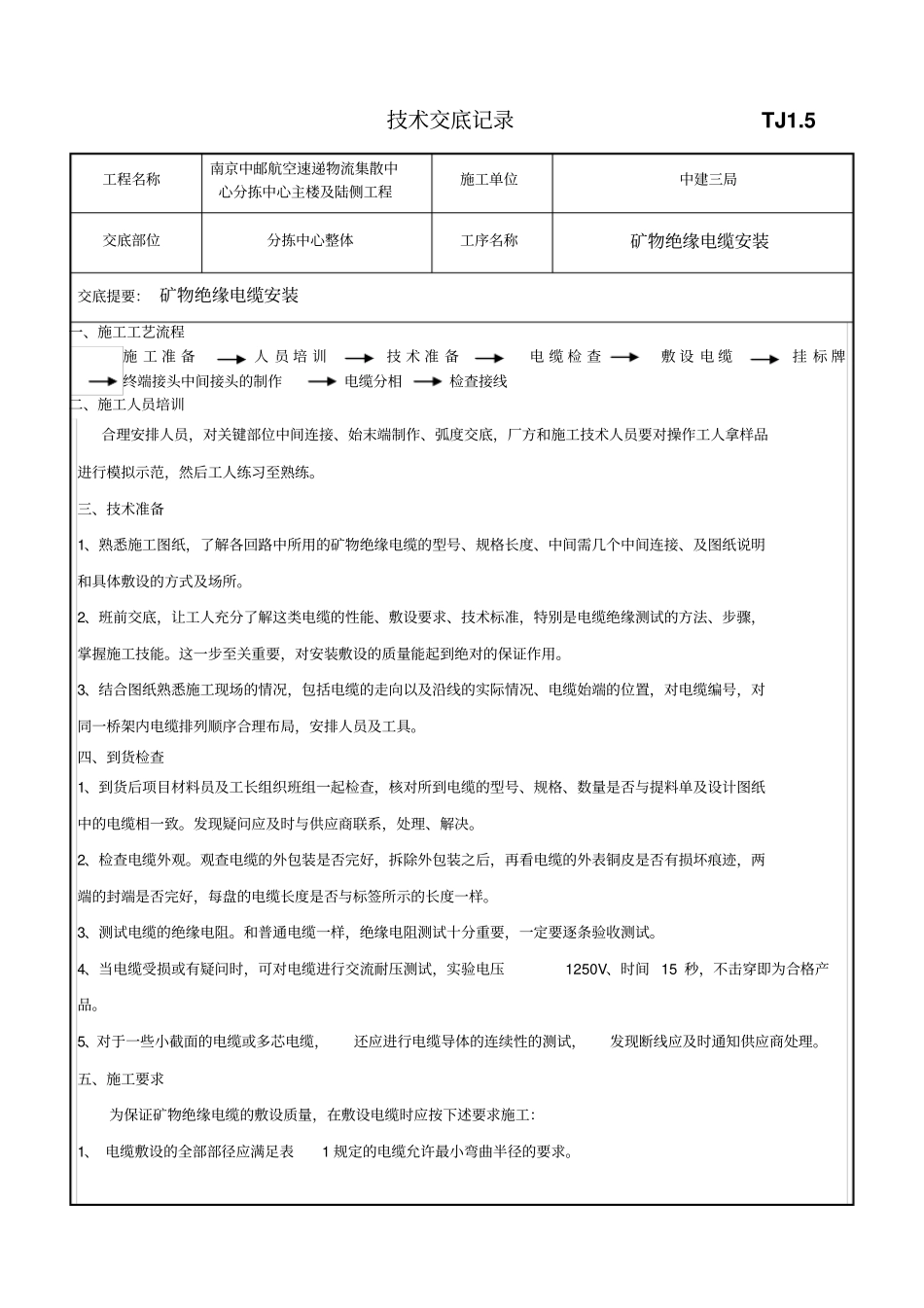

技术交底记录TJ1.5 工程名称南京中邮航空速递物流集散中心分拣中心主楼及陆侧工程施工单位中建三局交底部位分拣中心整体工序名称矿物绝缘电缆安装交底提要： 矿物绝缘电缆安装一、施工工艺流程施 工 准 备人 员 培 训技 术 准 备电 缆 检 查敷 设 电 缆挂 标 牌终端接头中间接头的制作电缆分相检查接线二、施工人员培训合理安排人员，对关键部位中间连接、始末端制作、弧度交底，厂方和施工技术人员要对操作工人拿样品进行模拟示范，然后工人练习至熟练。三、技术准备1、熟悉施工图纸，了解各回路中所用的矿物绝缘电缆的型号、规格长度、中间需几个中间连接、及图纸说明和具体敷设的方式及场所。2、班前交底，让工人充分了解这类电缆的性能、敷设要求、技术标准，特别是电缆绝缘测试的方法、步骤，掌握施工技能。这一步至关重要，对安装敷设的质量能起到绝对的保证作用。3、结合图纸熟悉施工现场的情况，包括电缆的走向以及沿线的实际情况、电缆始端的位置，对电缆编号，对同一桥架内电缆排列顺序合理布局，安排人员及工具。四、到货检查1、到货后项目材料员及工长组织班组一起检查，核对所到电缆的型号、规格、数量是否与提料单及设计图纸中的电缆相一致。发现疑问应及时与供应商联系，处理、解决。2、检查电缆外观。观查电缆的外包装是否完好，拆除外包装之后，再看电缆的外表铜皮是否有损坏痕迹，两端的封端是否完好，每盘的电缆长度是否与标签所示的长度一样。3、测试电缆的绝缘电阻。和普通电缆一样，绝缘电阻测试十分重要，一定要逐条验收测试。4、当电缆受损或有疑问时，可对电缆进行交流耐压测试，实验电压1250V、时间 15 秒，不击穿即为合格产品。5、对于一些小截面的电缆或多芯电缆，还应进行电缆导体的连续性的测试，发现断线应及时通知供应商处理。五、施工要求为保证矿物绝缘电缆的敷设质量，在敷设电缆时应按下述要求施工：1、 电缆敷设的全部部径应满足表1 规定的电缆允许最小弯曲半径的要求。技术交底记录TJ1.5 工程名称南京中邮航空速递物流集散中心分拣中心主楼及陆侧工程施工单位中建三局交底部位分拣中心整体工序名称矿物绝缘电缆安装表 1 矿物绝缘电缆弯曲半径电缆外径 D（ mm）D＜7 7≤D＜12 12≤D＜15 D≥15 电缆内侧最小弯曲半径R（mm）2D 3D 4D 6D 注：多根不同外径的矿物绝缘电缆相同走相时，为达到整齐、美观的目的，电缆的弯曲半径参照外径最大的电缆的进行调整并符合相应的最小...
