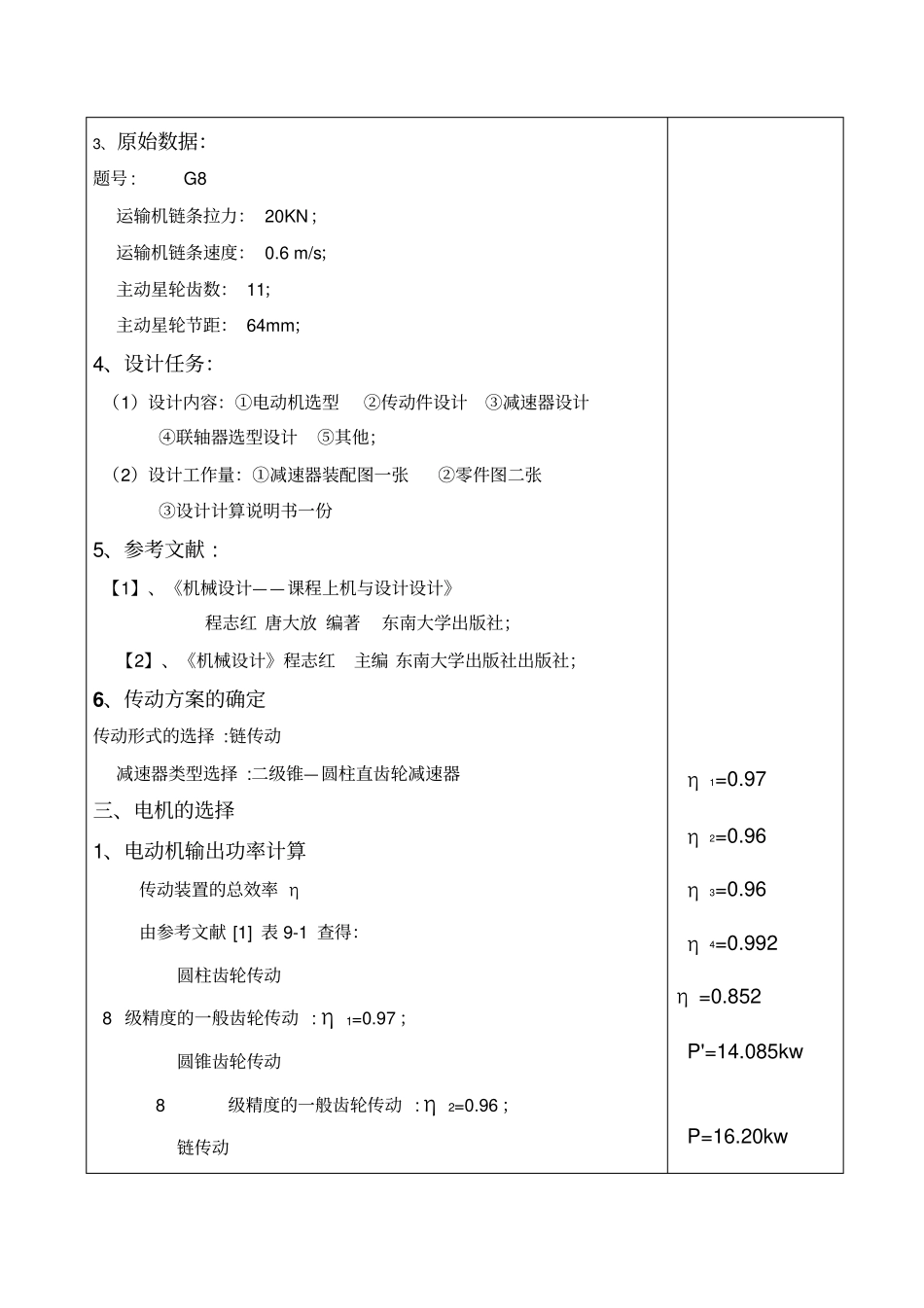

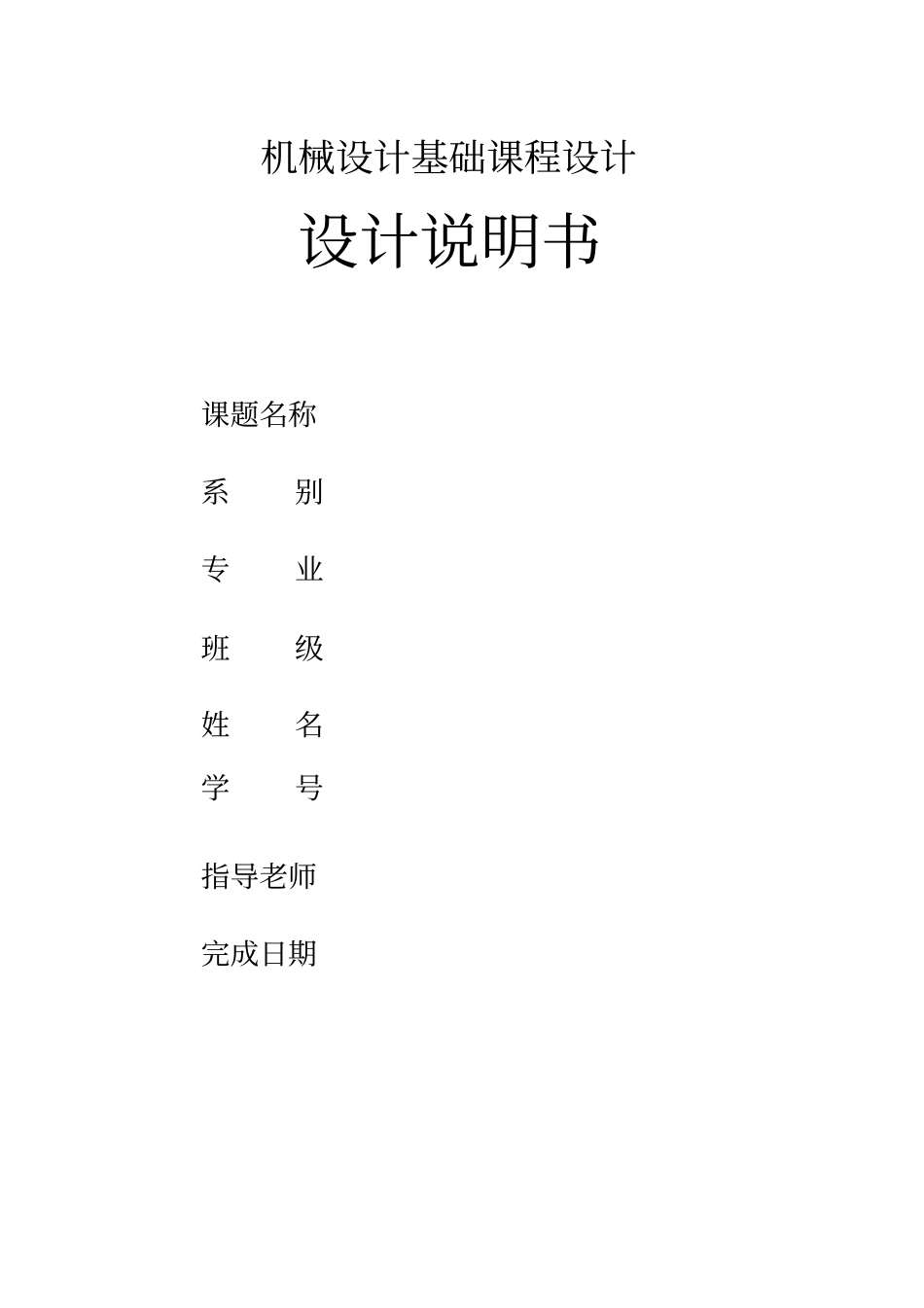

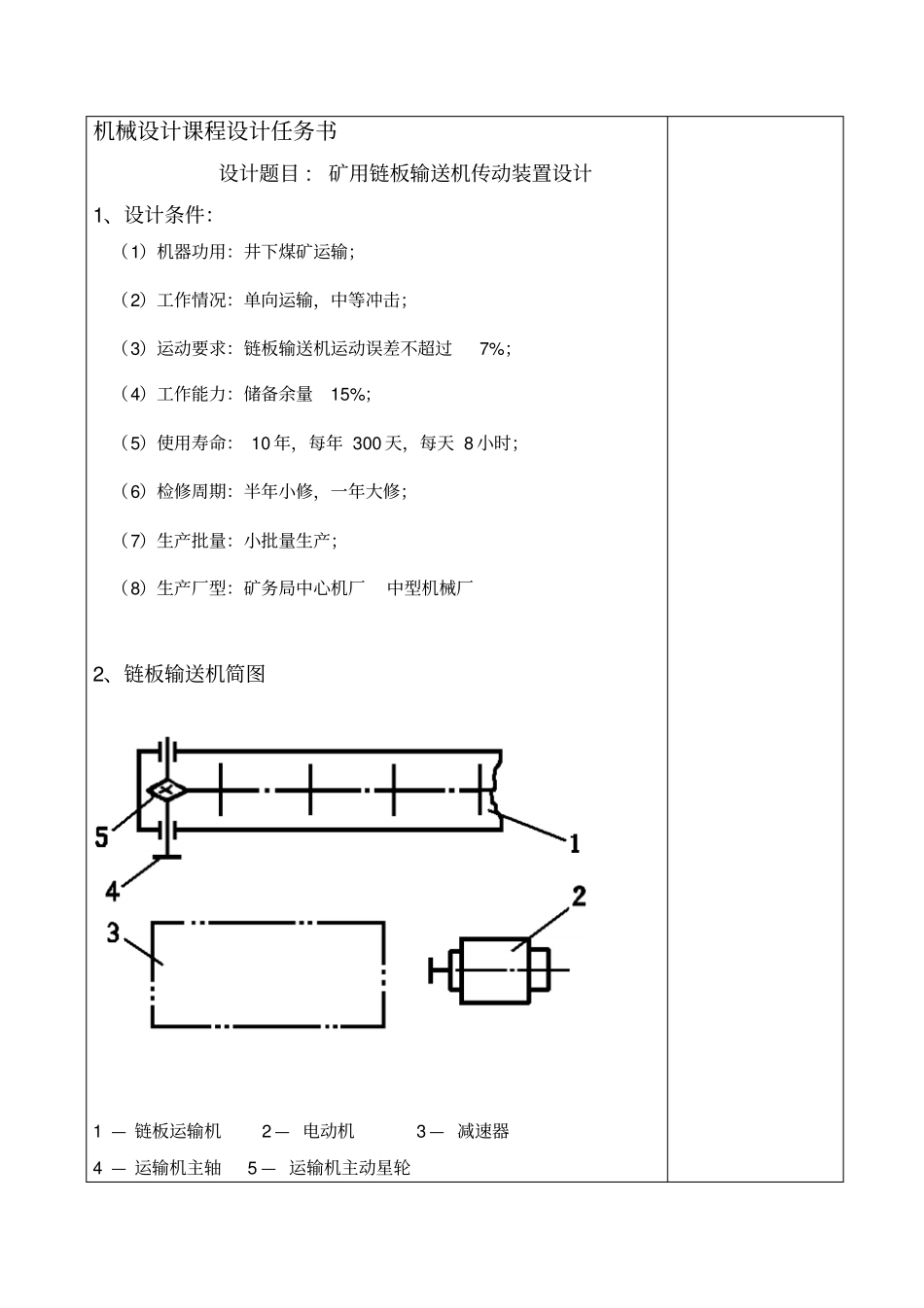

机械设计基础课程设计设计说明书课题名称系别专业班级姓名学号指导老师完成日期机械设计课程设计任务书设计题目 : 矿用链板输送机传动装置设计1、设计条件:(1)机器功用:井下煤矿运输;(2)工作情况:单向运输,中等冲击;(3)运动要求:链板输送机运动误差不超过7%;(4)工作能力:储备余量15%;(5)使用寿命: 10 年,每年 300 天,每天 8 小时;(6)检修周期:半年小修,一年大修;(7)生产批量:小批量生产;(8)生产厂型:矿务局中心机厂中型机械厂2、链板输送机简图1 — 链板运输机 2 — 电动机 3 — 减速器4 — 运输机主轴 5 — 运输机主动星轮3、原始数据:题号 : G8 运输机链条拉力: 20KN;运输机链条速度: 0.6 m/s;主动星轮齿数: 11;主动星轮节距: 64mm;4、设计任务:(1)设计内容:①电动机选型②传动件设计③减速器设计④联轴器选型设计⑤其他;(2)设计工作量:①减速器装配图一张②零件图二张③设计计算说明书一份5、参考文献 : 【1】、《机械设计——课程上机与设计设计》程志红 唐大放 编著东南大学出版社;【2】、《机械设计》程志红主编 东南大学出版社出版社;6、传动方案的确定传动形式的选择 :链传动减速器类型选择 :二级锥—圆柱直齿轮减速器三、电机的选择1、电动机输出功率计算传动装置的总效率 η由参考文献 [1] 表 9-1 查得:圆柱齿轮传动 8 级精度的一般齿轮传动 : η1=0.97 ;圆锥齿轮传动 8级精度的一般齿轮传动 : η2=0.96 ;链传动η1=0.97η2=0.96 η3=0.96η4=0.992η =0.852P'=14.085kwP=16.20kw滚子链 : η3=0.96 ;联轴器挠性联轴器 : η4=0.992;滚动轴承球轴承 : η5=0.99;总效率 η =η1η2η3η4η54 =0.97 ×0.96 ×0.96 ×0.992 ×0.994=0.852 已知工作机上的作用力F 和线速度 v 则 P'= Fv/ 1000η =( 20000×0.6)/ ( 1000×0.852)=14.085kw2、确定电动机的型号对功率储备系数 K 取 1.15 电动机所需额定功率P 和电动机输出功率P' 有 P=P'K=14.085×1.15=16.20kw 查参考文献 [1] 表 16-2 选择电动机的型号为Y180M-4,额定功率 18.5kw,满载转速 1470r/min 。3、总传动比及传动比分配1、总传动比n'= 60×1000v/Zp=60×1000×0.6/11 ×64=51.14 r/min(1)总传动比: i= n/ n' =1470/51.14(2)链传动的传动比选2.0 则减速器总传动比为i 0=i/ 2=14.372 可得各级传动比:直齿...
