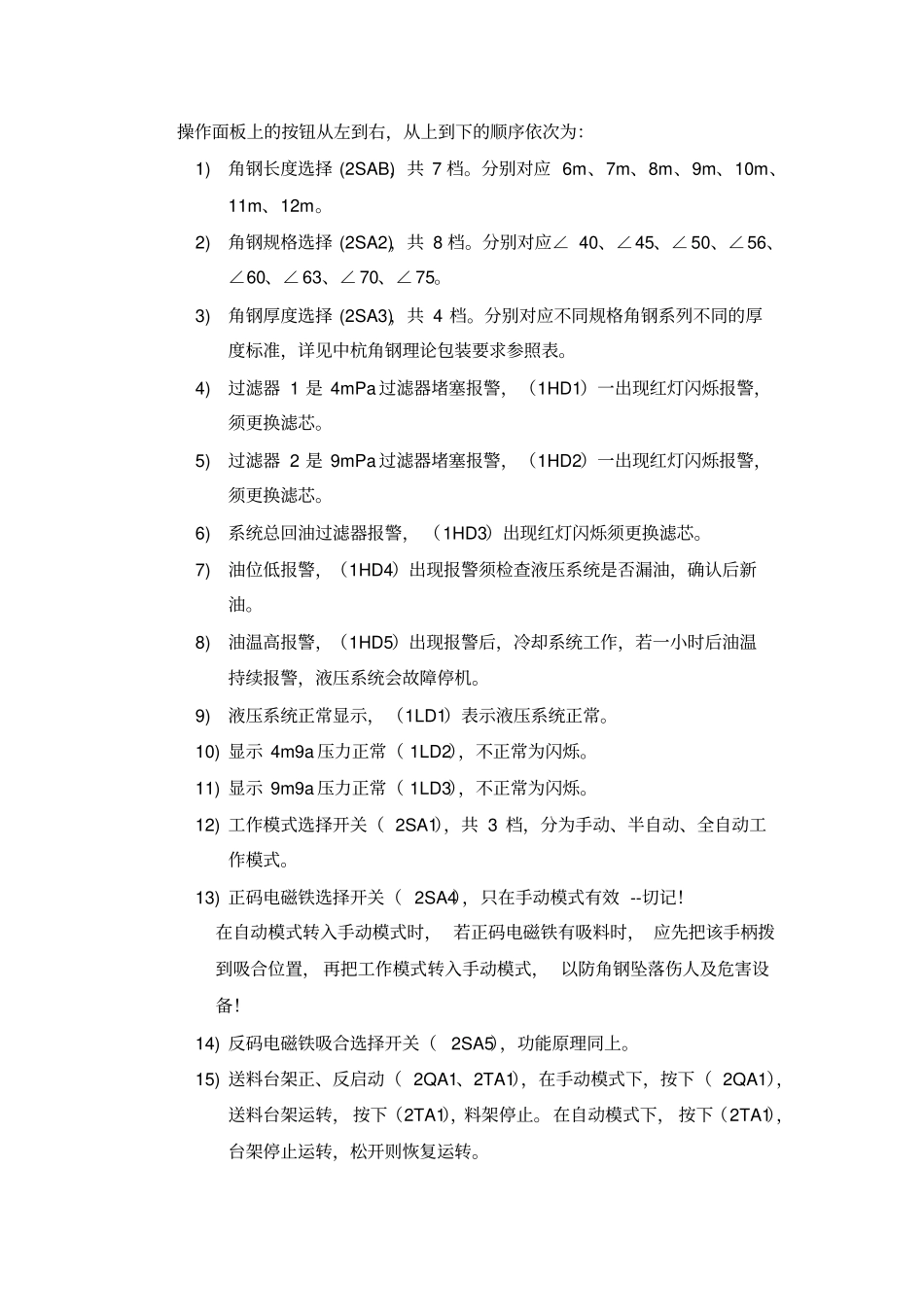

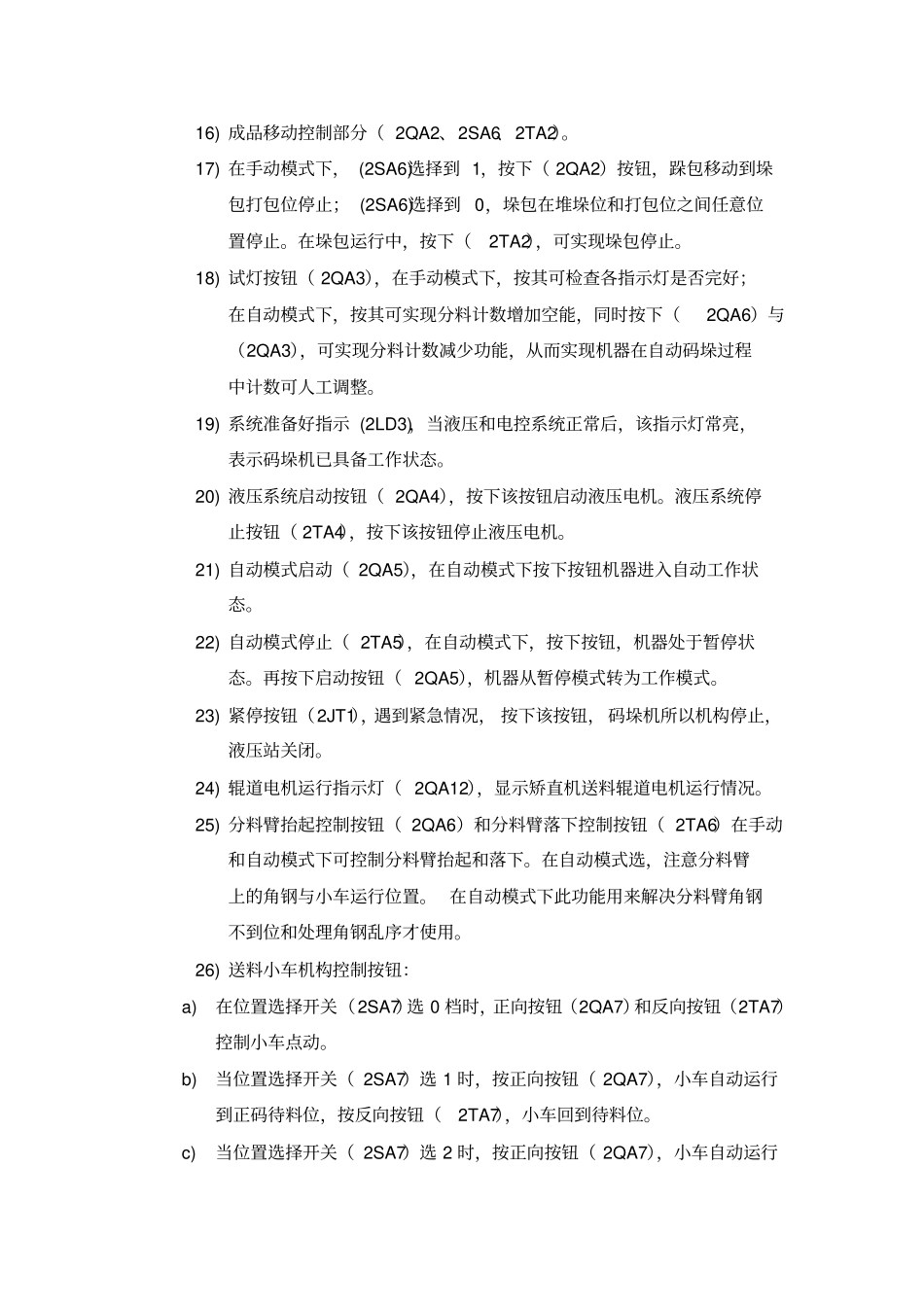

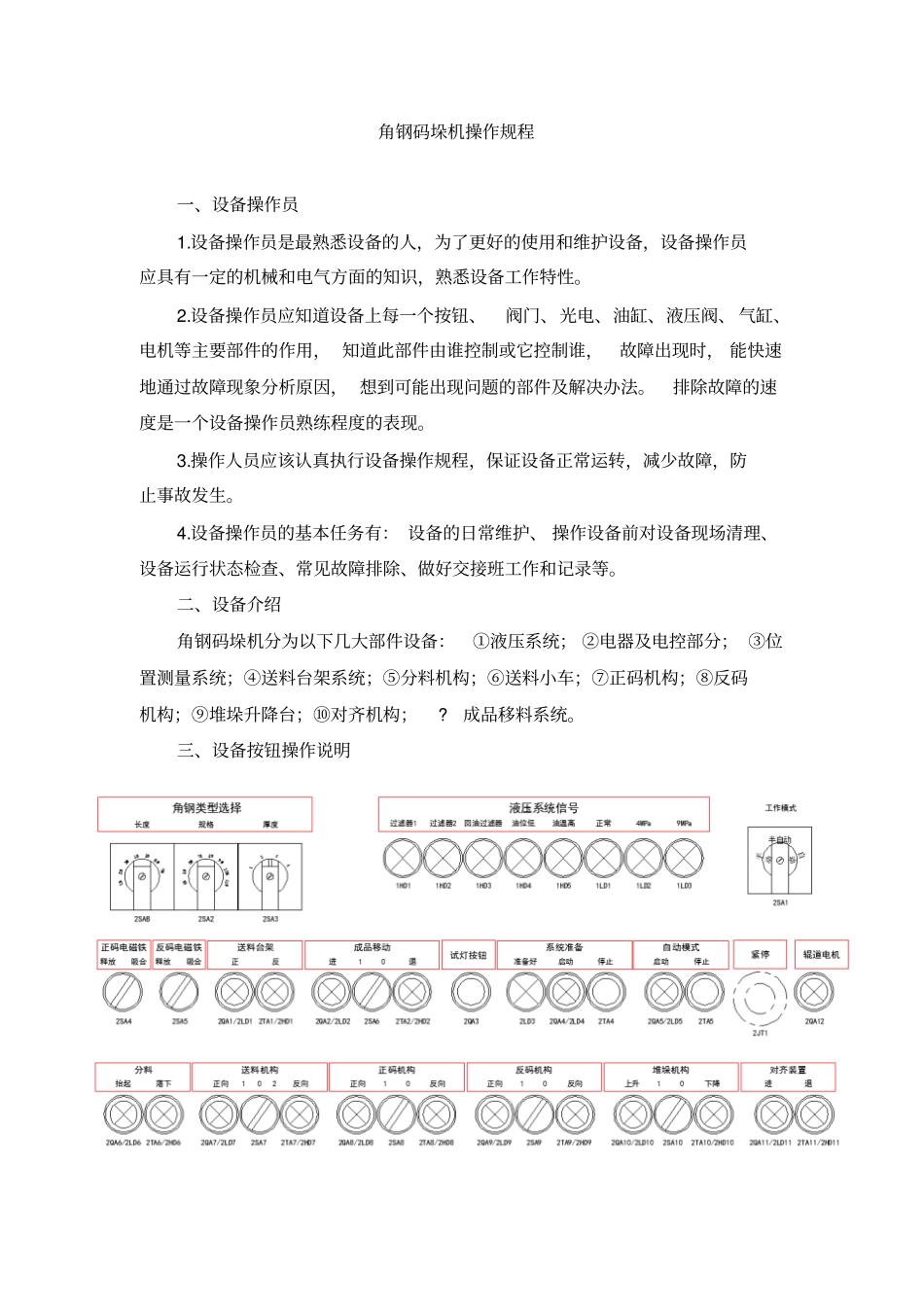

角钢码垛机操作规程一、设备操作员1.设备操作员是最熟悉设备的人，为了更好的使用和维护设备，设备操作员应具有一定的机械和电气方面的知识，熟悉设备工作特性。2.设备操作员应知道设备上每一个按钮、阀门、光电、油缸、液压阀、 气缸、电机等主要部件的作用， 知道此部件由谁控制或它控制谁，故障出现时， 能快速地通过故障现象分析原因， 想到可能出现问题的部件及解决办法。排除故障的速度是一个设备操作员熟练程度的表现。3.操作人员应该认真执行设备操作规程，保证设备正常运转，减少故障，防止事故发生。4.设备操作员的基本任务有： 设备的日常维护、 操作设备前对设备现场清理、设备运行状态检查、常见故障排除、做好交接班工作和记录等。二、设备介绍角钢码垛机分为以下几大部件设备：①液压系统； ②电器及电控部分； ③位置测量系统；④送料台架系统；⑤分料机构；⑥送料小车；⑦正码机构；⑧反码机构；⑨堆垛升降台；⑩对齐机构；?成品移料系统。三、设备按钮操作说明操作面板上的按钮从左到右，从上到下的顺序依次为：1)角钢长度选择 (2SAB)，共 7 档。分别对应 6m、7m、8m、9m、10m、11m、12m。2)角钢规格选择 (2SA2)，共 8 档。分别对应∠ 40、∠45、∠ 50、∠56、∠60、∠ 63、∠ 70、∠ 75。3)角钢厚度选择 (2SA3)，共 4 档。分别对应不同规格角钢系列不同的厚度标准，详见中杭角钢理论包装要求参照表。4)过滤器 1 是 4mPa 过滤器堵塞报警，（1HD1）一出现红灯闪烁报警，须更换滤芯。5)过滤器 2 是 9mPa 过滤器堵塞报警，（1HD2）一出现红灯闪烁报警，须更换滤芯。6)系统总回油过滤器报警， （1HD3）出现红灯闪烁须更换滤芯。7)油位低报警，（1HD4）出现报警须检查液压系统是否漏油，确认后新油。8)油温高报警，（1HD5）出现报警后，冷却系统工作，若一小时后油温持续报警，液压系统会故障停机。9)液压系统正常显示，（1LD1）表示液压系统正常。10) 显示 4m9a 压力正常（ 1LD2），不正常为闪烁。11) 显示 9m9a 压力正常（ 1LD3），不正常为闪烁。12) 工作模式选择开关（ 2SA1），共 3 档，分为手动、半自动、全自动工作模式。13) 正码电磁铁选择开关（ 2SA4），只在手动模式有效 --切记！在自动模式转入手动模式时， 若正码电磁铁有吸料时， 应先把该手柄拨到吸合位置， 再把工作模式转入手动模式， 以防角钢坠落伤人及危害设备！14) 反码电磁铁吸合选择开关（2SA5），功能原...
