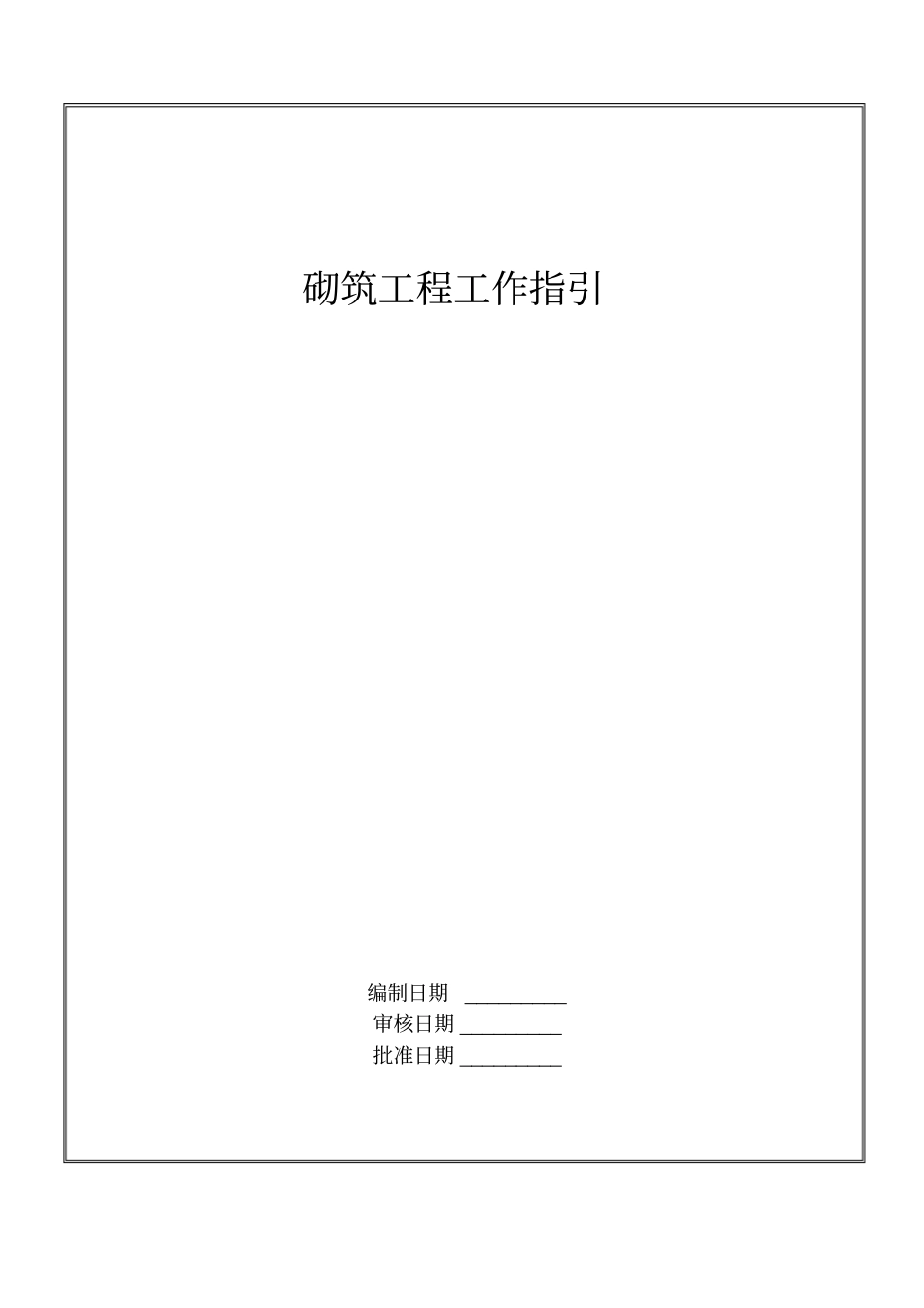

砌体工程工作指引

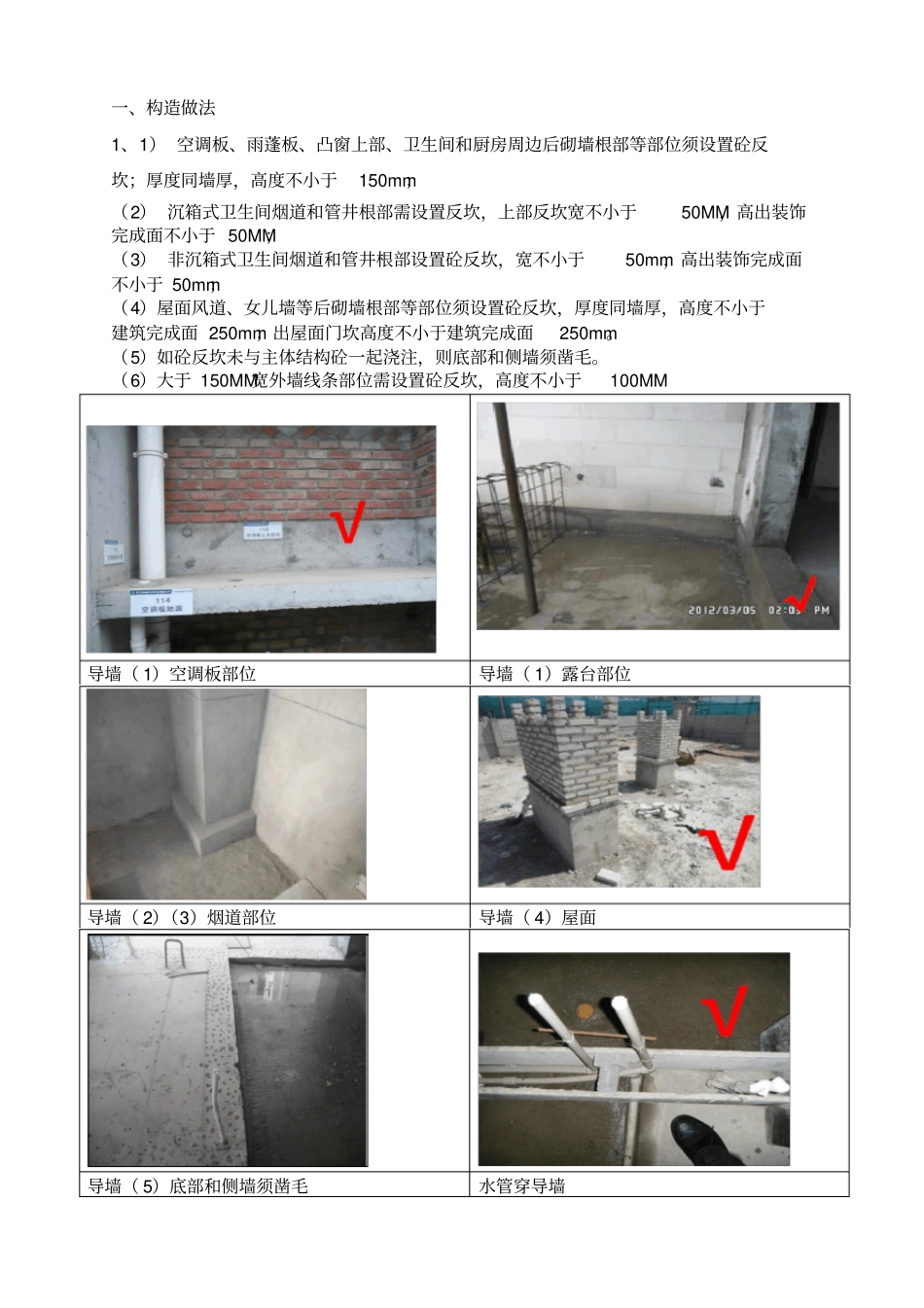

砌筑工程工作指引编制日期_________ 审核日期 _________ 批准日期 _________ 一、构造做法1、1） 空调板、雨蓬板、凸窗上部、卫生间和厨房周边后砌墙根部等部位须设置砼反坎；厚度同墙厚，高度不小于150mm；（2） 沉箱式卫生间烟道和管井根部需设置反坎，上部反坎宽不小于50MM，高出装饰完成面不小于 50MM；（3） 非沉箱式卫生间烟道和管井根部设置砼反坎，宽不小于50mm，高出装饰完成面不小于 50mm；（4）屋面风道、女儿墙等后砌墙根部等部位须设置砼反坎，厚度同墙厚，高度不小于建筑完成面 250mm；出屋面门坎高度不小于建筑完成面250mm。（5）如砼反坎未与主体结构砼一起浇注，则底部和侧墙须凿毛。（6）大于 150MM宽外墙线条部位需设置砼反坎，高度不小于100MM 导墙（ 1）空调板部位导墙（ 1）露台部位导墙（ 2）（3）烟道部位导墙（ 4）屋面导墙（ 5）底部和侧墙须凿毛水管穿导墙2、过梁洞口宽度小于 600mm大于 300mm时，可采用 30mm厚 M10水泥砂浆内设 2Φ 8 的钢筋过梁，钢筋应埋入砂浆中，锚入洞口两边砌体不小于 250mm。洞口宽度大于 600mm时（包括临时施工洞口） ，应设置钢筋混凝土过梁，过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求采用。当采用预制钢筋混凝土过梁时，支座处砌体顶部应找平，安装时应坐砌砂浆。洞口过梁搭接长度不小于250mm。当受平面限制不能满足要求时， 可采用现浇的方式与临近的过梁或构造柱相结合一次浇筑成形；部分门洞顶部离上层结构梁底距离小于过梁高度，在结构施工时将梁底下移， 一起浇筑完成。(1) 洞口过梁搭接长度不小于250mm (2) 当受平面限制不能满足要求时，可采用现浇的方式与临近的过梁或构造柱相结合一次浇筑成形3、构造柱构造柱的截面尺寸不应小于 （墙厚× 200mm），混凝土强度等级不应低于 C20。模板的对拉螺栓或步步紧禁止穿砌体。柱顶应预留“喇叭口”，其顶面高于柱顶 2cm，待混凝土强度达到 100%后，将“喇叭口”处混凝土剔除。当有洞口的填充墙尽端至门窗洞口边距离小于 240mm时，宜采用钢筋混凝土门窗框。(1) 构造柱标准支模(2) 当有洞口的填充墙尽端至门窗洞口边距离小于 240mm时，宜采用钢筋混凝土门窗框(3) 转角或丁字构造柱利用马牙槎穿螺栓(4) 临边构造柱内部植定位筋支模方式（避免拉砌体）4、窗台压顶外窗窗台压顶，板带的厚度不小于 120mm，宽度同墙厚，每边深入≥ 200mm（不足200mm的通长设置）；采用 C20细石砼浇...
