砖墙围挡技术交底

砖墙围挡技术交底_第1页
1/25

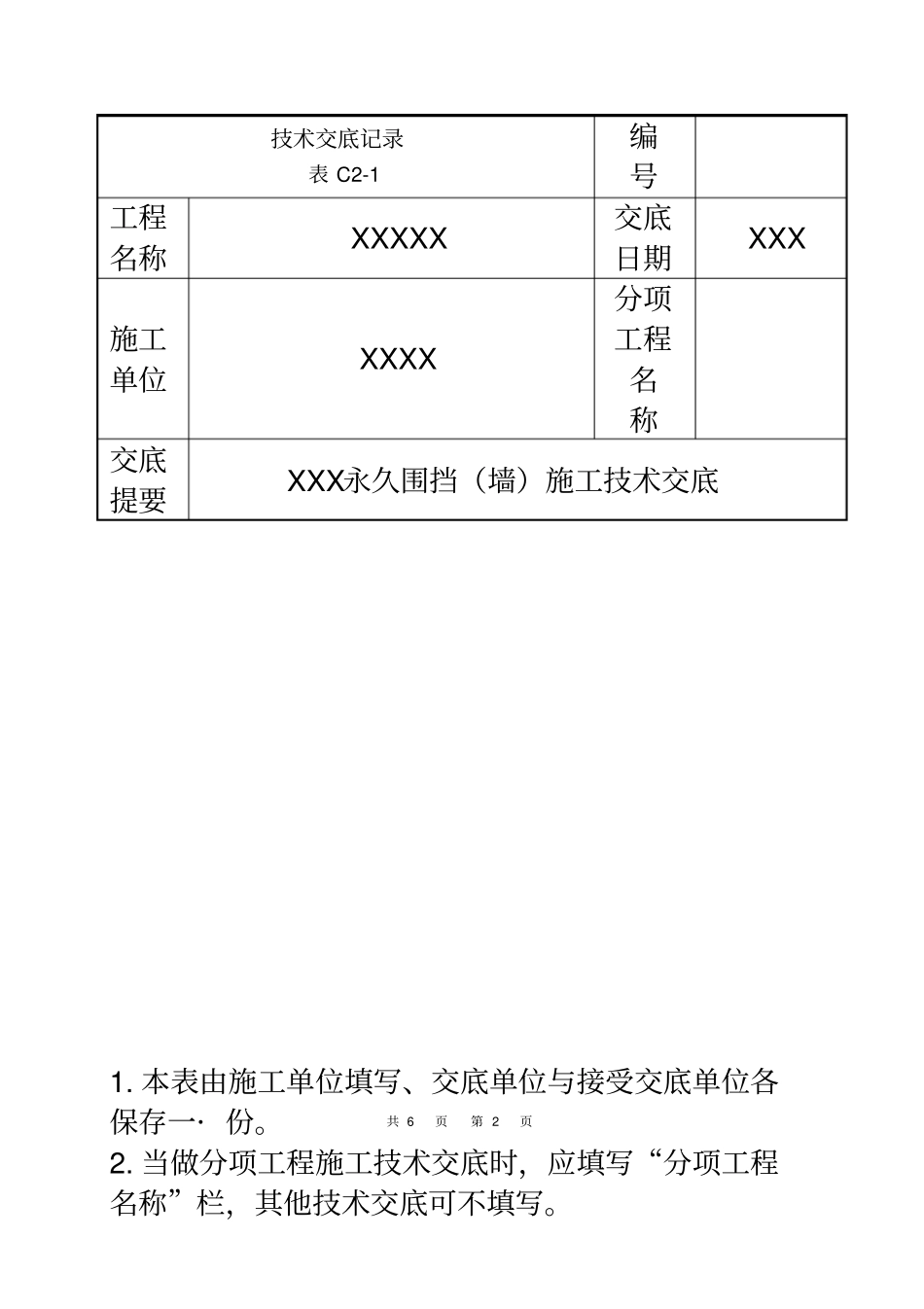

砖墙围挡技术交底_第2页
2/25

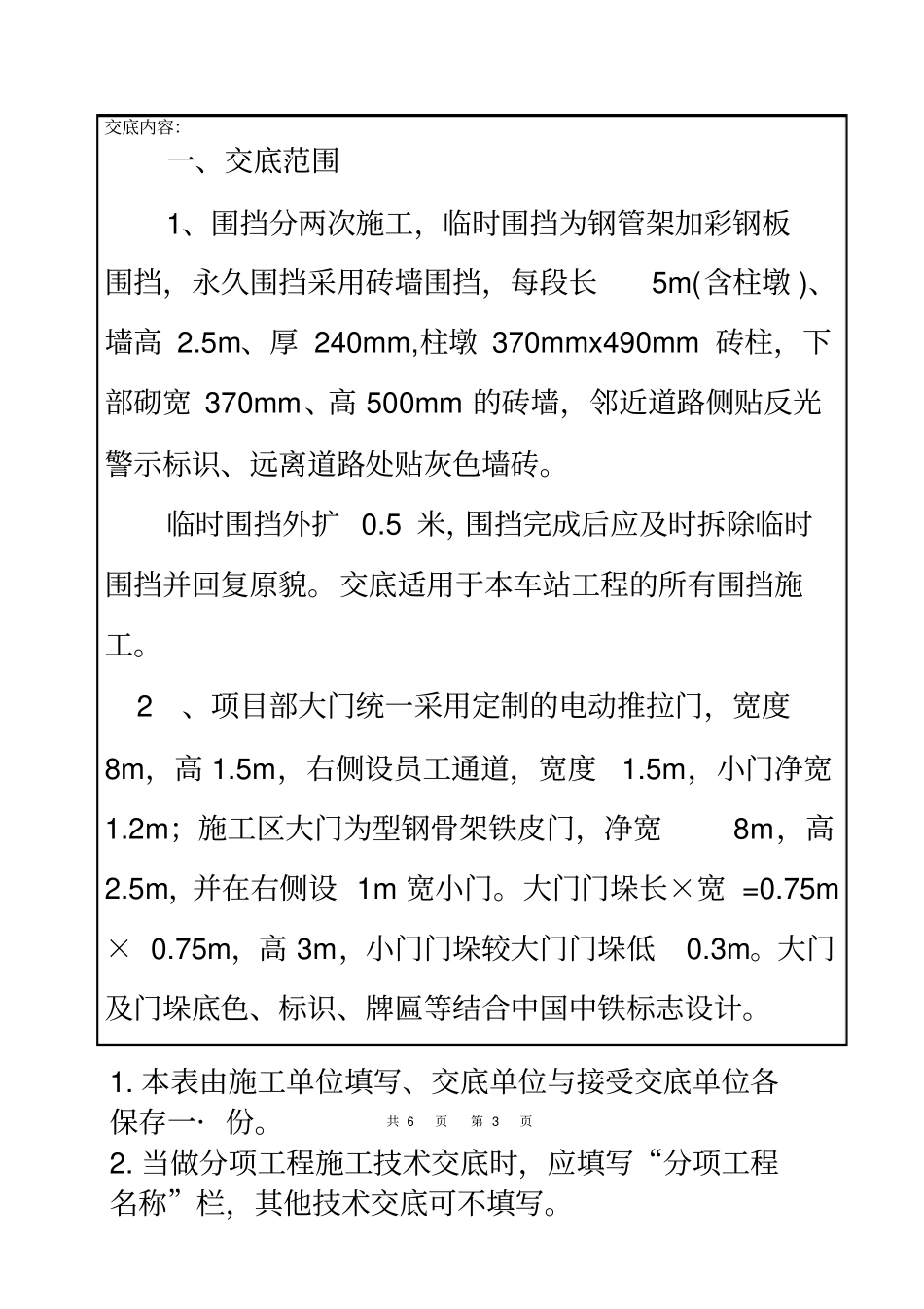

砖墙围挡技术交底_第3页
3/25
砖墙围挡技术交底1. 本表由施工单位填写、交底单位与接受交底单位各保存一· 份。2. 当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。共 6 页第 2 页技术交底记录表 C2-1 编号工程名称XXXXX 交底日期XXX 施工单位XXXX分项工程名称交底提要XXX永久围挡(墙)施工技术交底1. 本表由施工单位填写、交底单位与接受交底单位各保存一· 份。2. 当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。共 6 页第 3 页交底内容:一、交底范围1、围挡分两次施工,临时围挡为钢管架加彩钢板围挡,永久围挡采用砖墙围挡,每段长5m(含柱墩 )、墙高 2.5m、厚 240mm,柱墩 370mmx490mm 砖柱,下部砌宽 370mm、高 500mm 的砖墙,邻近道路侧贴反光警示标识、远离道路处贴灰色墙砖。临时围挡外扩 0.5 米,围挡完成后应及时拆除临时围挡并回复原貌。交底适用于本车站工程的所有围挡施工。 2、项目部大门统一采用定制的电动推拉门,宽度8m,高 1.5m,右侧设员工通道,宽度1.5m,小门净宽1.2m;施工区大门为型钢骨架铁皮门,净宽8m,高2.5m,并在右侧设 1m 宽小门。大门门垛长×宽 =0.75m × 0.75m,高 3m,小门门垛较大门门垛低0.3m。大门及门垛底色、标识、牌匾等结合中国中铁标志设计。1. 本表由施工单位填写、交底单位与接受交底单位各保存一· 份。2. 当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。共 6 页第 4 页二、施工流程临时围挡:测量放线——立柱定位—- 施做立柱定位孔——钢管支架拼装及加固—- 彩钢板安装永久围挡:测量放线——开挖沟槽—- 立柱定位— - 砖混基础砌筑— - 砖混立柱及墙面砌筑—- 抹面涂装三、施工工艺临时围挡:对场地实地测量,确定出临时围挡位置,每隔 3 米设置钢管三角支架, 钢管三角支架采用钢管及碗扣件连接而成, 为确保稳固在内侧用铁丝做斜拉,彩钢板用铁丝固定于钢管支架上, 板与板之间不得留有缝隙。带有企业标识彩钢板不少于20 块,间距 15 米设置。永久围挡: 放线定位完成后, 确定围挡边线及立柱位置。开挖 500mm宽,300mm深的基础沟槽并对基础底1. 本表由施工单位填写、交底单位与接受交底单位各保存一· 份。2. 当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。共 6 页第 5 页部进行夯实, 然后施做围挡的砖砌基础。...
