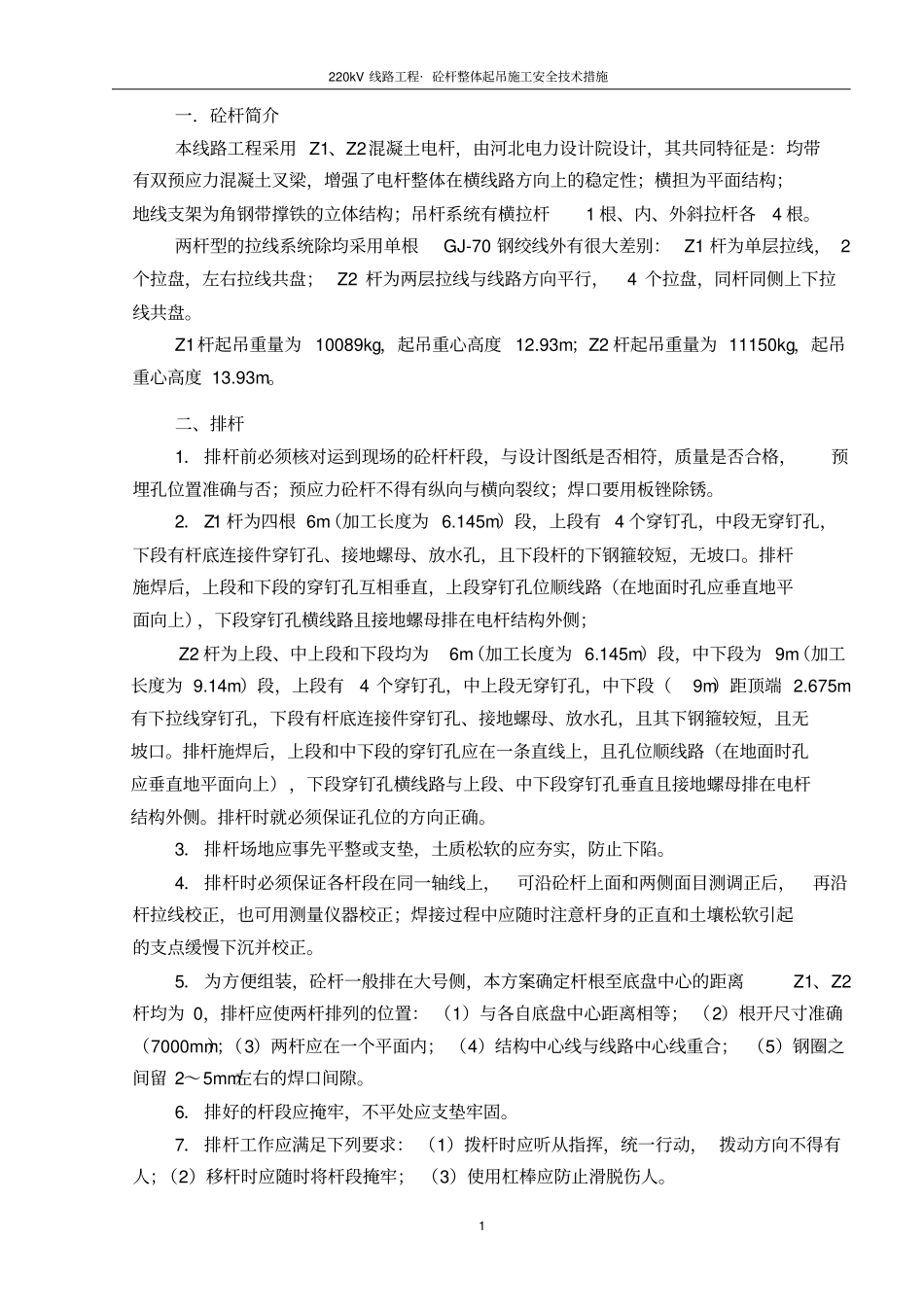

220kV 线路工程· 砼杆整体起吊施工安全技术措施1 一．砼杆简介本线路工程采用 Z1、Z2混凝土电杆，由河北电力设计院设计，其共同特征是：均带有双预应力混凝土叉梁，增强了电杆整体在横线路方向上的稳定性；横担为平面结构；地线支架为角钢带撑铁的立体结构；吊杆系统有横拉杆1 根、内、外斜拉杆各4 根
两杆型的拉线系统除均采用单根GJ-70 钢绞线外有很大差别： Z1 杆为单层拉线， 2个拉盘，左右拉线共盘； Z2 杆为两层拉线与线路方向平行，4 个拉盘，同杆同侧上下拉线共盘
Z1杆起吊重量为 10089kg，起吊重心高度 12
93m；Z2 杆起吊重量为 11150kg，起吊重心高度 13
二、排杆1． 排杆前必须核对运到现场的砼杆杆段，与设计图纸是否相符，质量是否合格，预埋孔位置准确与否；预应力砼杆不得有纵向与横向裂纹；焊口要用板锉除锈
2． Z1 杆为四根 6m（加工长度为 6
145m）段，上段有 4 个穿钉孔，中段无穿钉孔，下段有杆底连接件穿钉孔、接地螺母、放水孔，且下段杆的下钢箍较短，无坡口
排杆施焊后，上段和下段的穿钉孔互相垂直，上段穿钉孔位顺线路（在地面时孔应垂直地平面向上），下段穿钉孔横线路且接地螺母排在电杆结构外侧；Z2 杆为上段、中上段和下段均为6m（加工长度为 6
145m）段，中下段为 9m（加工长度为 9
14m）段，上段有4 个穿钉孔，中上段无穿钉孔，中下段（9m）距顶端 2
675m有下拉线穿钉孔，下段有杆底连接件穿钉孔、接地螺母、放水孔，且其下钢箍较短，且无坡口
排杆施焊后，上段和中下段的穿钉孔应在一条直线上，且孔位顺线路（在地面时孔应垂直地平面向上），下段穿钉孔横线路与上段、中下段穿钉孔垂直且接地螺母排在电杆结构外侧
排杆时就必须保证孔位的方向正确
3． 排杆场地应事先平整或支垫，土质松软的应夯实，防止下陷
4． 排杆时必须保证各杆段
