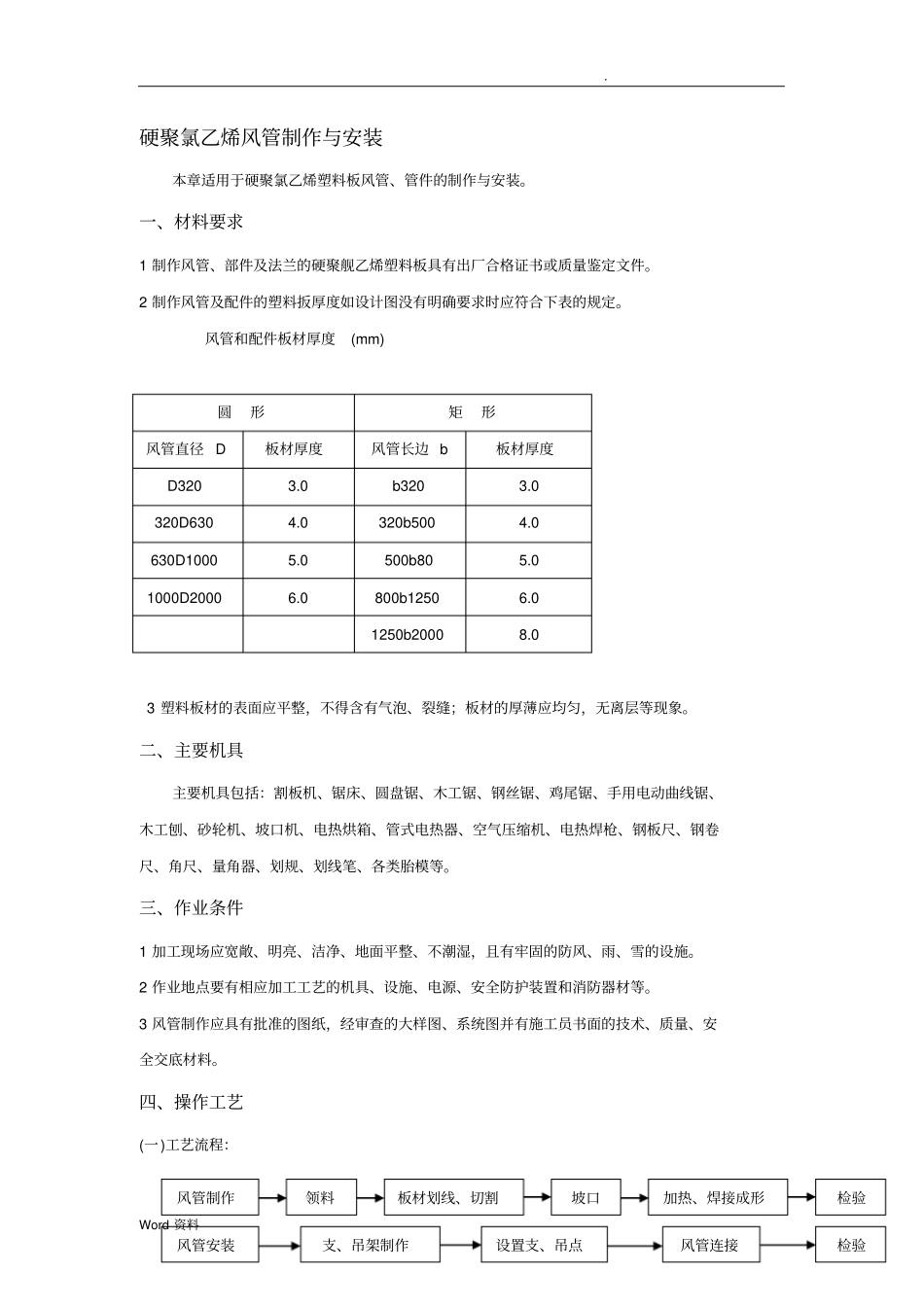

. Word 资料硬聚氯乙烯风管制作与安装本章适用于硬聚氯乙烯塑料板风管、管件的制作与安装。一、材料要求1 制作风管、部件及法兰的硬聚舰乙烯塑料板具有出厂合格证书或质量鉴定文件。2 制作风管及配件的塑料扳厚度如设计图没有明确要求时应符合下表的规定。风管和配件板材厚度(mm) 圆形矩形风管直径 D 板材厚度风管长边 b 板材厚度D320 3.0 b320 3.0 320D630 4.0 320b500 4.0 630D1000 5.0 500b80 5.0 1000D2000 6.0 800b1250 6.0 1250b2000 8.0 3 塑料板材的表面应平整，不得含有气泡、裂缝；板材的厚薄应均匀，无离层等现象。二、主要机具主要机具包括：割板机、锯床、圆盘锯、木工锯、钢丝锯、鸡尾锯、手用电动曲线锯、木工刨、砂轮机、坡口机、电热烘箱、管式电热器、空气压缩机、电热焊枪、钢板尺、钢卷尺、角尺、量角器、划规、划线笔、各类胎模等。三、作业条件1 加工现场应宽敞、明亮、洁净、地面平整、不潮湿，且有牢固的防风、雨、雪的设施。2 作业地点要有相应加工工艺的机具、设施、电源、安全防护装置和消防器材等。3 风管制作应具有批准的图纸，经审查的大样图、系统图并有施工员书面的技术、质量、安全交底材料。四、操作工艺(一)工艺流程：风管制作板材划线、切割领料坡口加热、焊接成形检验风管安装支、吊架制作风管连接设置支、吊点检验. Word 资料(二)板材划线：1 划线应采用红铅笔，不要用锋利的金属划针或锯条，以免板材表面形成伤痕，发生折裂。2 板材在被加热冷却时会出现收缩现象，所以在划线时， 对需要加热成型的风管或管件，应适当地放出收缩余量。收缩余量随加热时间和工厂生产过程而异，一般应对每批材料先进行加热试验，以确定其收缩余量。3 划线时，应按图纸尺寸，根据板材规格和现有加热箱的大小等具体情况，合理安排图形，尽量减少切割和焊缝，又要注意节省原材料。4 圆形风管可在组配焊接时考虑纵缝的交错设置。矩形风管在展开划线时，应注意焊缝避免设在转角处，因为四角要加热折方，并要注意相邻的管段的纵缝要交错设置。5 风管划线时，要用角尺对板材的四边进行角方，以免产生扭曲翘角现象。板材中若有裂缝，下料时应避开不用。(三)切割、下料：1 板材切割前必须复核，以免有误。2 使用剪床进行剪切时，5mm 厚以下的板材可在常温下进行。5mm 厚以上或冬天气温较低时，应事先把板材加热到30℃左右。再用剪床进行剪切，以免发生碎裂现象。3 使用圆盘锯床锯切时，锯...
