硬防护施工方案

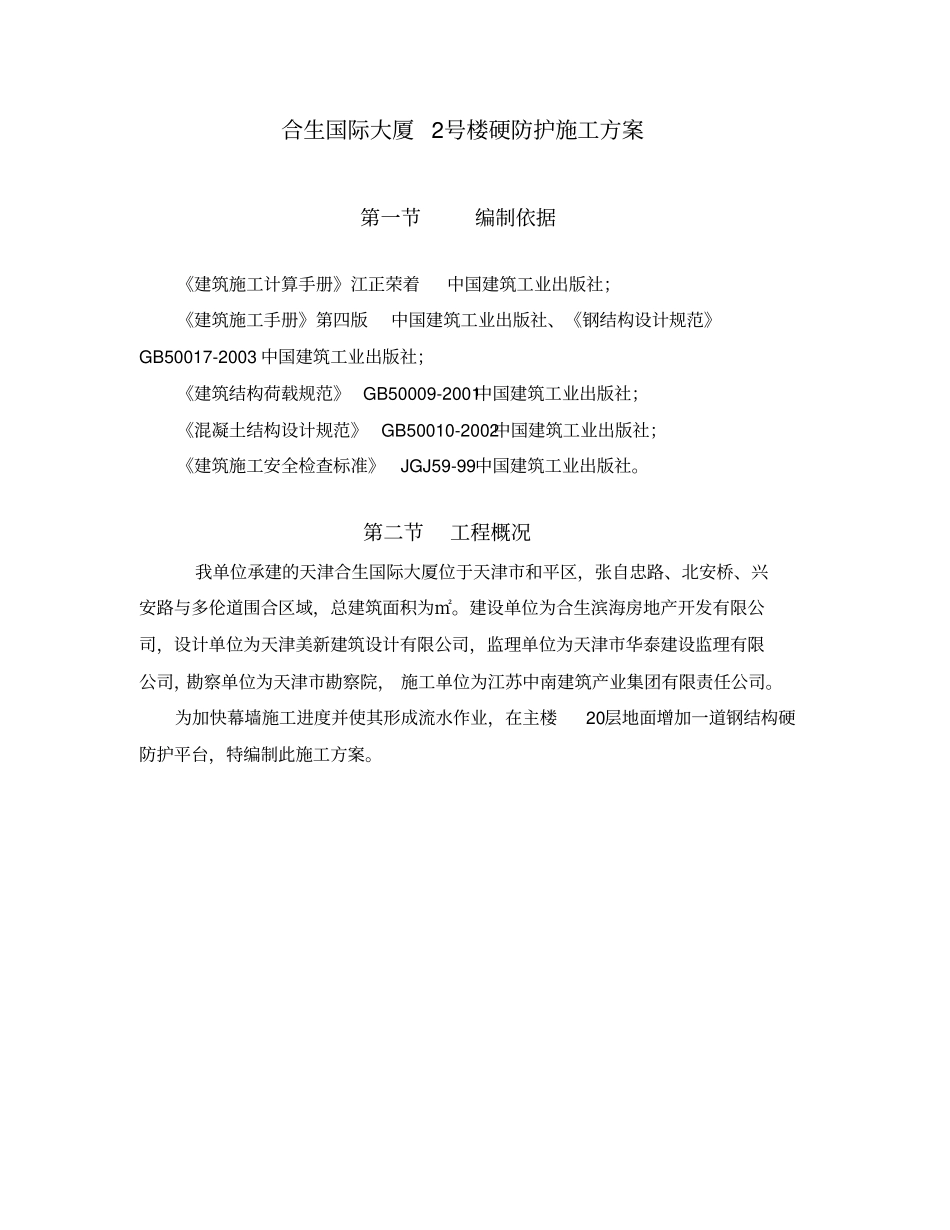

合生国际大厦 2号楼硬防护施工方案第一节编制依据《建筑施工计算手册》江正荣着中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；《建筑结构荷载规范》 GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》 GB50010-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。第二节工程概况我单位承建的天津合生国际大厦位于天津市和平区，张自忠路、北安桥、兴安路与多伦道围合区域，总建筑面积为㎡。建设单位为合生滨海房地产开发有限公司，设计单位为天津美新建筑设计有限公司，监理单位为天津市华泰建设监理有限公司，勘察单位为天津市勘察院， 施工单位为江苏中南建筑产业集团有限责任公司。为加快幕墙施工进度并使其形成流水作业，在主楼20层地面增加一道钢结构硬防护平台，特编制此施工方案。第三节悬挑平台的搭设流程及要求1. 本平台主梁使用 16#工字钢，长度 7米，悬挑端长度为 3m，间距 2m。2. 将工字钢放在设置位置，用直径25mmU型圆钢端头套丝扣固定好，在楼板适当位置使用电锤钻孔使得圆钢穿过楼板，下端在楼板下部用螺母和50mm*50mm *8mm的铁片固定，每根工字钢加固3道。 3.在工字钢上垂直于工字钢方向铺设50mm×50mm×3mm方钢，间距 400mm，搭接长度为 500mm，与工字钢焊接固定。然后满铺1500×6000×3mm铁板，短向搭接200mm，长向搭接 200mm。4. 在工字钢悬挑端头焊接高度1200mm三级钢直径 20mm钢筋，作为外侧护栏的立杆，水平横杆采用三级钢直径20mm钢筋设置三道。5. 护栏焊接完成后在里侧竖向设置竹胶板高度1220mm，竹胶板外侧涂刷黄黑油漆，竹胶板与护栏采用 14#铁丝绑扎牢固， 竹胶板里侧再设置一道水平加固钢筋与外侧立杆钢筋采用 U型钢筋焊接连接。6. 为防止外侧防护变形，在硬防护里侧设置斜撑钢筋，三级钢直径20mm水平间距4000mm，两端与护栏和工字钢焊接牢固，然后在水平方向满铺大眼安全网。7．每隔 4000mm设置一道规格为 6×19斜拉钢丝绳，在上层楼板适当位置使用电锤钻孔以便钢丝绳穿过， 下端在工字钢端部焊接 U型圆钢以便穿钢丝绳， 钢丝绳上下端各采用三道锁卡加固。5. 在楼层结构临边位置再设置一道钢筋护栏，护栏高度1000mm，立杆水平间距2000mm与工字钢焊接牢固，设两道水平横杆，所有钢筋均采用三级钢直径20mm钢筋。硬防护平台剖面图护栏示意图第四节、搭设实景照片第四节悬挑平台...
