碎石垫层技术交底路基工程

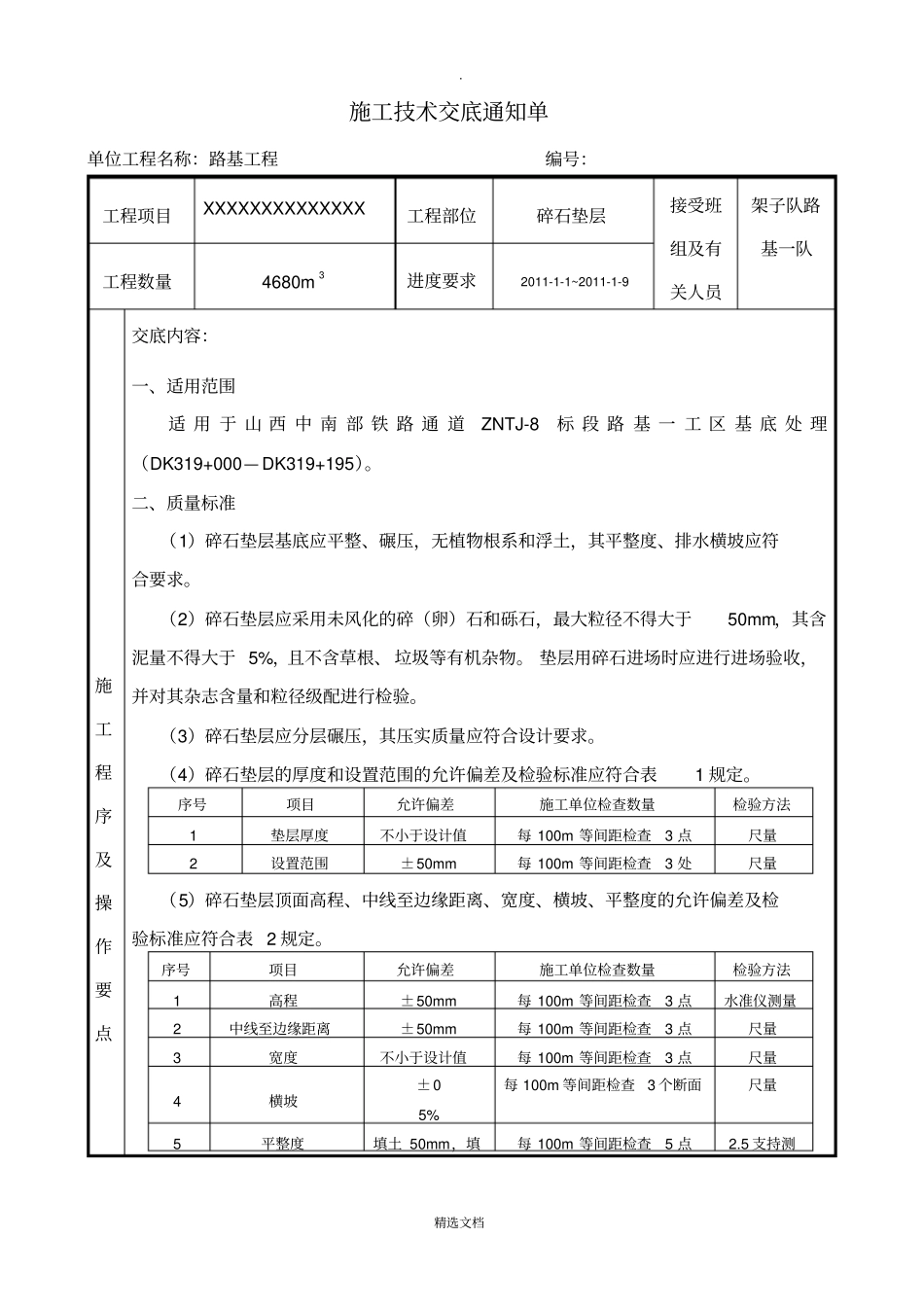

. 精选文档施工技术交底通知单单位工程名称：路基工程编号：工程项目XXXXXXXXXXXXXX工程部位碎石垫层接受班组及有关人员架子队路基一队工程数量4680m3进度要求2011-1-1~2011-1-9施工程序及操作要点交底内容：一、适用范围适 用 于 山 西 中 南 部 铁 路 通 道ZNTJ-8标 段 路 基 一 工 区 基 底 处 理（DK319+000— DK319+195）。二、质量标准（1）碎石垫层基底应平整、碾压，无植物根系和浮土，其平整度、排水横坡应符合要求。（2）碎石垫层应采用未风化的碎（卵）石和砾石，最大粒径不得大于50mm，其含泥量不得大于 5%，且不含草根、 垃圾等有机杂物。 垫层用碎石进场时应进行进场验收，并对其杂志含量和粒径级配进行检验。（3）碎石垫层应分层碾压，其压实质量应符合设计要求。（4）碎石垫层的厚度和设置范围的允许偏差及检验标准应符合表1 规定。序号项目允许偏差施工单位检查数量检验方法1 垫层厚度不小于设计值每 100m 等间距检查3 点尺量2 设置范围±50mm 每 100m 等间距检查3 处尺量（5）碎石垫层顶面高程、中线至边缘距离、宽度、横坡、平整度的允许偏差及检验标准应符合表 2 规定。序号项目允许偏差施工单位检查数量检验方法1 高程±50mm 每 100m 等间距检查3 点水准仪测量2 中线至边缘距离±50mm 每 100m 等间距检查3 点尺量3 宽度不小于设计值每 100m 等间距检查3 点尺量4 横坡±0 5% 每 100m 等间距检查3 个断面尺量5 平整度填土 50mm，填每 100m 等间距检查5 点2.5 支持测. 精选文档石 100mm 量. 精选文档施工程序及操作要点三、作业内容本交底作业内容为路基一工区DK319+000— DK319+195 段碎石垫层的填筑施工。DK319+000— DK319+195 段碎石垫层总长 195m，路基横断面平均宽度为48m。碎石 垫 层 厚 度 为 0.5m， 内 夹 一 层 抗 拉 强 度110KN/m单 向 拉 伸 塑 料 土 工 格 栅（TGDG110KN/m ），碎石垫层的数量总共为4680m3。四、施工方法1、工作程序开工前，将机械设备、人员、原材料报监理验收。碎石垫层开始摊铺前，必须向现场监理报验，经监理同意后，方可开始填筑。施工人员负责现场施工控制和施工情况记录，记录要求客观、真实；施工先后顺序要服从技术主管的统一安排。碎石垫层施工工艺流程图见下图砂（碎石）垫层施工工艺流程图2、施工方法1）工艺试验：施工前先进行碎石垫层压实工艺试验，确定施工参数。2）基底处理：...
