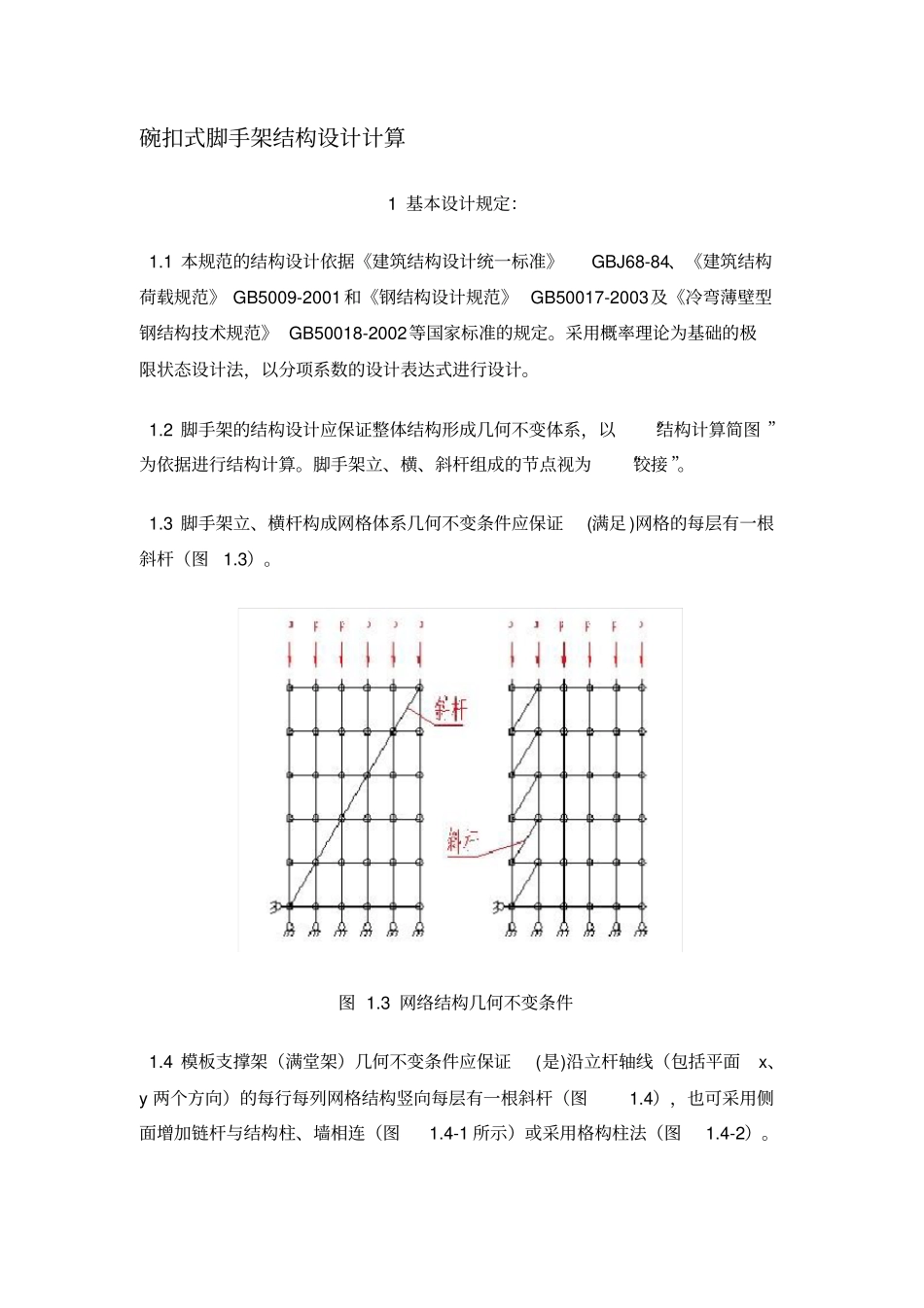

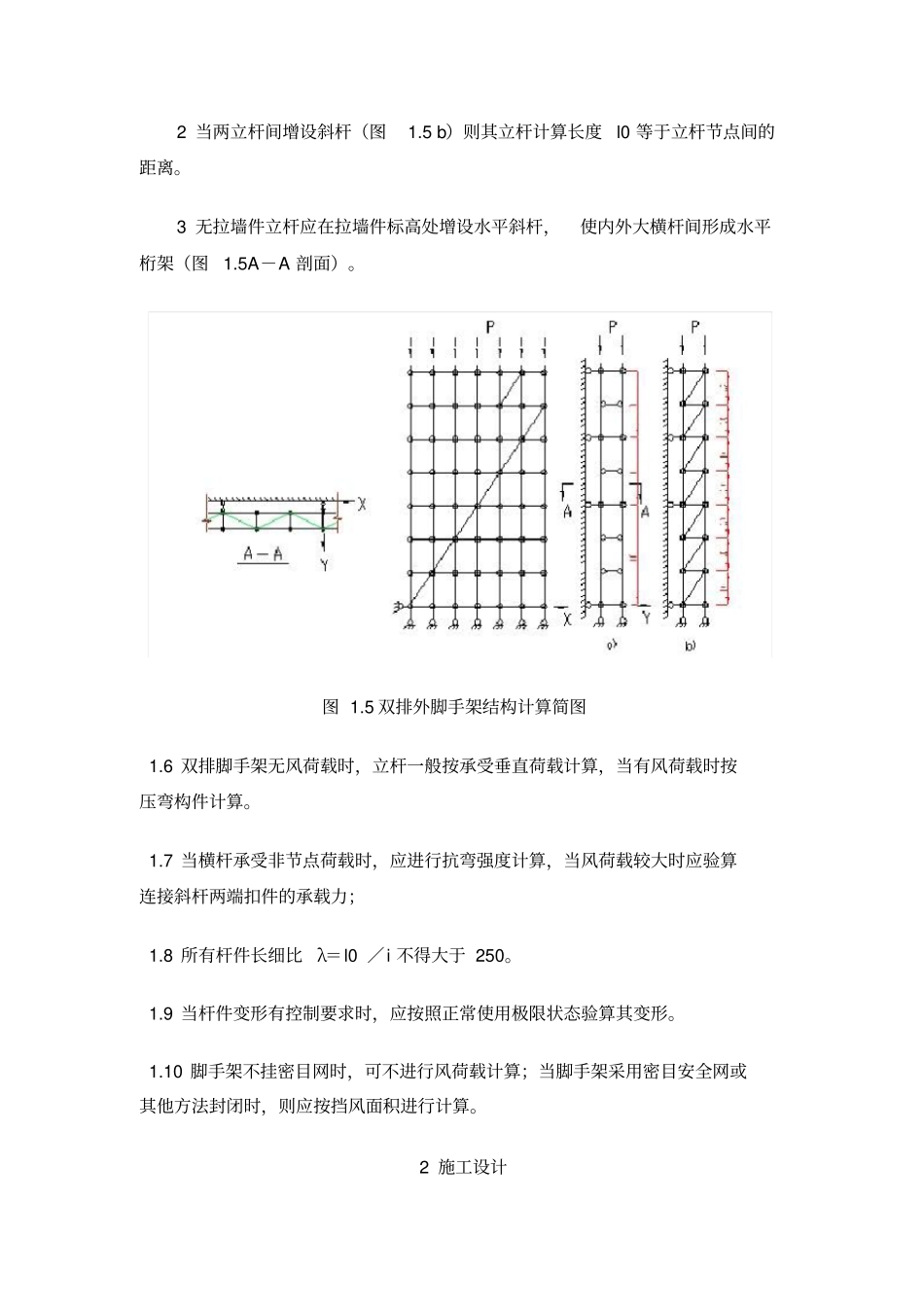

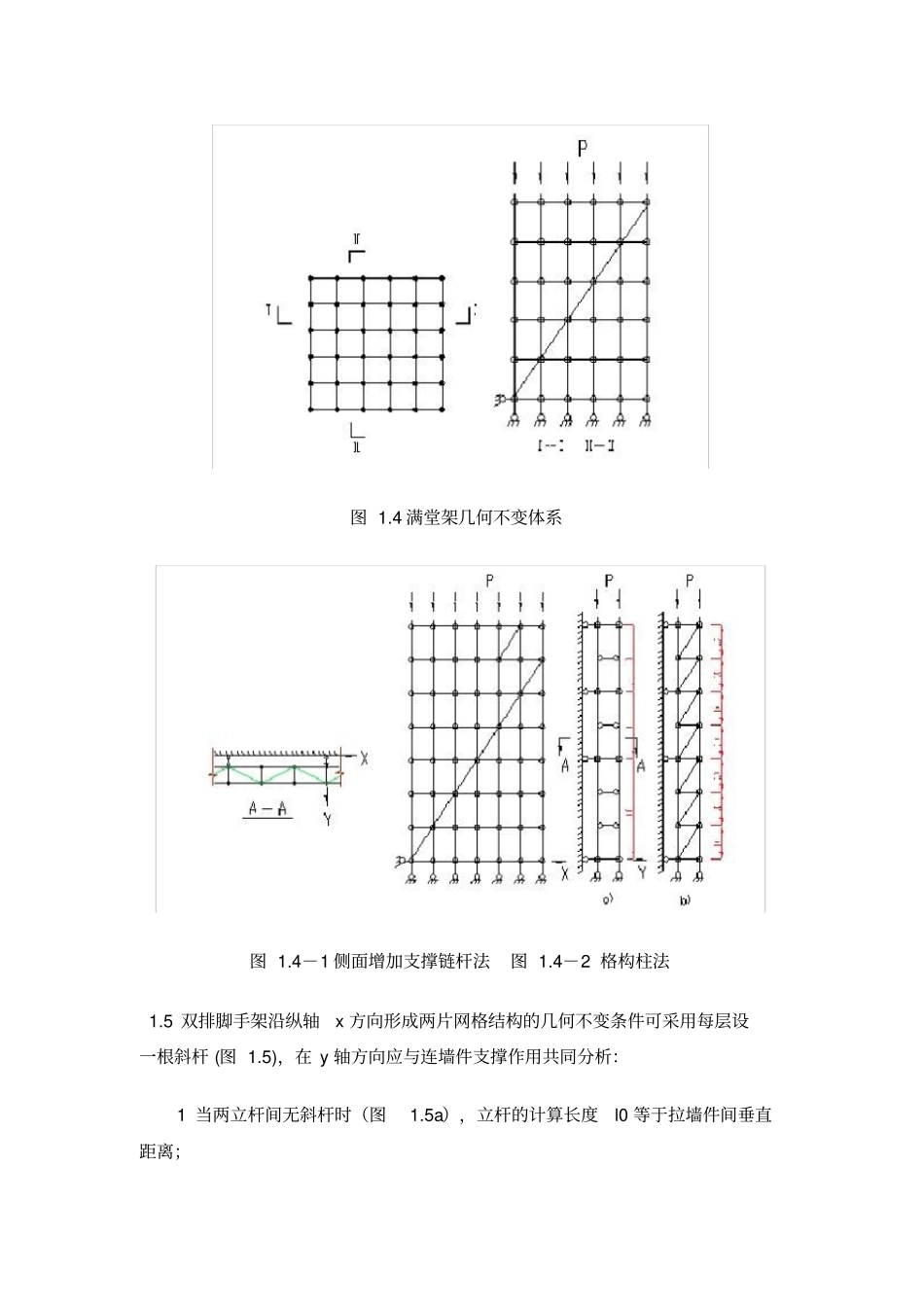

碗扣式脚手架结构设计计算1 基本设计规定：1.1 本规范的结构设计依据《建筑结构设计统一标准》GBJ68-84、《建筑结构荷载规范》 GB5009-2001 和《钢结构设计规范》 GB50017-2003及《冷弯薄壁型钢结构技术规范》 GB50018-2002等国家标准的规定。采用概率理论为基础的极限状态设计法，以分项系数的设计表达式进行设计。1.2 脚手架的结构设计应保证整体结构形成几何不变体系，以“结构计算简图 ”为依据进行结构计算。脚手架立、横、斜杆组成的节点视为“铰接 ”。1.3 脚手架立、横杆构成网格体系几何不变条件应保证(满足 )网格的每层有一根斜杆（图1.3）。图 1.3 网络结构几何不变条件1.4 模板支撑架（满堂架）几何不变条件应保证(是)沿立杆轴线（包括平面x、y 两个方向）的每行每列网格结构竖向每层有一根斜杆（图1.4），也可采用侧面增加链杆与结构柱、墙相连（图1.4-1 所示）或采用格构柱法（图1.4-2）。图 1.4 满堂架几何不变体系图 1.4－1 侧面增加支撑链杆法图 1.4－2 格构柱法1.5 双排脚手架沿纵轴x 方向形成两片网格结构的几何不变条件可采用每层设一根斜杆 (图 1.5)，在 y 轴方向应与连墙件支撑作用共同分析：1 当两立杆间无斜杆时（图1.5a），立杆的计算长度l0 等于拉墙件间垂直距离；2 当两立杆间增设斜杆（图1.5 b）则其立杆计算长度l0 等于立杆节点间的距离。3 无拉墙件立杆应在拉墙件标高处增设水平斜杆，使内外大横杆间形成水平桁架（图1.5A－A 剖面）。图 1.5 双排外脚手架结构计算简图1.6 双排脚手架无风荷载时，立杆一般按承受垂直荷载计算，当有风荷载时按压弯构件计算。1.7 当横杆承受非节点荷载时，应进行抗弯强度计算，当风荷载较大时应验算连接斜杆两端扣件的承载力；1.8 所有杆件长细比λ＝l0 ／i 不得大于 250。1.9 当杆件变形有控制要求时，应按照正常使用极限状态验算其变形。1.10 脚手架不挂密目网时，可不进行风荷载计算；当脚手架采用密目安全网或其他方法封闭时，则应按挡风面积进行计算。2 施工设计2.1 施工设计应包括以下内容：1 工程概况： 说明所服务对象的主要情况， 外脚手架应说明所建主体结构高度，平面形状及尺寸；模板支撑架应按平面图说明标准楼层的梁板结构。2 架体结构设计和计算：第一步：制定方案；第二步：荷载计算；第三步：最不利位置立杆、横杆、斜杆强度验算，连墙件及基础强度验算；第四步：绘制架体结构计算图（平、立、剖）。3 确定各个...
