碗扣架搭设技术交底

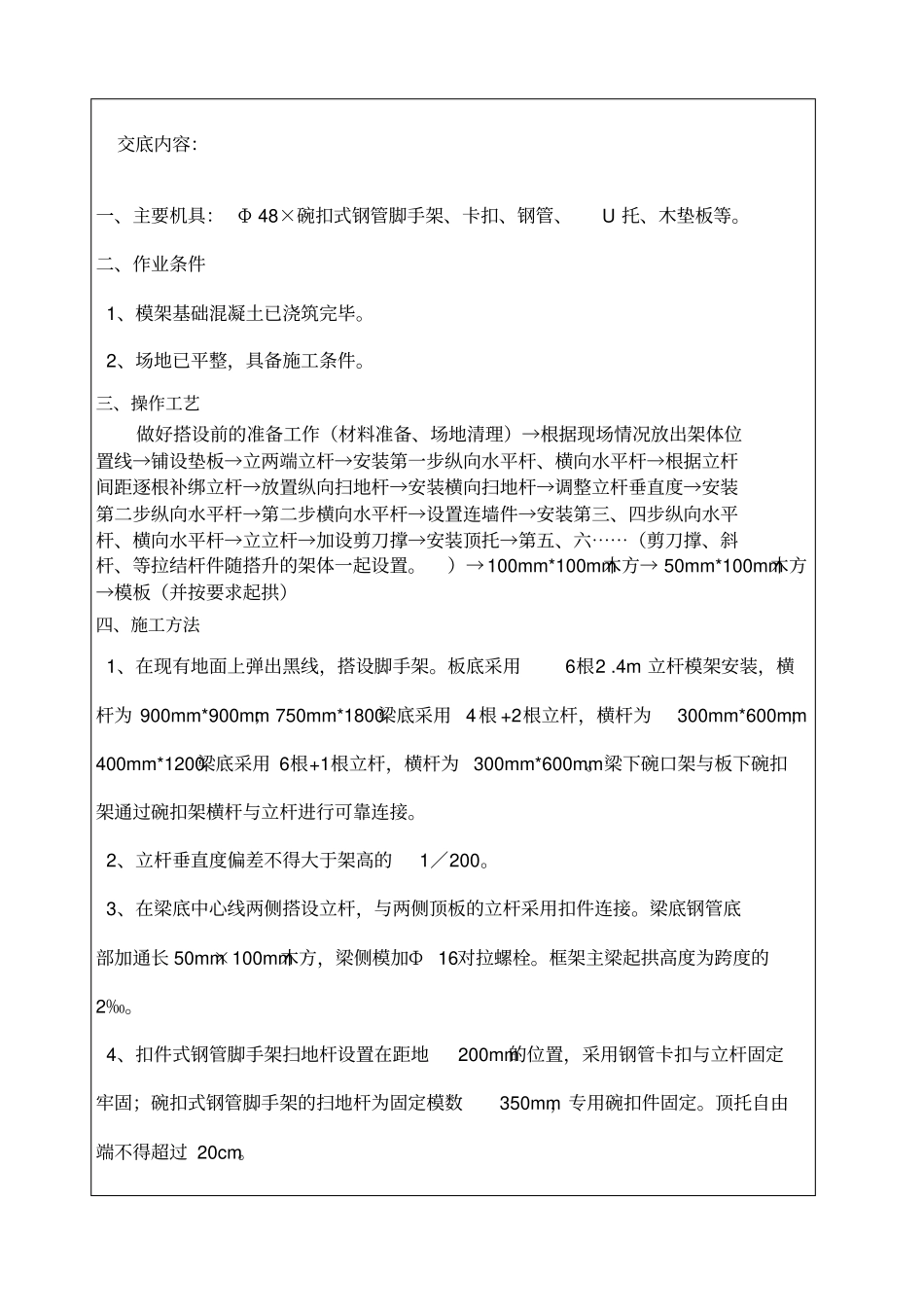

碗扣架搭设技术交底_第1页
1/4

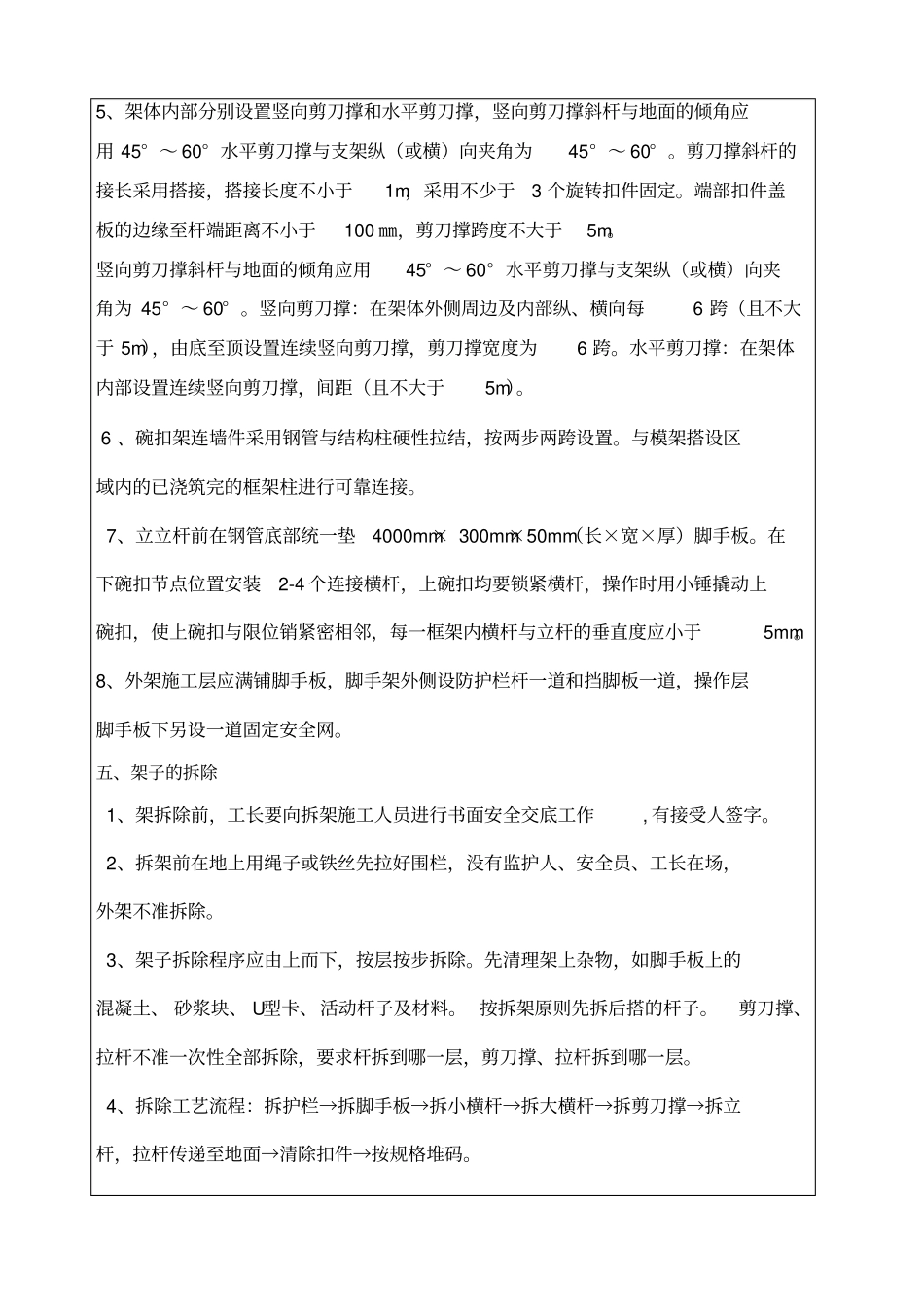

碗扣架搭设技术交底_第2页
2/4

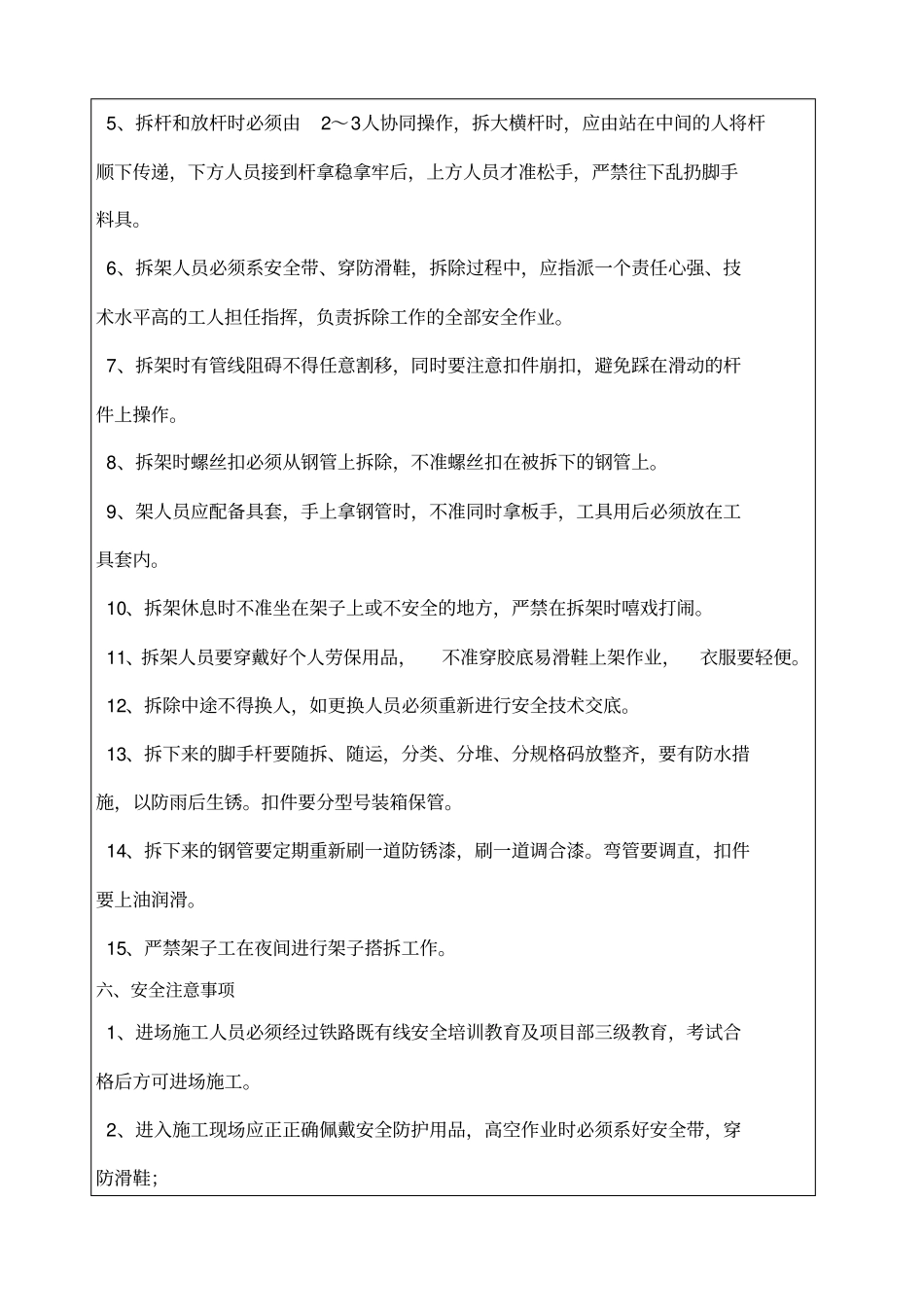

碗扣架搭设技术交底_第3页
3/4
交底内容:一、主要机具: Φ 48×碗扣式钢管脚手架、卡扣、钢管、U 托、木垫板等。二、作业条件1、模架基础混凝土已浇筑完毕。2、场地已平整,具备施工条件。三、操作工艺做好搭设前的准备工作(材料准备、场地清理)→根据现场情况放出架体位置线→铺设垫板→立两端立杆→安装第一步纵向水平杆、横向水平杆→根据立杆间距逐根补绑立杆→放置纵向扫地杆→安装横向扫地杆→调整立杆垂直度→安装第二步纵向水平杆→第二步横向水平杆→设置连墙件→安装第三、四步纵向水平杆、横向水平杆→立立杆→加设剪刀撑→安装顶托→第五、六⋯⋯(剪刀撑、斜杆、等拉结杆件随搭升的架体一起设置。)→ 100mm*100mm木方→ 50mm*100mm木方→模板(并按要求起拱)四、施工方法1、在现有地面上弹出黑线,搭设脚手架。板底采用6根2 .4m 立杆模架安装,横杆为 900mm*900mm; 750mm*1800梁底采用 4根 +2根立杆,横杆为300mm*600mm;400mm*1200梁底采用 6根+1根立杆,横杆为 300mm*600mm。梁下碗口架与板下碗扣架通过碗扣架横杆与立杆进行可靠连接。2、立杆垂直度偏差不得大于架高的1/200。3、在梁底中心线两侧搭设立杆,与两侧顶板的立杆采用扣件连接。梁底钢管底部加通长 50mm×100mm木方,梁侧模加Ф16对拉螺栓。框架主梁起拱高度为跨度的2‰。4、扣件式钢管脚手架扫地杆设置在距地200mm的位置,采用钢管卡扣与立杆固定牢固;碗扣式钢管脚手架的扫地杆为固定模数350mm,专用碗扣件固定。顶托自由端不得超过 20cm。5、架体内部分别设置竖向剪刀撑和水平剪刀撑,竖向剪刀撑斜杆与地面的倾角应用 45° ~ 60° 水平剪刀撑与支架纵(或横)向夹角为45° ~ 60° 。剪刀撑斜杆的接长采用搭接,搭接长度不小于1m,采用不少于3 个旋转扣件固定。端部扣件盖板的边缘至杆端距离不小于100 ㎜,剪刀撑跨度不大于5m。竖向剪刀撑斜杆与地面的倾角应用45° ~ 60° 水平剪刀撑与支架纵(或横)向夹角为 45° ~ 60° 。竖向剪刀撑:在架体外侧周边及内部纵、横向每6 跨(且不大于 5m),由底至顶设置连续竖向剪刀撑,剪刀撑宽度为6 跨。水平剪刀撑:在架体内部设置连续竖向剪刀撑,间距(且不大于5m)。 6 、碗扣架连墙件采用钢管与结构柱硬性拉结,按两步两跨设置。与模架搭设区域内的已浇筑完的框架柱进行可靠连接。7、立立杆前在钢管底部统一垫4000mm× 300mm×50mm(长×宽×厚)脚手板。在下碗扣节点位置安装2-4 个连接横杆,上碗扣均...
