电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

磷化处理工艺

磷化处理工艺_第1页
1/10

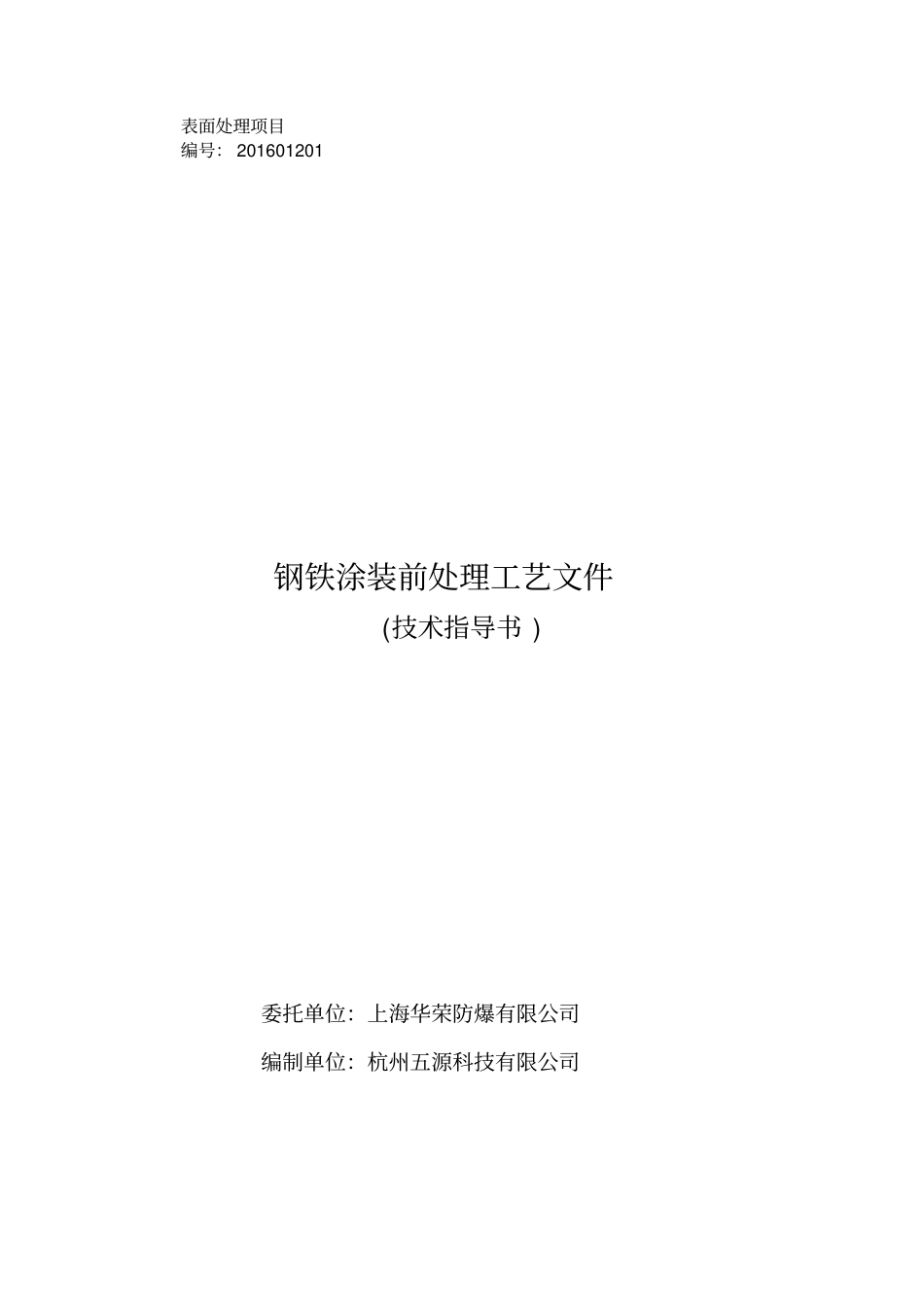

磷化处理工艺_第2页
2/10

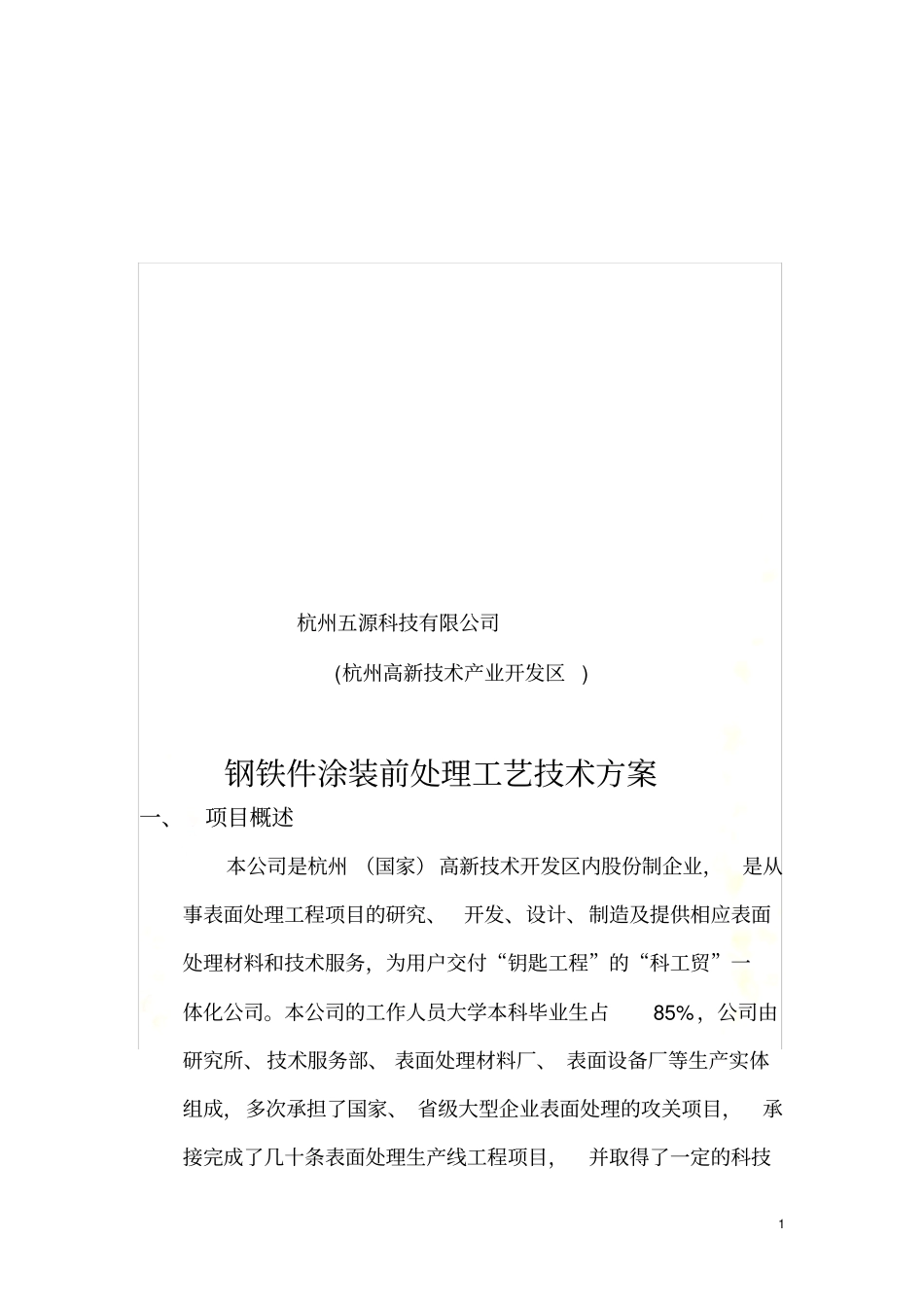

磷化处理工艺_第3页
3/10
磷化处理工艺表面处理项目编号: 201601201钢铁涂装前处理工艺文件(技术指导书 ) 委托单位:上海华荣防爆有限公司编制单位:杭州五源科技有限公司1 杭州五源科技有限公司(杭州高新技术产业开发区) 钢铁件涂装前处理工艺技术方案一、项目概述本公司是杭州 (国家)高新技术开发区内股份制企业,是从事表面处理工程项目的研究、开发、设计、制造及提供相应表面处理材料和技术服务,为用户交付“钥匙工程”的“科工贸”一体化公司。本公司的工作人员大学本科毕业生占85%,公司由研究所、技术服务部、 表面处理材料厂、 表面设备厂等生产实体组成,多次承担了国家、 省级大型企业表面处理的攻关项目,承接完成了几十条表面处理生产线工程项目,并取得了一定的科技2 成果。公司信奉“诚信、务实、敬业、奉献”的企业精神与互惠互利的经营方针,愿成为企业忠诚的合作伙伴。根据贵公司产品的特点及其表面涂装质量的要求,本公司技术人员经过了充分的技术论证、考虑其可操作性及工艺合理性,保证生产工艺及经济实用可靠性,认为采用下工艺:(浸渍)脱脂→ 水洗 → 酸洗 → 水洗 → 中和 → 表调 → 磷化→ 水洗 → 封闭 →干燥检验二、工艺方案工序号工艺过程工艺条件质量指标备注1 表 面 预处理对重油污、重锈进行人工预处理消除严重油污、毛刺、重锈迹2 装挂根 据 工 件 结构,工艺孔排气液良好3 脱脂POH — 43 碱性脱脂剂30~50Kg/m 3 PH:11~12 温度(T):室温~45℃时间(T):10~15min 消除表面动植物、矿物油等4 水洗工业自来水溢流PH:7~8 温度( T):RT(常温)时间 (T) :1~2min 消 除 带 出 的 除 油液,工件表面形成连续水膜生 产 中 保 持溢流,应经常更换槽液5 酸洗工业盐酸(31%)500— 800 Kg/ m 3POR-1 添加剂 2~3Kg/m 3时间 (t):10~30min 目测金属表面被水润湿,无油无锈呈金属银白色3 6 水洗工业自来水溢流PH:5~7 温度( T):RT(常温)时间 (T) :1~2min 保持溢流, 应经常更换。7 中和工业纯碱: 3~5 Kg/m 3 PH:10~11 时间 (t):2~3min 中和工件表面残留的酸液应 经 常 更 换槽液8 表调P Ti-2 表调剂: 3Kg/m 3PH:8~9 温度( T):RT(常温)时间 (T) :1~2min 表 调 剂 在 溶液 中 呈 悬 浊液9 磷化PZn-3 皮膜剂 :90Kg/m 3 C:0.65Kg/m 3 NaCO3: 1.0~1.5Kg/m 3 PH:2.5~2.8 温度( T):35~45℃时间 (t):1...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

磷化处理工艺

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
