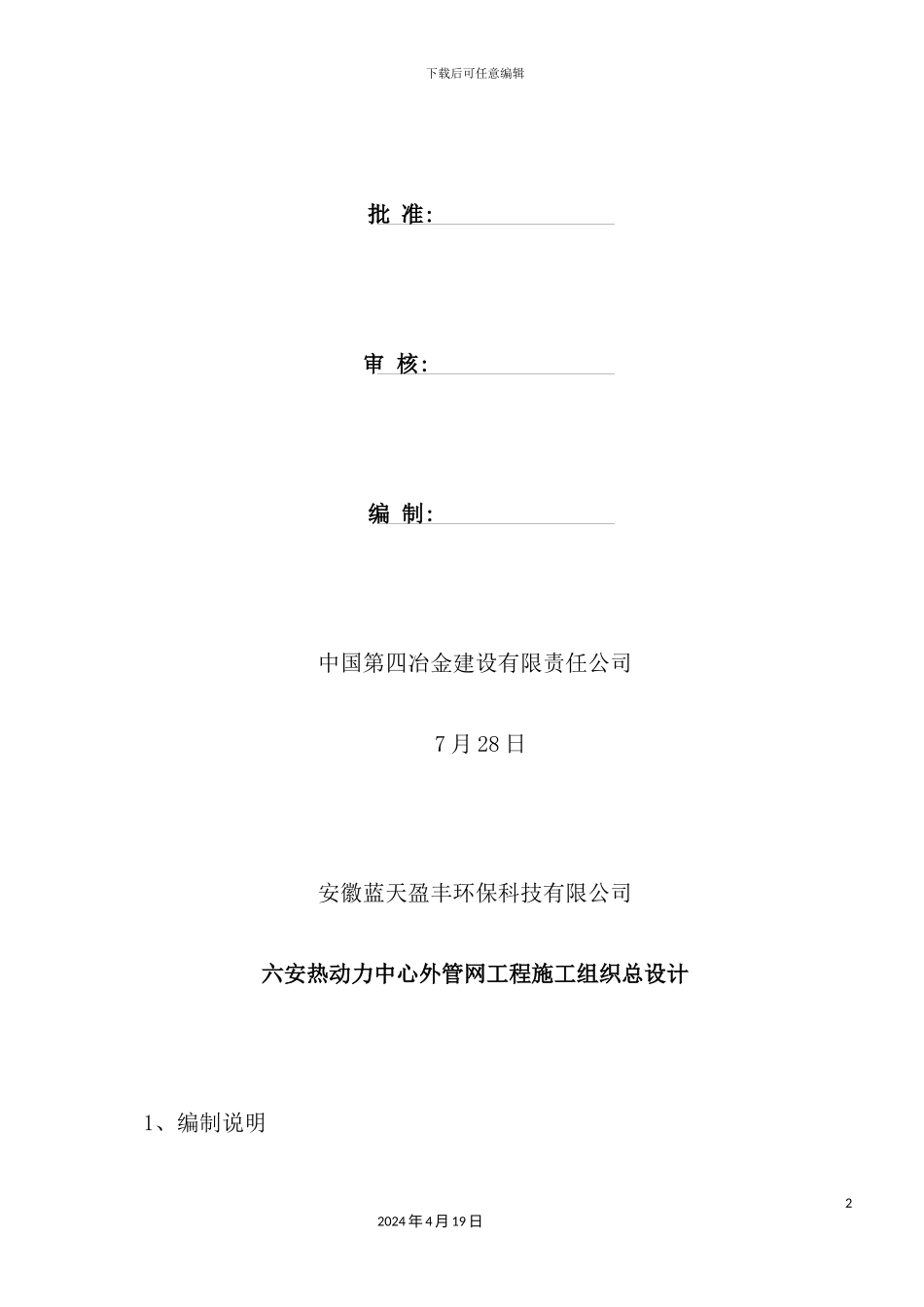

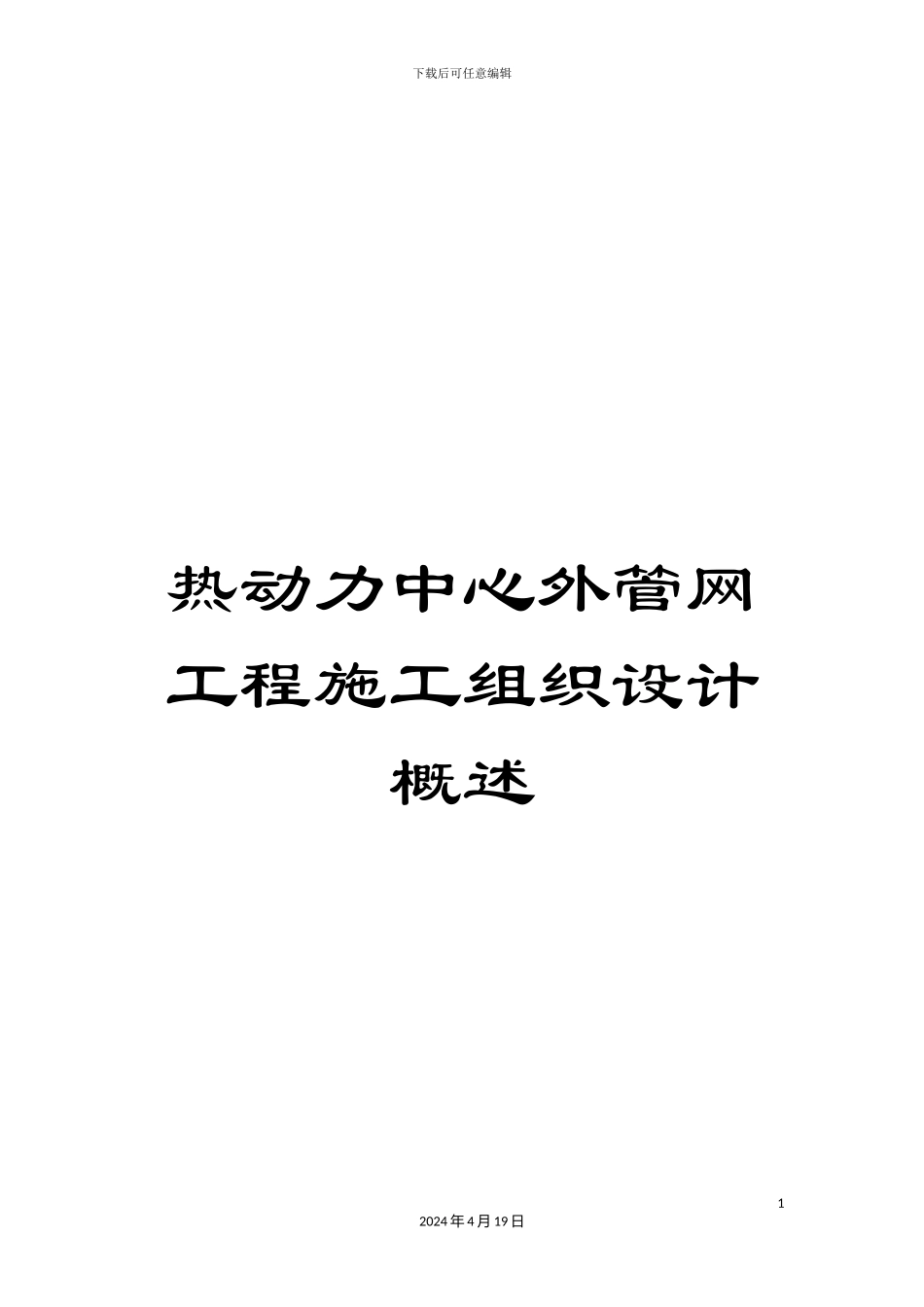

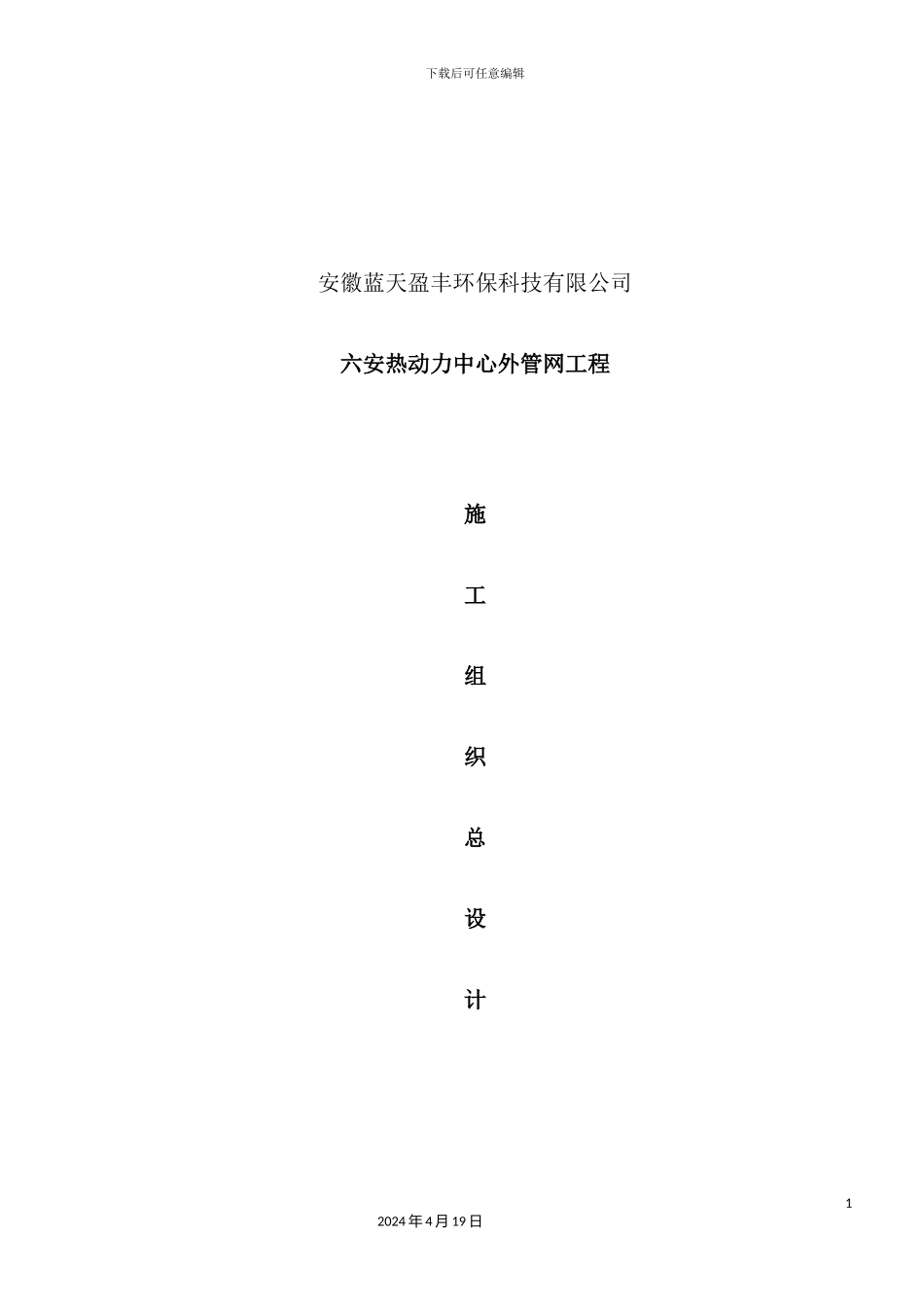

下载后可任意编辑热动力中心外管网工程施工组织设计概述12024 年 4 月 19 日下载后可任意编辑安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程施工组织总设计12024 年 4 月 19 日下载后可任意编辑批 准: 审 核: 编 制: 中国第四冶金建设有限责任公司 7 月 28 日安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程施工组织总设计1、编制说明22024 年 4 月 19 日下载后可任意编辑 本施工组织设计是为安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程需要编制的,是在经济上合理、技术上可靠的前提下,满足业主提出的要求。 本项目的具体内容包括:自建 DN400 蒸汽管道后新建一根 DN400 蒸汽管道,管道沿银雀路西侧自北向南敷设至淠河,跨河后沿厂区围墙西侧自北向南敷设至前进路,接着沿前进路南侧向东敷设至经六路西侧,再沿经六路西侧向南敷设,管线敷设至纬一路时分为两路:一路继续沿经六路西侧向南敷设至纬三路北侧,管道变径为 DN300 蒸汽管道,然后沿纬三路北侧向西敷设至经五路,管道变径为 DN250 蒸汽管道再转向南敷设至纬三路南侧,最后沿纬三路南侧敷设至美佳印务;另一路管道沿纬一路南侧向西敷设至华源制药。其中DN400、DN300、DN250 架空管线长度分别为 3321 米、560 米、258米,DN400、DN300、DN250 埋地管线长度分别为 208 米、100 米、27 米,管线总长度约为 4474 米。32024 年 4 月 19 日下载后可任意编辑 本工程施工是根据公司在管线安装工程施工方法结合以往同类工程的施工经验,并结合本单位施工能力、技术水平、机械设备装备情况和依据本工程的特点制定的。2、编制依据2.1 安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程施工图;2.2<压力管道法律规范 工业管道>(GB/T20801- )2.3<工业设备及管道绝热工程施工及验收法律规范>(GB50126- );2.4<工业金属管道施工法律规范>(GB50235- )2.5<现场设备、工业管道焊接工程施工及验收法律规范>(GB50236- );2.6<施工现场临时用电安全技术法律规范>(JGJ46- );2.7 根据施工现场实地考察情况、施工单位实力和材料供应情况等。3、工程概况3.1 工程概述及设计范围42024 年 4 月 19 日下载后可任意编辑建设单位:安徽蓝天盈丰环保科技有限公司设计单位:南京苏夏工程设计有限公司承包范围:六安热动力中心外管网工程等图纸所示全部内容工程类别:蒸汽管道安装工程3.2 设计原则及设计参数3.2.1 本工程设计压力为 1.3Mpa,...
