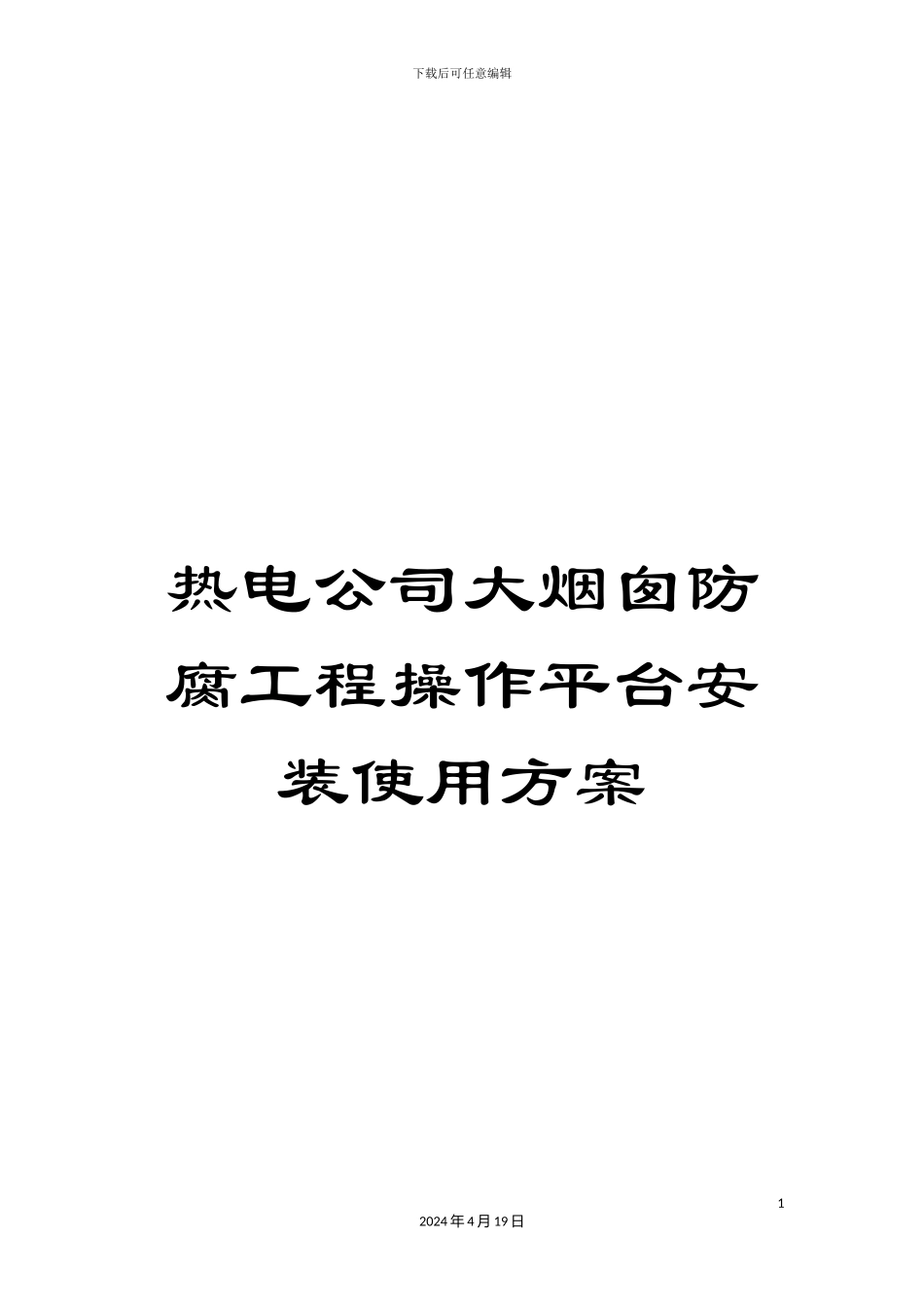

热电公司大烟囱防腐工程操作平台安装使用方案

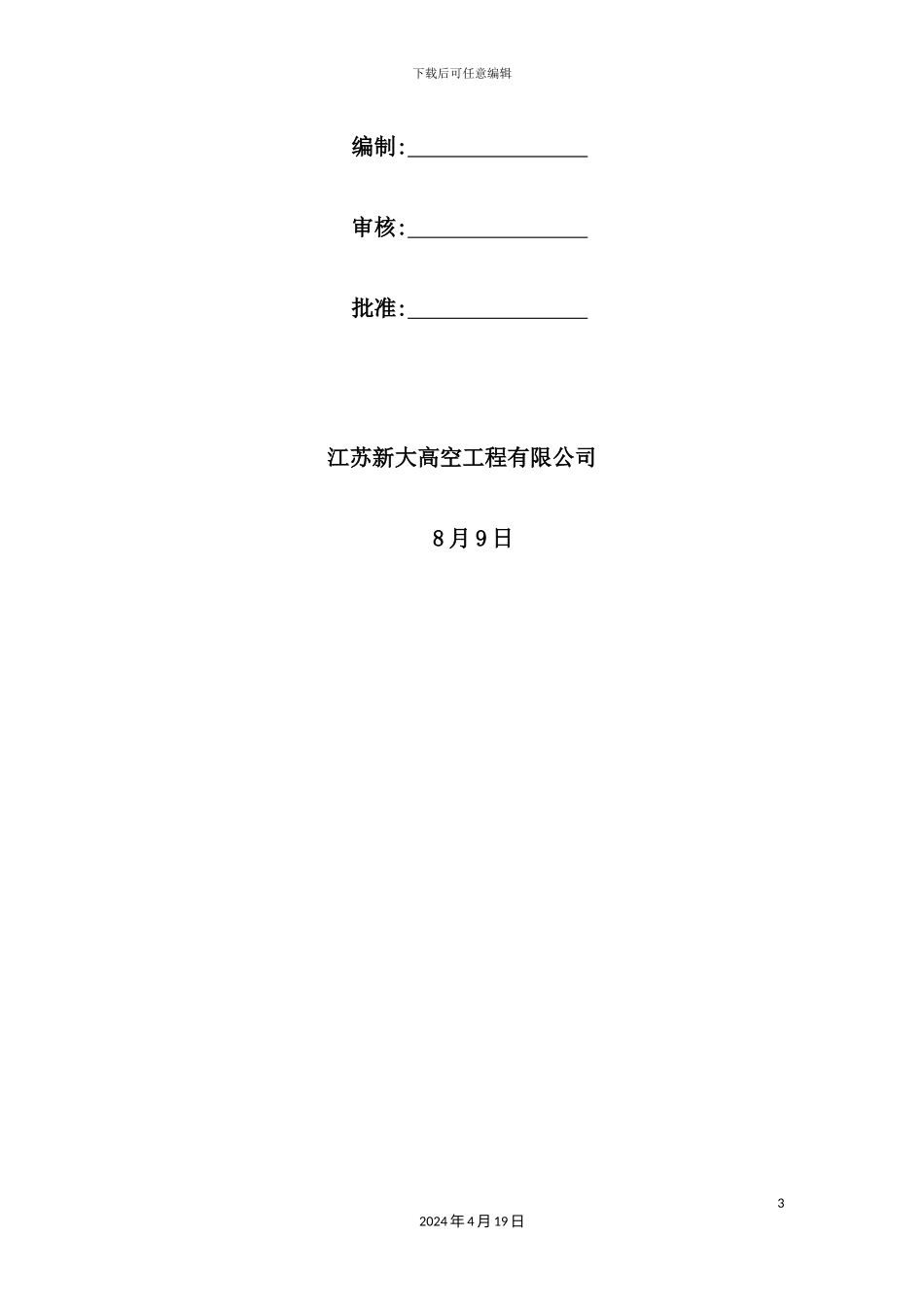

下载后可任意编辑热电公司大烟囱防腐工程操作平台安装使用方案12024 年 4 月 19 日下载后可任意编辑新疆众和股份有限公司热电公司大烟囱防腐工程操作平台安装使用方案22024 年 4 月 19 日下载后可任意编辑编制: 审核: 批准: 江苏新大高空工程有限公司 8 月 9 日32024 年 4 月 19 日下载后可任意编辑1、工程概况:新疆众和股份有限公司热电公司 2×150MW 机组烟囱型式为钢筋混凝土外筒/单钢管内筒式烟囱。外筒为钢筋混凝土结构,两台炉对应一个钢内筒,内筒为等直径自立式钢内筒。外筒高度 175 米,内筒顶标高为 180 米,钢内筒直径 5 米。钢内筒内筒壁(0 米至 180米)、烟囱顶部外翻 6 米、水平烟道内壁、水平烟道内部挡板门、膨胀节及立柱等内部设施的防腐处理。施工内容包括玻化砖的拆除,钢内筒修补,钢内筒内壁喷砂除锈。2、编制依据:<高处吊篮作业标准 GB19155- ><吊篮设计制作 JG/T5032-93><建筑施工安全检查标准 JGJ59- >12024 年 4 月 19 日下载后可任意编辑<高处作业吊篮安全规则>JG5027-92<建筑施工安全技术统一法律规范>GB50870- <施工企业安全管理法律规范>GB50656- <建筑施工高处作业安全技术法律规范>JGJ80－ <施工现场临时用电安全技术法律规范>JGJ46- 相关施工法律规范及施工安全操作规程3、组织结构 组长:周顶勇 副组长:还增东 专职安全员:刘 军 电工:赵维林 4、安装作业平台(电动吊篮提升机)本项目因烟囱高施工难度大,特别性强,安全系数要求严格,故22024 年 4 月 19 日下载后可任意编辑采纳专业厂家生产的 ZLP 系列高处作业吊篮。4.1 主要技术参数1)工作平台额定载重量: Kg,整机重量 800kg,安全锁锁绳距离≤100mm,提升机额定提升力 8KN,安全锁允许冲击力≤30KN,功率:13.2KW,升降速度 8-10m/min2)工作平台额定载重量:1200Kg,整机重量 600kg,安全锁锁绳距离≤100mm,提升机额定提升力 8KN,安全锁允许冲击力≤30KN,功率:6.6KW,升降速度 8-10m/min。3)安全锁:允许冲击力 30KN 倾斜锁绳角度 3。-8。4.2 产品结构及主要工作原理该产品由工作平台、升降吊篮和筒顶悬挂机构三部分组成,具体见图示。32024 年 4 月 19 日下载后可任意编辑1)工作平台42024 年 4 月 19 日下载后可任意编辑作业平台呈环形平面,外圈直径 4m,内留直径 2m 洞口,施工人员可活动施工面积约为 38㎡,内圈设有高约 1500mm 的护栏。因为吊篮原有内圈只有 800mm 护栏,所有在内圈方管...
