自动化生产线 概述VIP免费

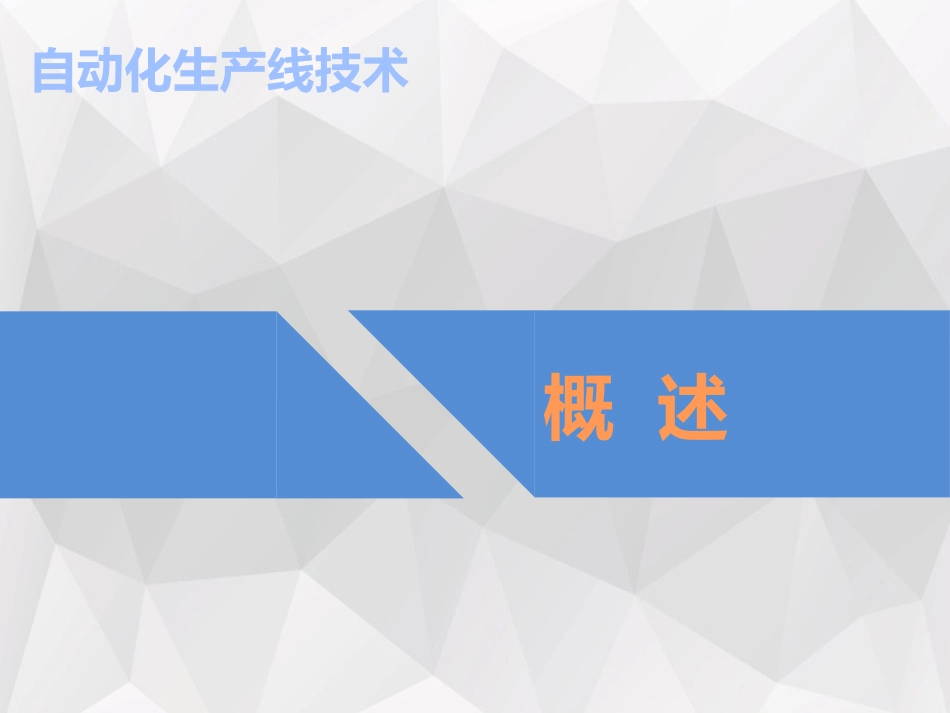

自动化生产线 概述_第1页
1/13

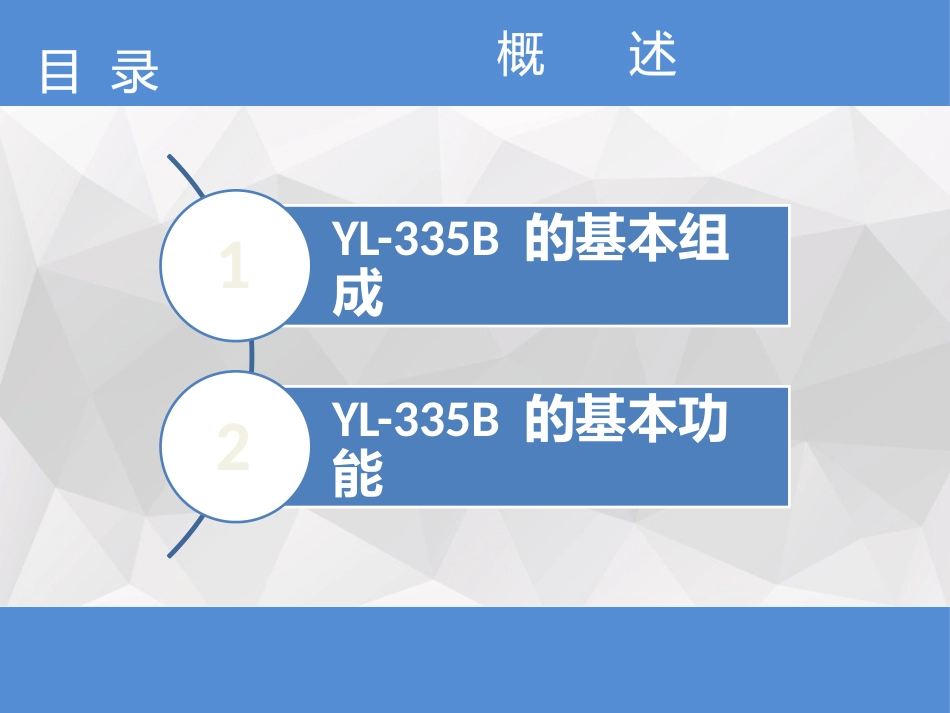

自动化生产线 概述_第2页
2/13

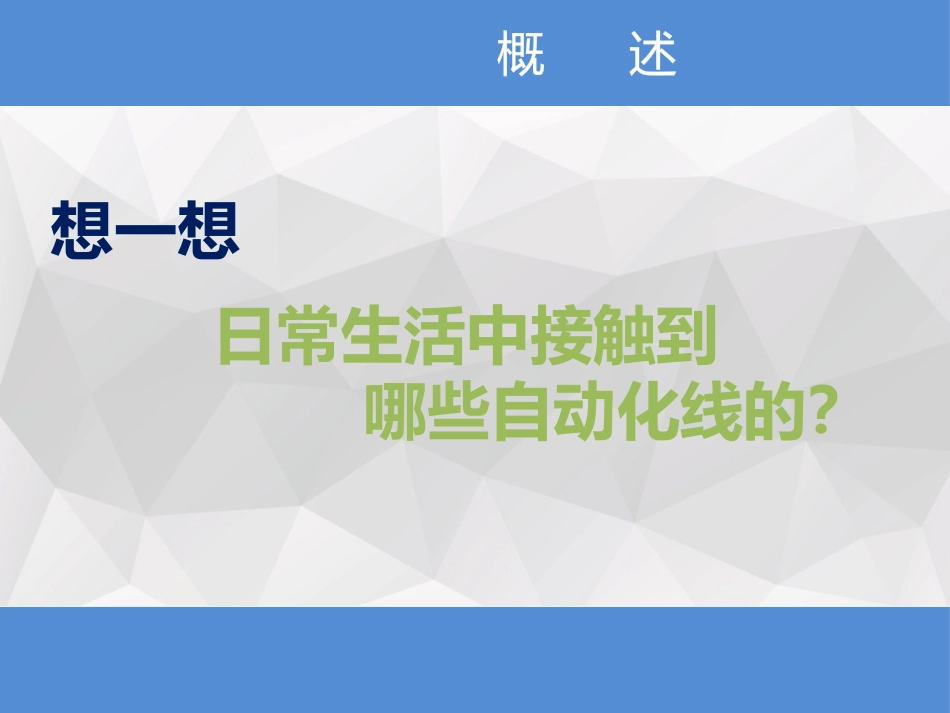

自动化生产线 概述_第3页
3/13
概述自动化生产线技术概述YL-335B的基本组成YL-335B的基本功能12目录概述想一想日常生活中接触到哪些自动化线的?概述一、YL-335B的基本组成亚龙YL-335B型自动生产线实训考核装备由安装在铝合金导轨式实训台上的供料单元、加工单元、装配单元、输送单元和分拣单元5个单元组成。其外观如图1-1所示。图1-1YL-335B外观图概述其中,每一工作单元都可自成一个独立的系统,同时也都是一个机电一体化的系统。各个单元的执行机构基本上以气动执行机构为主,但输送单元的机械手装置整体运动则采取步进电机驱动、精密定位的位置控制,该驱动系统具有长行程、多定位点的特点,是一个典型的一维位置控制系统。分拣单元的传送带驱动则采用了通用变频器驱动三相异步电动机的交流传动装置。位置控制和变频器技术是现代工业企业应用最为广泛的电气控制技术。在YL-335B设备上应用了多种类型的传感器,分别用于判断物体的运动位置、物体通过的状态、物体的颜色及材质等。传感器技术是机电一体化技术中的关键技术之一,是现代工业实现高度自动化的前提之一。在控制方面,YL-335B采用了基于RS485串行通信的PLC网络控制方案,即每一工作单元由一台PLC承担其控制任务,各PLC之间通过RS485串行通讯实现互连的分布式控制方式。用户可根据需要选择不同厂家的PLC及其所支持的RS485通信模式,组建成一个小型的PLC网络。小型PLC网络以其结构简单,价格低廉的特点在小型自自动生产线仍然有着广泛的应用,在现代工业网络通信中仍占据相当的份额。另一方面,掌握基于RS485串行通信的PLC网络技术,将为进一步学习现场总线技术、工业以太网技术等打下了良好的基础。概述二、YL-335B的基本功能YL-335B各工作单元在实训台上的分布的俯视图概述1、供料单元的基本功能:供料单元是YL-335B中的起始单元,在整个系统中,起着向系统中的其他单元提供原料的作用。具体的功能是:按照需要将放置在料仓中待加工工件(原料)自动地推出到物料台上,以便输送单元的机械手将其抓取,输送到其他单元上。如图1-3所示为供料单元实物的全貌。图1-3供料单元实物的全貌概述2、加工单元的基本功能:把该单元物料台上的工件(工件由输送单元的抓取机械手装置送来)送到冲压机构下面,完成一次冲压加工动作,然后再送回到物料台上,待输送单元的抓取机械手装置取出。如图1-4所示为加工单元实物的全貌。图1-4加工单元实物的全貌概述3、装配单元的基本功能:完成将该单元料仓内的黑色或白色小圆柱工件嵌入到已加工的工件中的装配过程。装配单元总装实物图如1-5。图1-5装配单元总装实物图概述4、分拣单元的基本功能:完成将上一单元送来的已加工、装配的工件进行分拣,使不同颜色的工件从不同的料槽分流的功能如图1-6所示分拣单元实物的全貌。图1-6分拣单元实物的全貌概述5、输送单元的基本功能:该单元通过直线运动传动机构驱动抓取机械手装置到指定单元的物料台上精确定位,并在该物料台上抓取工件,把抓取到的工件输送到指定地点然后放下,实现传送工件的功能。输送单元的外观如图1-7所示。图1-7输送单元外观图概述直线运动传动机构的驱动器可采用伺服电机或步进电机,视实训目的而定。YL-335B的标准配置为伺服电机。注意谢谢观赏
